SAF断面をマッピングリストに追加（SAFにエクスポート）

[SAFエクスポートトランスレータ]の[断面形状マッピング - エクスポート]パネルでは、次の2つの方法で使用可能なSAF断面のリストを拡張できます。

• ファイルをインポート
• 手動により追加

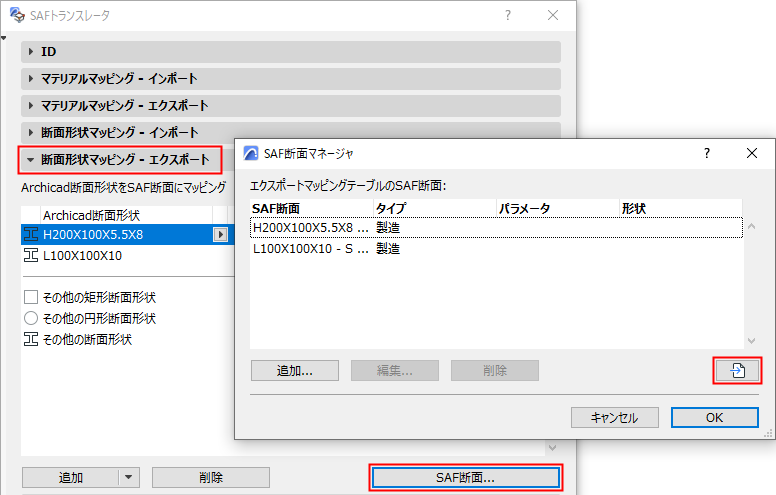

SAFファイルからSAF断面をインポート

入力ミスを回避できるため、この方法をお勧めします。

1. [SAF断面]をクリックします。
2. [インポート]ボタンをクリックします。





3. この目的で準備した.xlsx（SAF）ファイルを参照します。

   「標準マッピングを確実に行うためにSAFデータファイルを準備およびエクスポート」を参照してください。

4. .xlsx（SAF）ファイルからインポートしたSAF断面（パラメトリック、製造、複合タイプ）がダイアログに表示されます。
   注: 一般タイプと矩形/円形のパラメトリックタイプは表示されません。
5. 必要に応じて、リストされた断面をソートして選択します。
6. [OK]をクリックして、これらを変換設定に追加します。

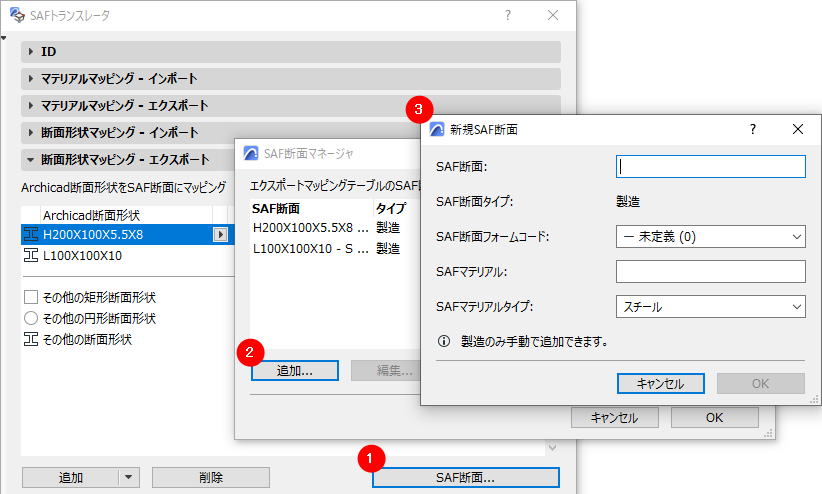

SAF断面を手動で追加または編集

1. [SAF断面]をクリックします。
2. [追加]をクリックします。
3. [新規SA断面]ダイアログで
   • SAF断面名とマテリアルタイプを入力します。
     注: ここでSAF断面を追加できるのは「製造」タイプのみです（標準の名前が使用されるため）。





   • ポップアップからSAF断面Formcodeを選択します。
   • SAFマテリアルタイプ（鉄鋼またはアルミニウム）を選択します。

リストされた任意の断面のデータを編集するには、リストでそれを選択して[編集]をクリックします。
