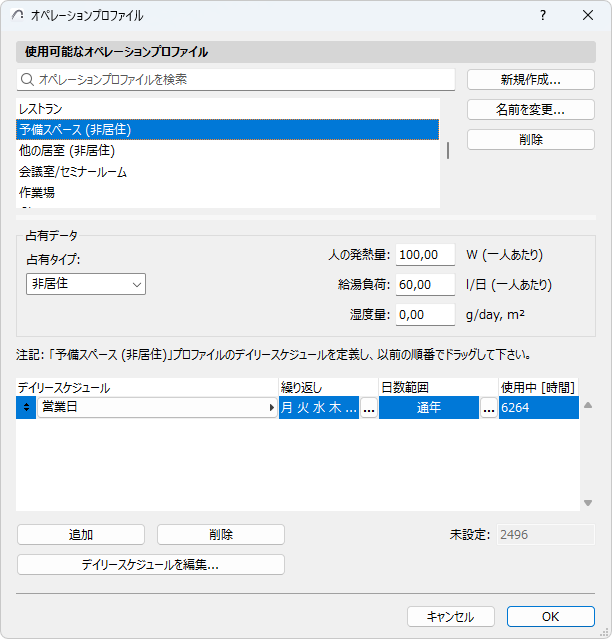

オペレーションプロファイル（エネルギー評価）

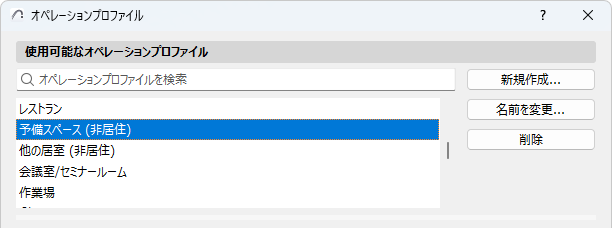

使用可能なオペレーションプロファイル

選択したヒートブロックの機能に最も適したオペレーションプロファイルを、選択可能なデフォルトリストから選択します。これらのデフォルト値は、DIN 18599標準（建築物のエネルギー効率）のオペレーションプロファイルの仕様を反映しています。

Archicadのエネルギー評価を使用して、カスタムオペレーションプロファイルを名前変更または作成し、[使用可能なオペレーションプロファイル]リストに追加することも可能です。必要に応じて、基準となるスケジュールリスト項目の値を変更して、オペレーションプロファイルを編集することもできます。

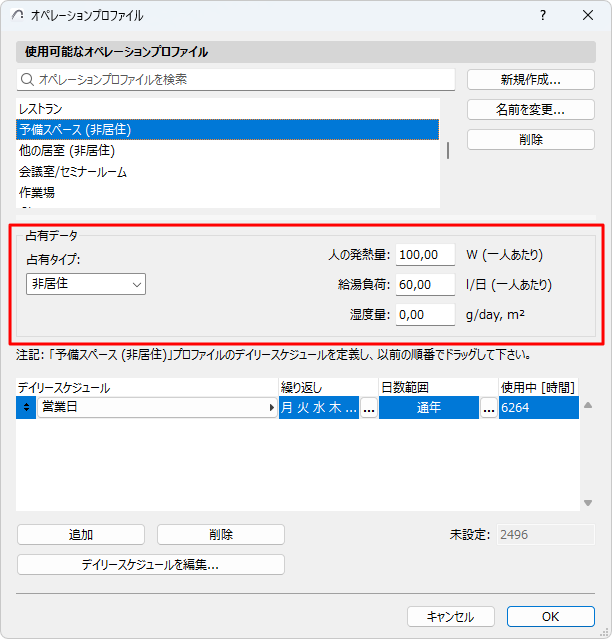

占有データ

以下に、選択したオペレーションプロファイルの占有データを示します。

ヒートブロックの機能をより効果的に反映させるには、必要に応じて、これらの値を変更します。

• [占有タイプ]：[居住]または[非居住]
• [人の発熱量]：建築物内の人体による発熱量（W/1人あたり）
• [給湯負荷]：1人あたりに必要な温水量（l/日（1人あたり））。これは選択した建築機能に関連します。
• [湿度量]：建築物の使用により内部空気に変換される水蒸気の量（l/日）

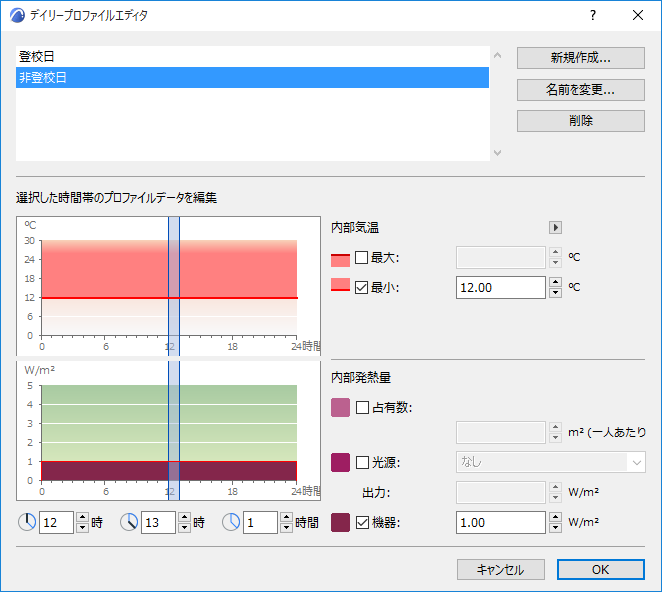

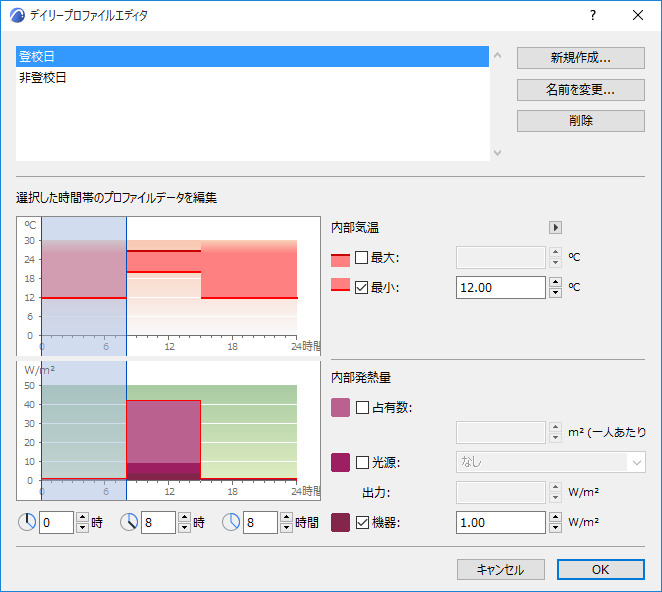

デイリープロファイルエディタ

「デイリースケジュールを編集」を選択して、デイリープロファイルエディタを開きます。このダイアログボックスには、2つの日次占有プロファイルグラフが表示され、各グラフの右側には、対応する基本値が表示されます。各コントロールは、必要な内部温度範囲、占有数、照明出力密度（単位：W/m2）、機器出力密度（単位：W/m2）を指定するために使用します。これらの項目は内部発熱を導出します。

理論上では、デイリープロファイルエディタを使用して、基準年の1時間ごとに異なる条件を定義することも可能です。

[内部気温]：1日の時間単位の許容内部気温範囲を設定します（最大/最小）。

[内部発熱量]：内部フロア面積1m2あたりの、1日のエネルギー生成量（内部発熱量）の係数を定義します（W/m2）。

• [占有数]：地域の法規制に準拠して、選択した操作に対する人の占有密度を示す値を入力します。
• [照明]：[照明]ボックスをオンにして、ドロップダウンリストから照明タイプを選択します。選択した室内照明タイプのデフォルトの出力値が、[出力]フィールドに表示されます。プロジェクトの照明デザインが評価時に使用可能な場合は、この値を手動で微調整することができます。
• [機器]：地域の法規制に準拠して、選択した操作に対する電気機器（テレビ、コンピュータ、サーバーなど）の密度を示す値を入力します。

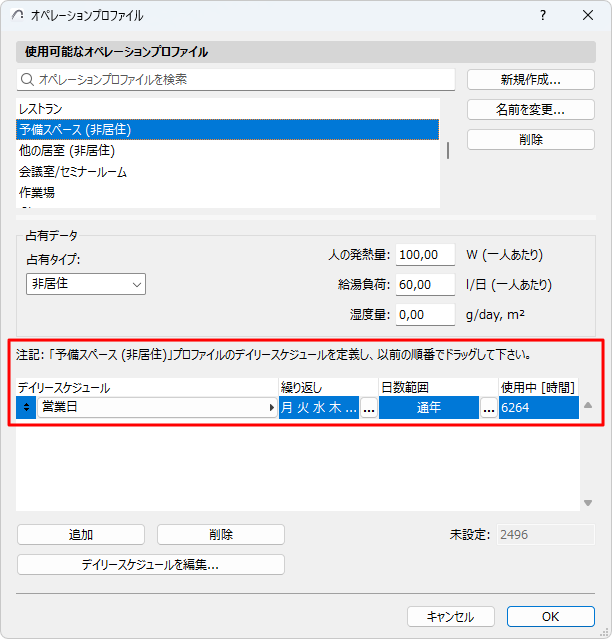

年間オペレーションスケジュール

このデータは曜日ごとにおよび1年間を通して変化するため、オペレーションプロファイルは任意の数のデイリースケジュールで構成され、それぞれが固有の日数範囲および曜日に対応します。

デイリースケジュールごとに、以下の特性を定義できます。

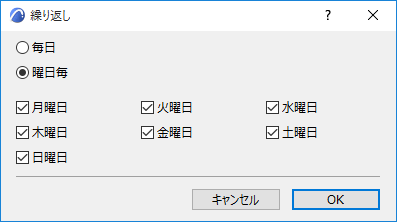

• [繰り返し]：特定のスケジュールを実行する曜日です。

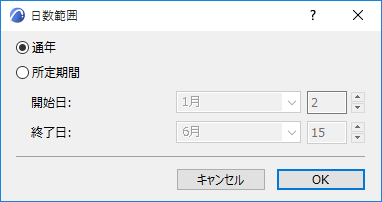

• [日数範囲]：スケジュールの対象となるシミュレーションする年の期間です。



[繰り返し]および[日数範囲]は、使用時間（選択したデイリースケジュールを実行する合計時間）を定義します。

年間オペレーションスケジュールの右下隅にある未設定時間のカウンターが0以外の値である場合、基準年にオペレーションスケジュールが割り当てられていない時間があるため、[繰り返し]と[日数範囲]の修正が必要です。

年間オペレーションスケジュールの右下隅にある重複時間のカウンターが0以外の値である場合、基準年に複数のオペレーションスケジュールが割り当てられている時間があるため、[繰り返し]と[日数範囲]の修正が必要です。詳細を表示するには、重複するプロファイルの黄色の警告タグをクリックします。
