Rhinoモデルを開くまたは結合する

このセクションのトピック

3Dモデルのインポートオプション

ArchicadでのRhinoオブジェクトパラメータ

ArchicadでのRhinoプロパティ

ArchicadでのRhino表示

3Dモデルのインポートオプション

Rhinoモデルを以下のいずれかのワークフローでインポートする際に、[インポートオプション]ダイアログを使用できます。

• [ファイル]→[開く]
• [ファイル]→[相互運用性]→[結合]
• [新規ホットリンクモジュール]ダイアログボックスから[ファイル]→[外部参照]→[ホットリンクを配置]

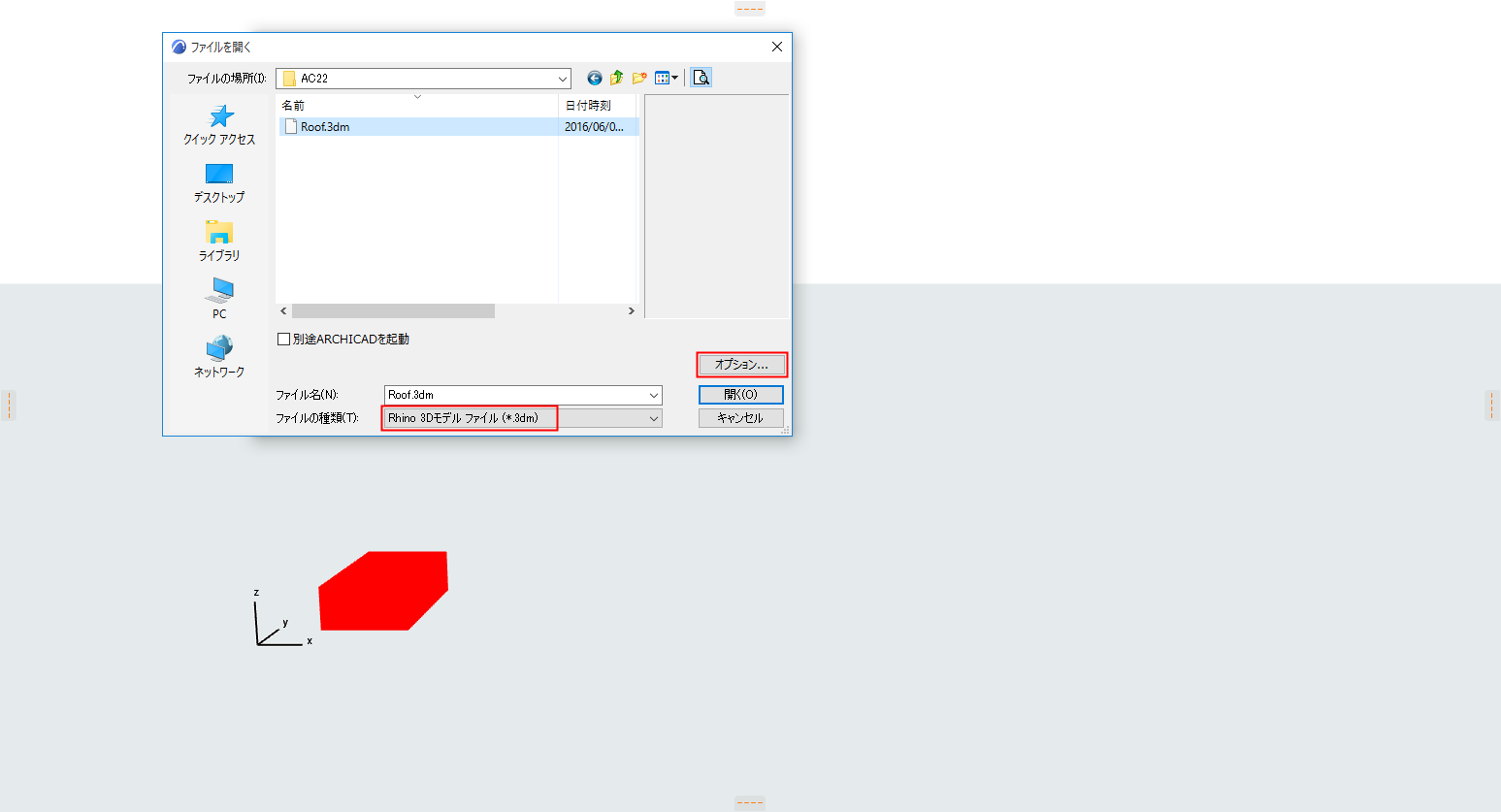

各ワークフローで、ファイルの種類としてRhino 3Dモデル（.3dm）を選択し、[オプション]をクリックしてダイアログを開きます。

ダイアログボックスの名前はコマンドによって異なります。

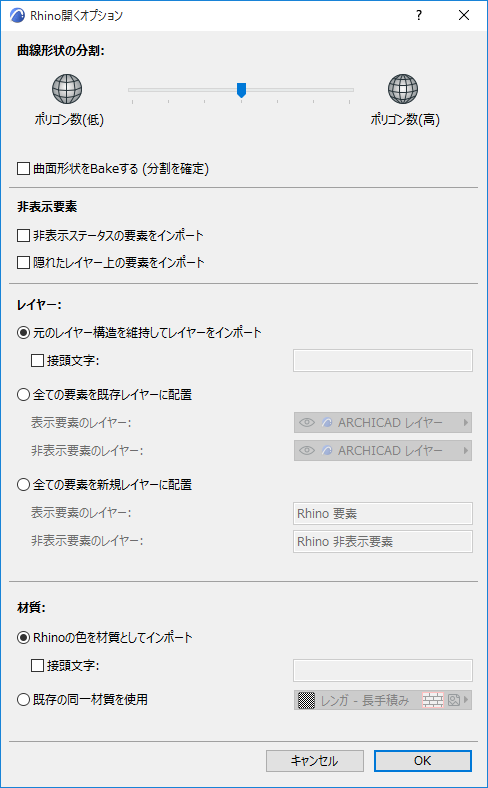

• Rhino開くオプション

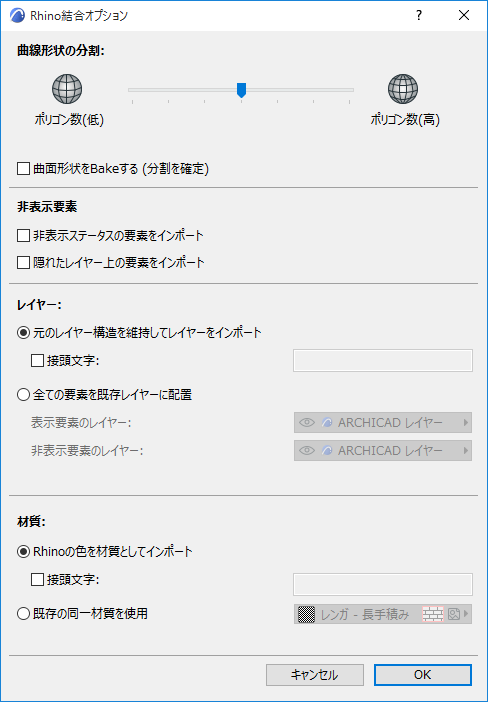

• Rhino結合オプション
• Rhinoインポートオプション（Rhinoモデルのホットリンクの場合）

  これらのワークフローについては、「Rhinoファイルをホットリンク」および「Rhino 3DMファイルをオブジェクトとしてインポート」を参照してください。









曲線形状の分割

スライダを使用して、Rhinoからインポートした曲面の分割を調整します。

Note:

• 分割スライダは曲線にのみ影響を与え、平面には影響しません。
• 分割を増やす（その結果、表面スムージングのポリゴン数が多くなる）場合は、ポリゴン数が多いとファイルサイズとパフォーマンスに影響を及ぼすことを覚えておいてください。

曲面形状をBakeする

必要に応じて、[曲面形状をBakeする]チェックボックスを有効にしてインポート前に分割を確定します。その結果、次のようになります。

• 一度モデルをArchicadにインポートすると、その後分割を調整できなくなります。
• 一方、要素スナップが使用可能になります。
• 一般に、このオプションをチェックするとモデルのナビゲーションは速くなります。

非表示要素

これらのコントロールを使用して、Rhinoの「非表示の要素」のインポートを定義します。

Rhinoでは（Archicadと異なり）、要素のレイヤーを表示するかどうかにかかわらず、個々の要素を非表示にできます。デフォルトでは、このような非表示の要素はArchicadにインポートされません。

インポートする場合は、[非表示ステータスの要素をインポート]チェックボックスをオンにします。

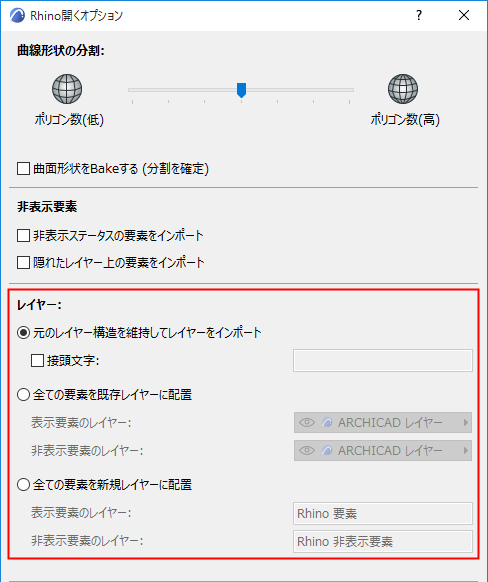

レイヤー

これらのコントロールを使用して、インポートしたRhino要素を配置するレイヤーを定義します（表示か非表示かなど）。

レイヤーをインポートして元のレイヤー構造を保持（デフォルト）

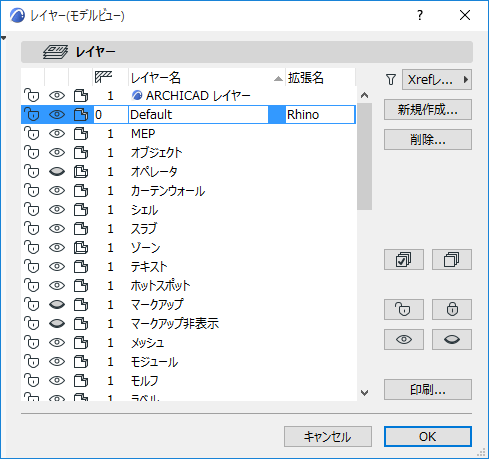

各Rhinoレイヤーが個別のArchicadレイヤーとして再作成され、Rhinoレイヤーのフォルダパス（フォルダ_サブフォルダ_レイヤー）に従って名前が付けられます。

• このレイヤー名には拡張名「Rhino」が自動的に付加されます。
• 同じレイヤー名の場合は、拡張名に数字が追加されて区別されます。
• Rhinoレイヤーに任意の接頭文字を追加することができます。





全ての要素を既存レイヤーに配置

ポップアップを使用して、Rhinoモデルでインポートされた表示要素および非表示要素を配置するArchicadプロジェクトレイヤーを選択します。

全ての要素を新規レイヤーに配置（[開く]の使用時にのみ有効。[結合]では使用不可）

インポートした表示要素および非表示要素を配置するArchicadのレイヤーを新規作成します。

材質

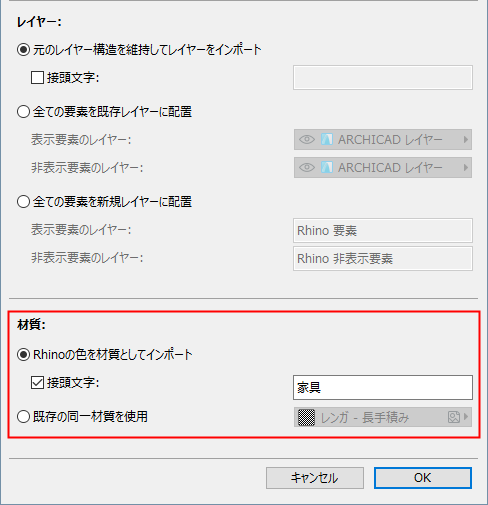

これらのコントロールを使用して、Rhinoの色の処理方法を定義します。Rhinoの色はArchicadの材質属性として処理されます。

Rhinoの色を材質としてインポート

このオプションでは、インポートされた各Rhinoの色は次のように処理されます。

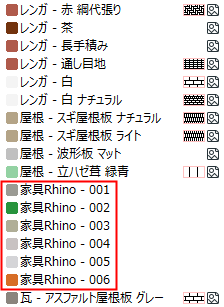

• 個別のArchicad材質として再作成されます。
• 「Rhino」＋番号の名前が自動的に割り当てられます。
• 任意の接頭文字を付加することができます。









既存の同一材質を使用

ポップアップを使用して、Rhinoモデルでインポートされた全ての色に使用する単一のArchicad材質を選択します。

ArchicadでのRhinoオブジェクトパラメータ

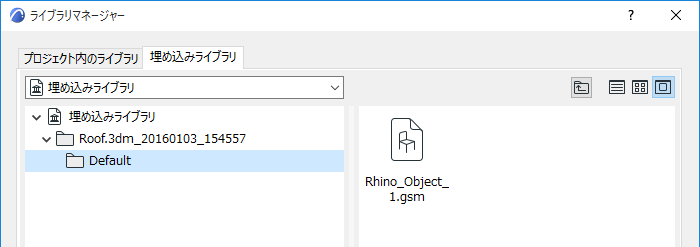

インポートされた各Rhino要素は個別のArchicadオブジェクト（.gsm）になり、「Rhino」のファイル名接尾文字が付きます。これらは、Archicad埋め込みライブラリ内で、インポートされた各Rhinoファイル用の個別のフォルダ、および各レイヤー用の個別のサブフォルダに保存されます。

オブジェクト設定の[Rhinoインポートオブジェクト設定]パネルを使用して、その表示を設定します。

以下のRhino固有のパラメータに注意してください。

分割

インポート時に[曲面形状をBakeする]オプションにチェックしなかった場合は、このコントロールをRhinoからインポートしたオブジェクトに使用できます（上記の「 曲面形状をBakeする 」を参照）。

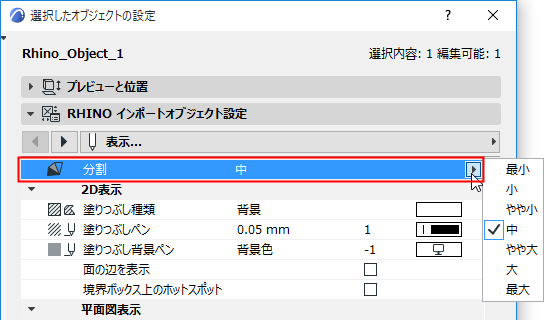

[分割]ポップアップを使用して、選択した曲線オブジェクトの滑らかさを調整します。ポリゴン数が多いとファイルサイズとパフォーマンスに影響を及ぼすことを覚えておいてください。

2D表示

• [面エッジの表示]：内面エッジを2Dで表示する場合に表面エッジを表示します。
• [境界ボックス上のホットスポット]：オブジェクトの境界ボックス上に追加のホットスポットを2Dで表示する場合は、これをオンにします。例えば、カーテンウォールなどの直角オブジェクトを形成する場合に役立ちます。

ArchicadでのRhinoプロパティ

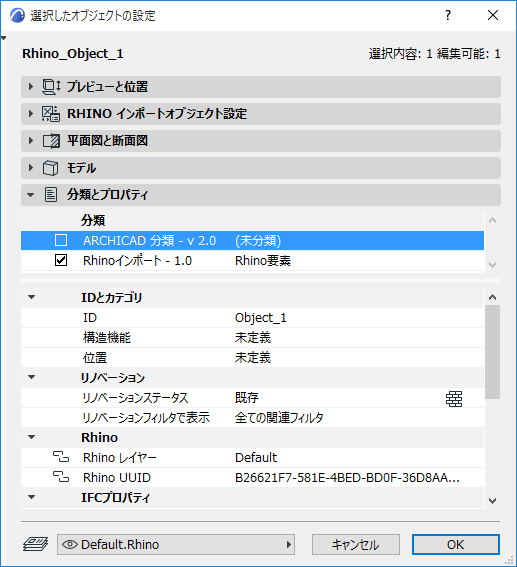

RhinoからインポートしてArchicadに配置された各エレメントは、オブジェクト設定の[分類とプロパティ]パネルでRhinoと呼ばれる要素プロパティグループに割り当てられます。

これらのプロパティは、要素のオリジナルのレイヤーおよびオリジナルIDをRhinoに保存します（Rhinoの全ての要素をArchicadの単一のレイヤーに配置するように選択した場合も同様です）。

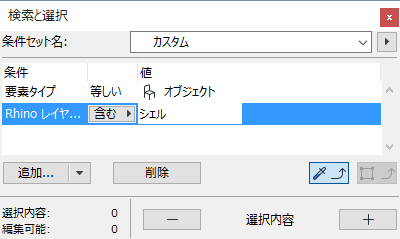

これらのプロパティを使用して、レイヤーでRhino要素を検索して選択します（Archicadレイヤー構造を修正した後でも可能です）。

ArchicadでのRhino表示

[開く]の後、インポートしたRhinoモデルのビューは、Archicadのビュー一覧にリストされる3D平行投影ビューになります。ビューの表示モード（3Dウィンドウ設定）は、Rhinoでのオリジナルの表示モードに依存します。
