Revit 3D形状として3Dモデルをエクスポート

このコマンドで、3DモデルコンテンツをRVTにエクスポートして、正確な形状（トゥルーカラーを含む）とプロパティを持つRVTオブジェクトを生成します。

1. エクスポートする表示を含む3Dウィンドウを開きます。[躯体表示]などの[ビュー設定]は、エクスポートしたオブジェクトの内容には影響しません。[表現の上書き]は無視されます。
2. 以下のいずれかを実行します。

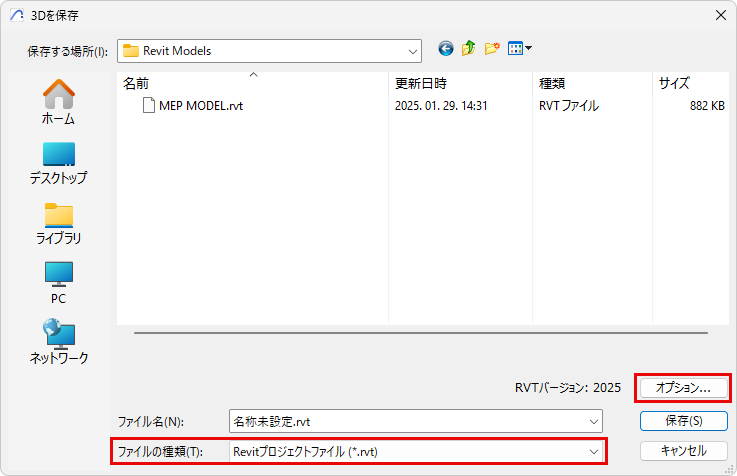

   • [ファイル]→[上書き保存]を使用して、RVTファイル形式を選択します。

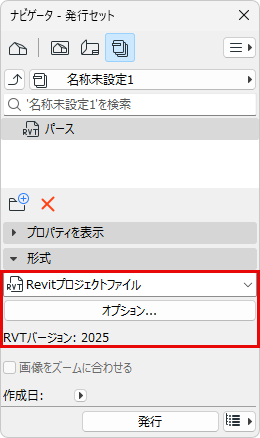

   • [3D表示]を[発行セット]に追加して、その形式をRevitプロジェクトファイルに設定します。



     ファイルをRVTとして保存するか、表示をRVT形式で発行します。

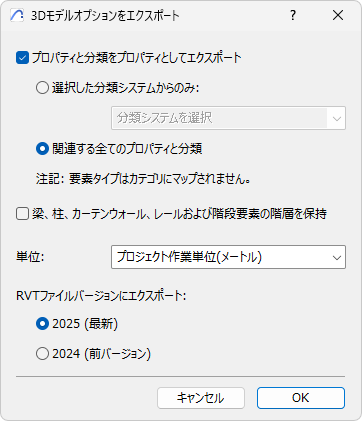

3. [オプション]をクリックして [3Dモデルオプションをエクスポート]ダイアログを開きます。





   • [プロパティと分類をプロパティとしてエクスポート]：これをオンにすると、[分類とプロパティ]のデータがエクスポートしたモデルに含まれます。Revitは複数の分類をサポートしていないため、下のオプションを使用して、エクスポートするオプション（または分類）を指定します。
     • [選択した分類システムからのみ]：分類システムを1つ選択して、そのプロパティをエクスポートされる要素と共にエクスポートします。他の分類システムのプロパティはエクスポートされません。
     • [関連する全てのプロパティと分類]：エクスポートされる要素の全てのプロパティが含まれます。エクスポートされる要素の全ての分類システムも含まれますが、Revitのプロパティとして処理されません。
       注: エクスポートされた要素は、Archicad要素タイプに基づいて、Revitのカテゴリにマップされます。
   • [梁、柱、カーテンウォール、手摺および階段要素の階層を維持]：これをオンにすると、これらの要素タイプが単一の要素としてエクスポートされます。オフにすると、要素の階層セットとしてエクスポートされます（例：エクスポートしたカーテンウォールに個別のフレームおよびパネル要素が含まれます）。
   • [単位]：[プロジェクト作業単位]を選択して、エクスポートされるモデル要素に自動的にメートル単位またはインペリアル単位を指定するか、手動で単位を設定します。
   • ファイルのバージョン：保存するRevitのバージョンを選択します。

     Note:

     • 図面やレイアウトなどの2Dデータはエクスポートされません。
     • GDLオブジェクトのパラメータはエクスポートされません。
     • プロジェクトおよびストーリーデータはエクスポートされません。
     • Revitでの干渉チェック（干渉検出）を、エクスポートしたRVTファイルに適用することができます。
     • ゾーンは3D表示でのみエクスポートされます。そのため、Revitの部屋はそこから自動的に生成されません。
     • 要素は、いわゆるRevit DirectShape（相互運用性）要素としてエクスポートされます。これらは参照モデル要素として使用することができます。そのため、エクスポートした壁は、完全なネイティブ機能を持つ壁ではなく、単なる参照される壁要素です。
     • エクスポートされた形状は凍結されてロック状態のため、変更することはできません。
     • DirectShape要素にはRevitのマテリアルは含まれず、色（透過色）のみ含まれます。そのため、材質のみエクスポートされます（ビルディングマテリアルはエクスポートされません）。
