FBXファイルの操作

FBXファイル形式を使ってモデルを開いたり保存したりできます。

FBXにより、通常はレンダリングのためにご使用の3Dモデルを他の3Dモデリングアプリケーションとの間で転送することができます。

また、FBX形式のオブジェクト（オブジェクトリポジトリなど）をArchicad で直接開くことができます。

開く

FBXファイル（.fbx）を開くか結合するには、次のいずれかのコマンドを使用します。

  • ファイル > 開く(新しいモデルとして開く)
  • ファイル> 相互運用性> 結合（実行中のプロジェクトにモデルを追加）
  • ファイル > ライブラリとオブジェクト > FBXをGDLオブジェクトとしてインポート(モデルをプロジェクトに配置せずにインポート)
  • ドラッグ&ドロップ

インポート時、FBXファイルのモデルはGDLオブジェクトとして埋め込みライブラリに保存されます。

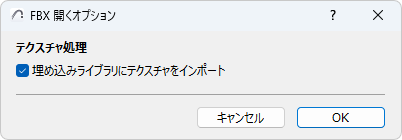

FBXを開くオプションのダイアログボックスが開き、テクスチャの処理方法を決定できます。テクスチャをインポートしてプロジェクトの埋め込みライブラリに保存する場合は、チェックボックスを有効にします。



保存

モデルをFBXに保存すると、ジオメトリ、サーフェス、テクスチャ情報を含む単一のFBXファイルになります。

  1. 3Dウィンドウを有効にします。
  2. [ファイル]→[名前を付けて保存]を使用する。
  3. FBXファイル形式を選択し、[保存]をクリックします。

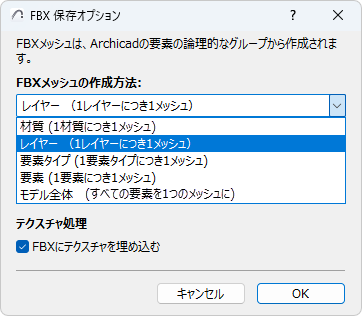

[FBXの保存オプション］ダイアログボックスが開きます。

以下を実行してFBXメッシュを作成します：

モデルをエクスポートすると、結果のFBXファイルはメッシュで構成され、モデルを小さな塊に分割されます。これらのFBXメッシュは、論理的な要素グループから構築されます。

グループ化の方法を選択します。


  • 材質（1材質につき1メッシュ）：同じ材質を持つ要素のメッシュを作成します。
  • レイヤー（1レイヤーにき1メッシュ）：同じレイヤーにある要素のメッシュを作成します。
  • 要素タイプ（1要素タイプにつき1メッシュ）：同じタイプの要素のメッシュを作成します（全ての壁に対して1つのメッシュ、全ての梁に対して1つのメッシュなど）。
  • 要素（1要素につき1メッシュ）：要素ごとに個別のメッシュを作成します。各階層要素（カーテンウォールのような）は、1つのメッシュとしてエクスポートされます。
  • モデル全体（全要素を1つのメッシュにしたもの）：全ての要素から1つのFBXメッシュを作成します。

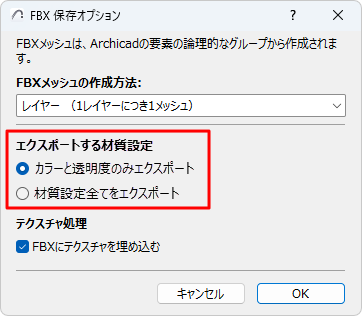

エクスポートする材質設定

プロジェクトの材質には、光に関するさまざまなパラメータが含まれています。エクスポートする材質パラメータを選択します。


  • カラーと透明度のみエクスポート：各材質について、カラーと透明度の値のみをエクスポートし、輝度値は省略します。このモードは、他のアプリケーションとの互換性を最大限に高めます。
  • 材質設定全てをエクスポート：全てのパラメータが保存されます。モデルをArchicad に再インポートする場合に便利です。

テクスチャ処理

FBXにテクスチャを埋め込む：テクスチャをエクスポートし、FBXファイルに埋め込む場合にチェックします。
