分類参照の新規作成

分類参照（IfcClassificationReference）により、IFC要素をカテゴリに整理できます。項目参照ID、分類名属性、およびその他いくつかのオプションパラメータをあらゆるプロジェクト要素（建築、フロア、建築物要素、またはゾーンなど）に割り当てることができます。

このシステムにより、IFCプロジェクトマネージャーと要素の設定ダイアログの両方で要素を分類できます。

例

  1. IFCプロジェクトマネージャーで、[新規]をクリックします。

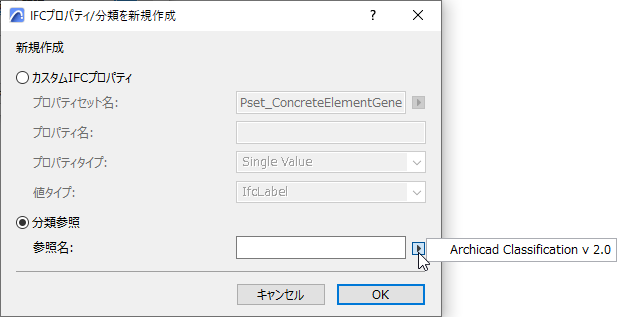

  2. [分類参照]ボタンをクリックして、新しい名前を割り当てます。ここでも、以前に同じ要素タイプに定義した既存の分類参照名のリストから選択できます（このリストにアクセスするには矢印アイコンをクリックします）。

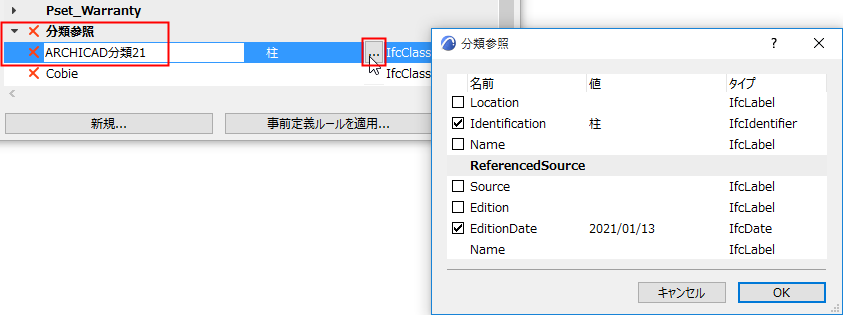

  • 値を割り当てます。分類参照では、定義/編集用の8つの項目を使用できます（最も重要な項目は、分類参照データの「名前」とID（「Identification」）です）。


カスタム定義の分類参照データ値を設定するには、手動で入力するか、または[事前定義ルールを適用]コマンドを使用します：

「事前定義ルールを適用」を参照してください。
