IFCインポートのモデルフィルタ

[ファイル]→[相互運用性]→[IFC]→[IFC変換設定]

インポート用変換設定を選択し、モデルフィルタプリセットを開きます。

インポートのモデルフィルタを表示

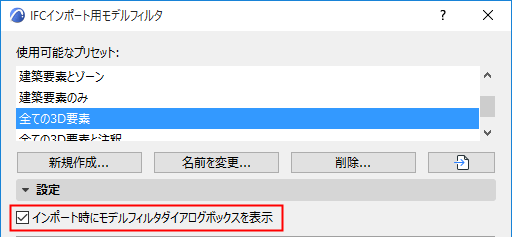

このオプションをオンにすると、[開く]または[IFC結合]コマンドの実行後に、[モデルフィルタ]ウィンドウが開きます。

ここでは、現在のインポート処理でインポートされる要素の設定を上書きすることができます。

「インポート時にモデルをフィルタ（セカンダリフィルタ）」を参照してください。

インポートする3D要素を選択

  • 構造機能

    これはインポート用の追加フィルタ（要素レベル）として使用します。これによりインポート時に要素の「LoadBearing」IFCプロパティが考慮されます。

    • [構造耐力要素のみ]では、IFCプロパティ「LoadBearing要素」が値「True」を持つ要素のみがIFCファイルからインポートされます。
      注:
    • プロジェクトで構造機能分類が適用されていない場合、または分類プロセスが終了していない場合は、ここで「全要素」を選択してください。(他の2つの設定("Load-Bearing elements only "または "Non-Load-Bearing elements only")は、空のIFCファイル、または必要な要素が欠けているIFCファイルを生成する可能性があります)。
    • IfcPileおよびIfcFootingエンティティは、IFC2x3スキームの「LoadBearing」プロパティを備えませんが、定義上は構造耐力要素です。インポート時には、これらは常に構造耐力要素として処理されます。
    • [全て]を選択すると、モデルの全ての要素が含まれます。
    • [構造]を選択すると、構造建築物要素（IfcBuildingElement）のみが含まれます。
    • [MEP]を選択すると、設備要素（IfcDistributionElement）のみが含まれます

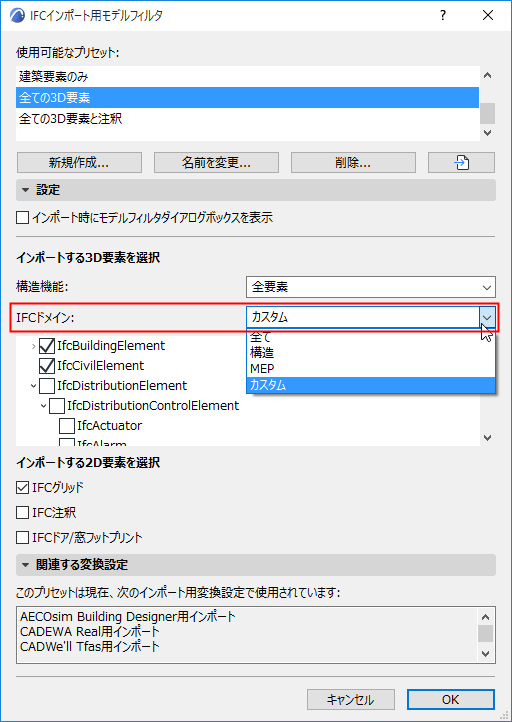

      下のツリーリストで各ドメインフィルタの正確な構成を確認します。このフィルタを修正すると、「カスタム」フィルタが作成されます。


  • IFCドメイン

    IFCドメインを使用して、IFCインポートの以下の条件に基づいてフィルタします。

インポートする2D要素の選択

  • [IFCグリッド]：インポート時に、IFCファイルの全てのIfcGrid要素がインポートされ、グループ化された通り芯に変換されます。
  • [IFC注釈]：これをオンにすると、IFCファイルの全てのIfcAnnotationタイプ要素（分解寸法要素を含む）がインポートされます。これらの要素は、2D要素（テキストと線）に変換されます。
  • [IFCドア/窓フットプリント]：インポート時に生成された全てのドアと窓が、インポートされた2Dシンボルに基づいて、正しい開口方向とサイズで平面図ビューに表示されます。
