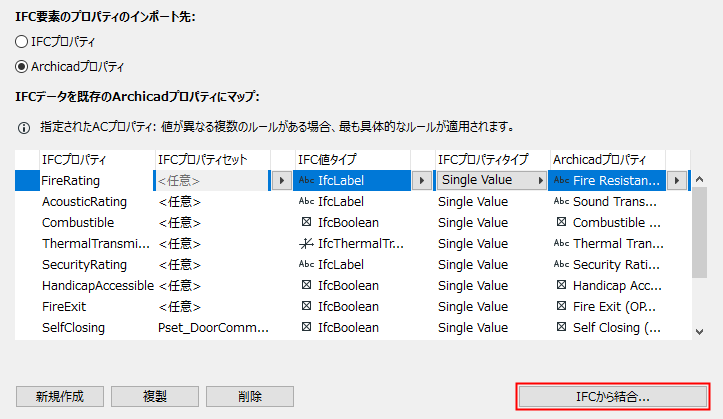

マッピングテーブルの使用

  • 各行が1つのマッピングルールを表します。列ヘッダーをクリックして行をソートできます。
  • 任意のルールをクリックし、リスト項目のコントロールを使用して、データタイプを設定したりカスタムテキストを入力したりします。
  • 各ルールで、4つのデータ列（プロパティ、プロパティセット、値タイプ、プロパティタイプ）を使用して、考慮するIFCデータセットを絞り込むことができます（これらは全てIFC標準定義です）。

IFCプロパティをマッピングリストに追加するには、以下の手順を実行します。

  • [新規作成]をクリック
  • [IFCから結合]をクリックして、IFCファイルを検索 ファイルのIFCプロパティは、リストに追加されます。

  • [新規]、[複製]および[削除]ボタンを使用して、マッピングルールを作成および削除します。

    詳細および例については、「プロパティ値の割り当て（IFCプロパティマッピングに基づく）」を参照してください。

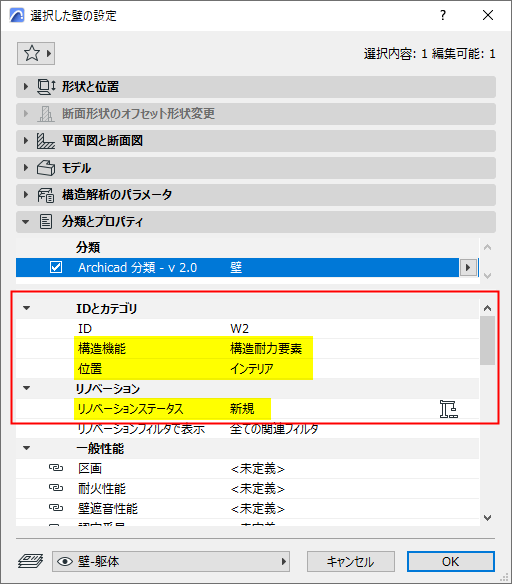

IFCデータをArchicad カテゴリにインポート

以下のArchicad カテゴリは、インポートした要素の対応するデータを使用します （これらはArchicadプロパティではなくカテゴリです）。（これらはArchicadプロパティではなくカテゴリです）。このデータは、IFC変換設定を参照せずに自動的に入力されます。

  • リノベーションステータス
  • 構造機能
  • 位置


マッピングテーブルでこれらのIFC値を任意のArchicadプロパティに手動でマップすることも可能です。

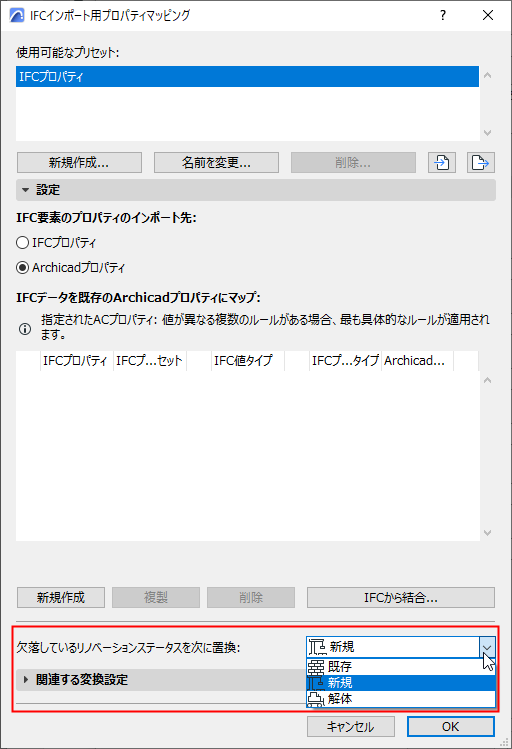

未定義リノベーションステータスの置換

IFCでリノベーションステータスが割り当てられていない要素をインポートした場合の、Archicad でのリノベーションステータス（新規、既存、解体）を選択します。



Note:

  • ほぼ全てのモデル交換フローに、リノベーションステータスの自動マップ処理がありません。これは、IFC2x3標準にリノベーションステータス用の標準形式が用意されておらず、各種アプリケーションでは、このデータが単にカスタムIFCプロパティとしてエクスポートされるためです。
  • Revitによるモデル交換では、Revit側でIFCのエクスポート/インポートに https://graphisoft.com/downloads/interoperability IFC Model Exchange with Archicadアドインを使用する場合に限り、「リノベーションステータス」項目はRevitの「フェーズ」項目にマップされます。
