ドアと窓のシンボルの精度

このパネルを表示するには、[ドキュメント]→[モデル表示]→[モデル表示オプション]を選択します。

このパネルおよびその内容は、ロード済みのライブラリによって異なります

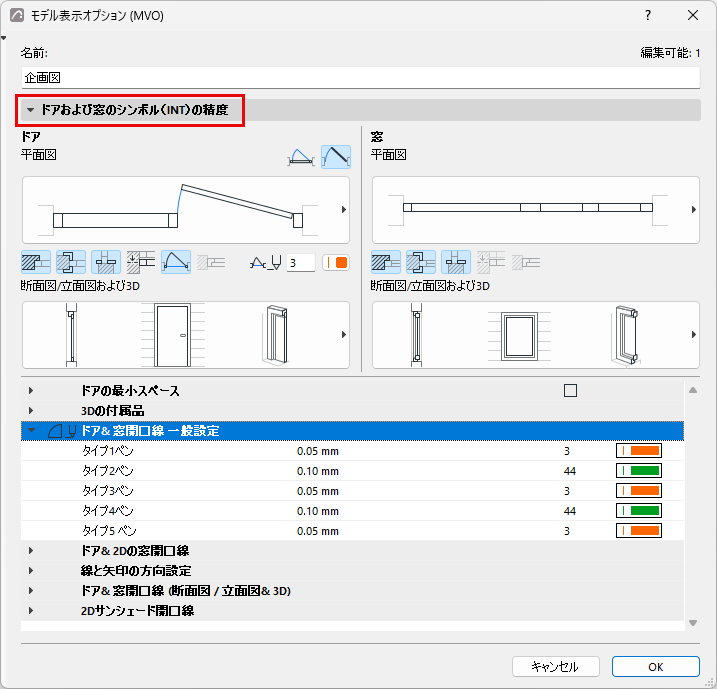

コントロールを使用して、平面図、断面/立面、3D投影でのドアと窓の表示の詳細レベルを設定します。

ドアの最小スペース

輪郭線と塗りつぶしを使用して平面図にドアの最小スペースを表示するには、このボックスにチェックを入れます。輪郭線の線種とペンのオプション、および塗りつぶし種類/ペン/背景のオプションを選択します。

最小スペースの輪郭線/塗りつぶし表示は、最小スペースのパラメータが定義されている全てのドアに表示されます。これらは、[ドア設定]（[カスタム設定]パネル）の[最小スペース]タブページで設定します。

「最小スペース」を参照してください。

ドアや窓のハンドルの表示を選択します。

プロジェクト全体のドアまたは窓に一貫して割り当てられるように、開口線を開口タイプ別に定義します。

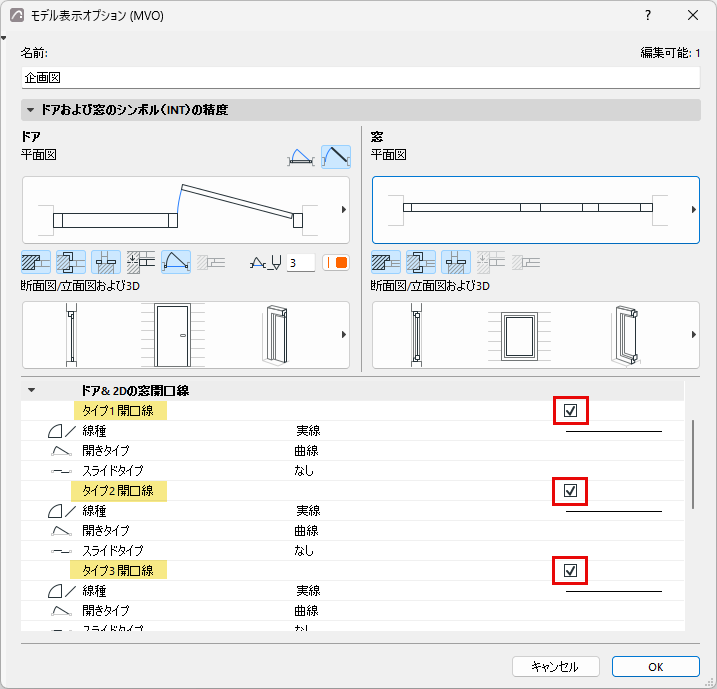

ダイアログの3つのセクションを使用して、最大5種類の開口線を定義します。

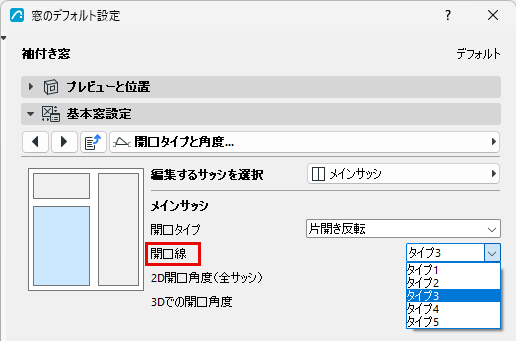

モデル表示オプションで5つの開口線タイプを定義したら、プロジェクト全体の任意のドアまたは窓に割り当てます。

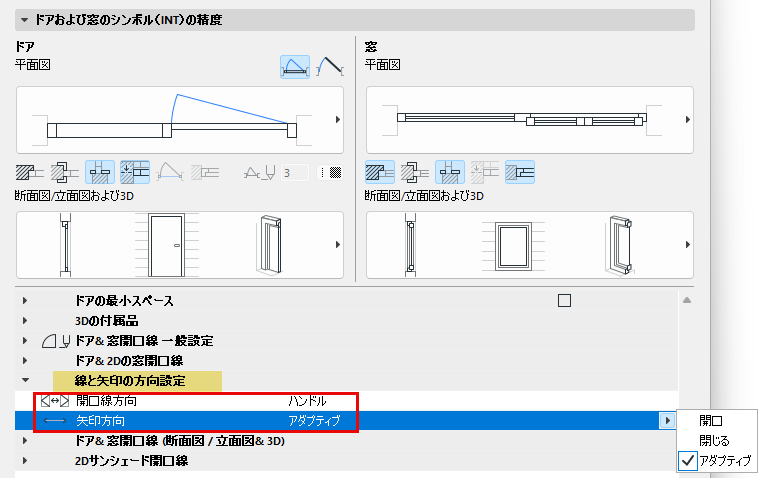

開口線方向: [ヒンジ]または[ハンドル]を選択します。断面/立面および3Dビューで表示される開口線の方向に影響します。
矢印方向: 3Dビューでの引き戸に関連します。

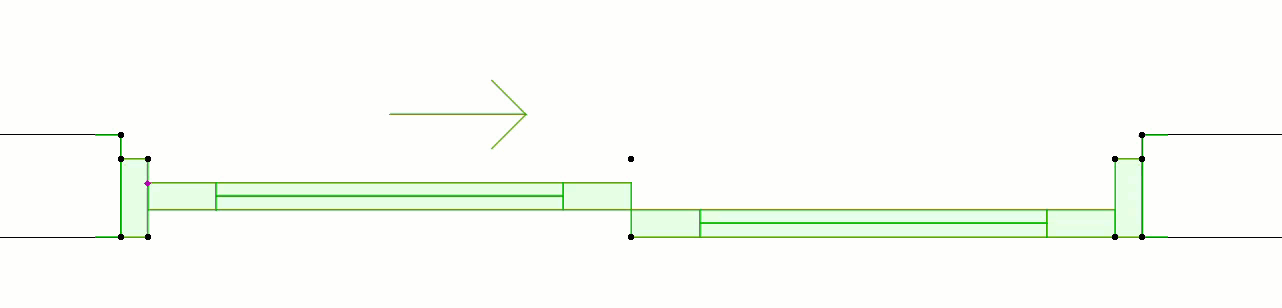

- [アダプティブ]：ドア/窓が開いた状態で表示されている場合、矢印は閉じる方向を示します。閉じている場合、矢印は開く方向を示します。
- 開口:矢印は開く方向を示します
- 閉じる：矢印は閉じる方向を示します
