ドア/窓の平面図表示：[シンボル]と 投影線

ドア/窓の設定（[平面図と断面図]パネル）の[平面図表示]コントロールを使用して、開口部の表示方法を定義します。

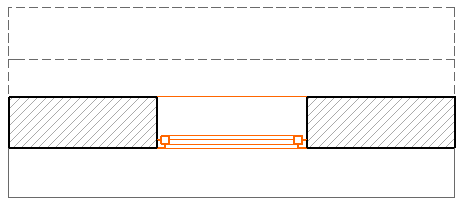

• [シンボル]：（デフォルト設定）：これは要素の3Dモデル表示とは無関係に定義される、オブジェクトの標準シンボルです。

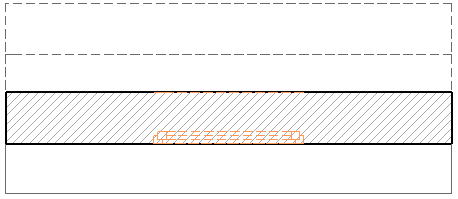

• [上部線表示]：上部属性を使用して要素のシンボル2Dビューが表示されます。
  注: 上部属性（線種、ペン）は、ドア/窓の設定の[平面図と断面図]パネルで定義します。

「ドア/窓のGDLオブジェクト属性を上書き」を参照してください。

ただし、傾斜壁の場合、切断されたドア/窓の詳細な表示が求められる場合があります。[投影線]または[投影線と上部線]のいずれかを選択して、傾斜壁に窓の全ての部分を表示します。

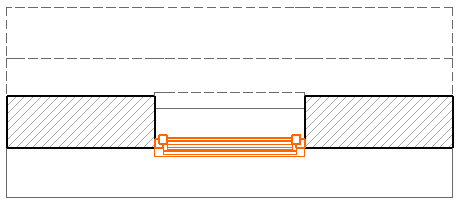

• [投影線]：要素の3Dモデルの切断面部分とその投影面（下方向）部分を表示します。

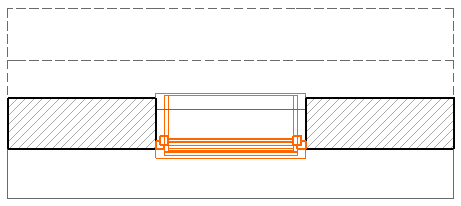

• [投影線と上部線]：要素の3Dモデルの切断部分に加えて、要素の上部（平面図の切断面の上にある要素部分）とその投影面（下方向）を表示します。
