壁仕上げ

海外仕様Archicadライブラリにある、ドアまたは窓の設定の[カスタム設定]パネルの[壁仕上げ]タブページについて、以下に説明します。

このタブページは、複合構造のレイヤーで、その複合構造に配置する開口部の周囲をどのように仕上げるかを定義するのに使用します（この設定は、複合構造に配置する開口部にのみ関連します）。

この設定は、2Dビューの開口部の表示にのみ影響を及ぼします。
仕上げ数の設定の効果は、フレームへの複合構造の延長として断面/立面図表示でも表示されます（この設定の効果を3Dウィンドウで表示するには、仕上げ数コントロールで「3Dで選択項目を表示」ボックスをチェックする必要があります）。

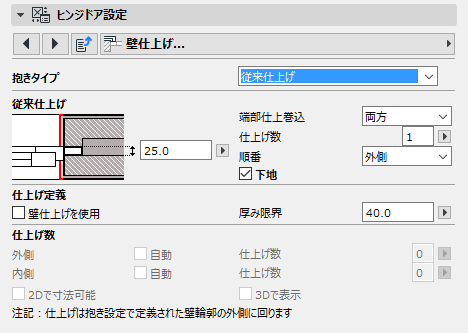

[壁仕上げ]タブページの設定

このページには、2種類の設定があります。

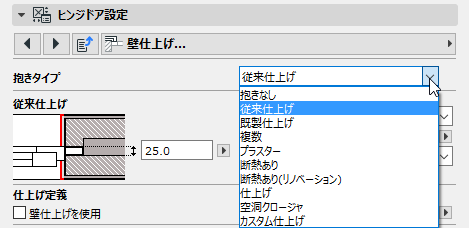

ドロップダウンメニューから抱きタイプを選択するか、抱きタイプを使用しない場合は[抱きなし]を選択します。

使用可能な抱きタイプは、抱きの構造によって異なります。

このオプションは、選択した抱きタイプによって異なります。

端部仕上巻込

壁塗りつぶしを開口部の右側、左側、または両側のどれに巻き込むかを選択します。

仕上げ数

壁の外側または内側のどちらかを先にした数を選択します（この優先度は[順番]ポップアップを使用して切り替えます）。

断面形状幅

このパラメータは、既成仕上げに使用できます。仕上げ要素の幅を入力します。

カスタム仕上げを選択した場合： 設定の詳細については、「 カスタム仕上げ 」を参照してください。

下地

下地を追加する場合に、このボックスを選択します。

下地の厚さの値を入力します。

この設定は、壁の仕上げを壁の終端に巻き込みたい場合に（壁仕上げを使用しているかどうかとは無関係に）使用します。

Note:

巻き込まれた仕上げは、抱き設定で定義された壁輪郭の外側に回ります。
額縁オプションと仕上げ数オプションの両方を同時に使用することはできません。仕上げ数の設定がグレーの場合は、設定パネルの[額縁]ページに移動して[額縁外側]および[額縁内側]をオフにします（「額縁外側/額縁内側の設定 」を参照。）

仕上げ定義

まず、どの壁塗りつぶしを仕上げとみなすかを定義します。

または、以下の手順を実行します。

どの壁塗りつぶしを仕上げとみなすかを定義したら、[仕上げ数]のコントロールを使用してどの仕上げを巻き込むかを定義します。

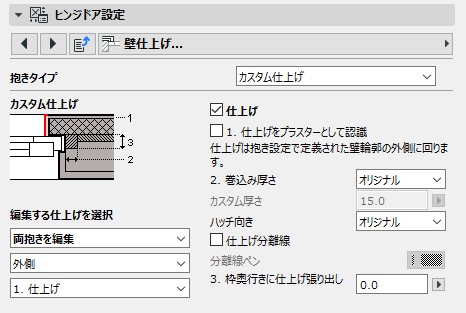

カスタム仕上げタイプを使用する場合、仕上げごとに仕上げ設定を個別に設定します。

まず、[編集する仕上げを選択]で、左抱き、右抱きまたは両方のいずれかを選択します。

次に、中に入れる仕上げを選択します。（ポップアップを使用して壁の外側または内側のどちらかを先にした仕上げ数を選択します）。

右側で、現在編集中の仕上げを中に入れる（包む）場合は[仕上げ]をチェックし、選択した塗りつぶしの残りのオプション（厚さ、ハッチ向き、分離線ペン）を設定します。

塗りつぶしを仕上げとして機能させたい場合は、[塗りつぶしをプラスターとして認識]をチェックします。塗りつぶしが、抱きで定義されたように壁の開口部に沿って巻き込まれます。

注: 壁の塗りつぶしが「躯体」として定義されている場合、仕上げとして認識されず、このチェックボックスは無効になります。
