직선 치수 설정에서: 치수보조선 연장을 이제 도면을 더 깔끔하고 읽기 쉽게 만들도록 사용자 정의할 수 있습니다. 레벨 치수에도 동일한 새 옵션을 사용할 수 있습니다.

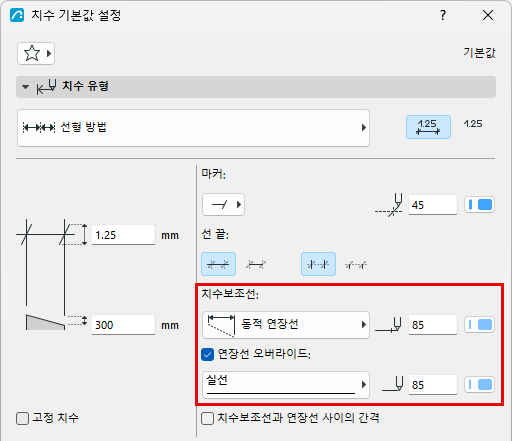

치수보조선 및 연장 설정을 명확히 하기 위해 UI 업데이트
-

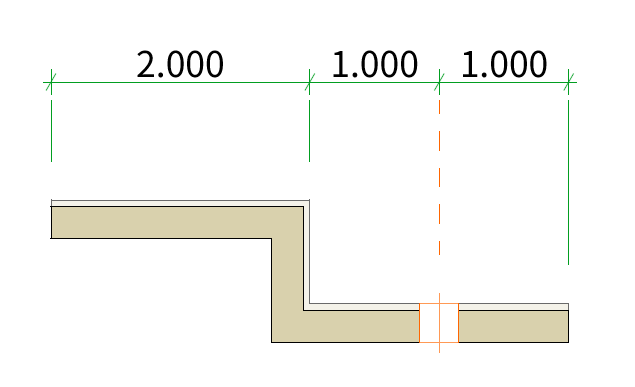

점선 또는 파선 등 치수 연장선의 선 유형 설정
-
연장선에 별도의 펜 설정
노드별로 선 유형과 펜을 모두 설정하여 끝 치수와 중심 치수를 명확하게 식별하고 시각적으로 분리합니다
마커 기호 연장선을 추가로 사용자 정의할 수 있어 선 끝(마커 기호 위 및 끝부분의 연장 틱)의 가시성을 별도로 처리할 수 있습니다.
