MEP 요소의 그래픽적 편집

MEP 요소의 개선된 편집 기능 덕분에 더 정확한 MEP 모델을 구현할 수 있습니다.

더 빠른 포트 연결

2D 평면에서 여러 포트가 서로 바로 위아래에 위치한 경우에도 이제 모든 포트에서 배관을 시작할 수 있습니다. 그러한 장치에서 배관을 시작하면 안내 텍스트에 포트 세부 정보와 높이가 표시됩니다.

이제 Tab 키를 사용하여 사용 가능한 모든 포트 간을 전환하여 계속 진행할 포트를 선택할 수 있습니다. 3D로 전환할 필요가 없습니다.

그림 1. 3방향 밸브: 파이프를 선택하고 클릭하여 배치	그림 2. 코일식 요소: 수평 덕트를 선택하고 클릭하여 배치

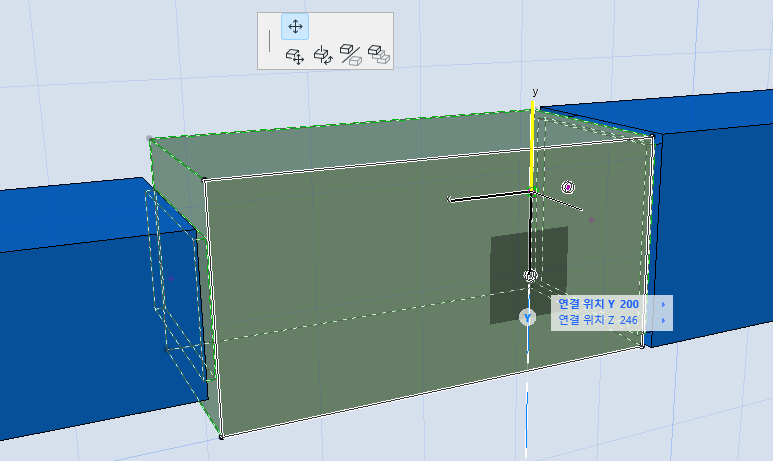

대화상자에 입력할 필요 없이 그래픽 편집 노드를 사용하여 연결 및 요소 지오메트리를 조정할 수 있습니다.

그림 3. 연결부 재설정	그림 4. 연결 길이 설정	그림 5. 길이, 너비, 높이

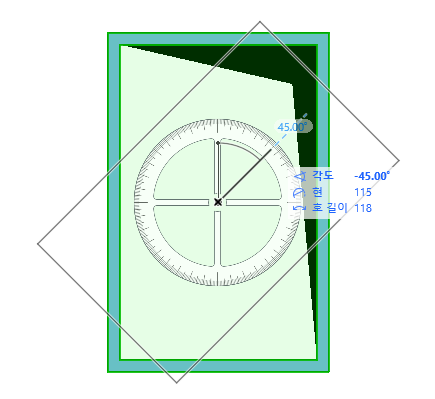

필요에 맞게 수직 경로(사각형 덕트 또는 케이블 트레이 등)를 정렬한 다음 새 위치에서 수평 배관을 시작할 수 있습니다.
