MEP 시스템을 위한 표준화된 스키매틱 표현
MEP Designer 30은 2D 평면에서 더욱 유연한 요소 표시 덕분에 보다 명확하고 정확한 MEP 도큐멘테이션을 쉽게 달성할 수 있습니다.
-
상징적 도큐멘테이션은 모든 뷰에서 일관되며 자동화된 일람표 및 라벨 작성을 지원합니다
-
요소의 지오메트리 대신 기능을 나타내는 스키매틱 기호를 사용합니다
-
도큐멘테이션 출력물은 제출 및 시공 표준에 부합하며 업계 워크플로 및 규정 준수를 지원합니다.
-

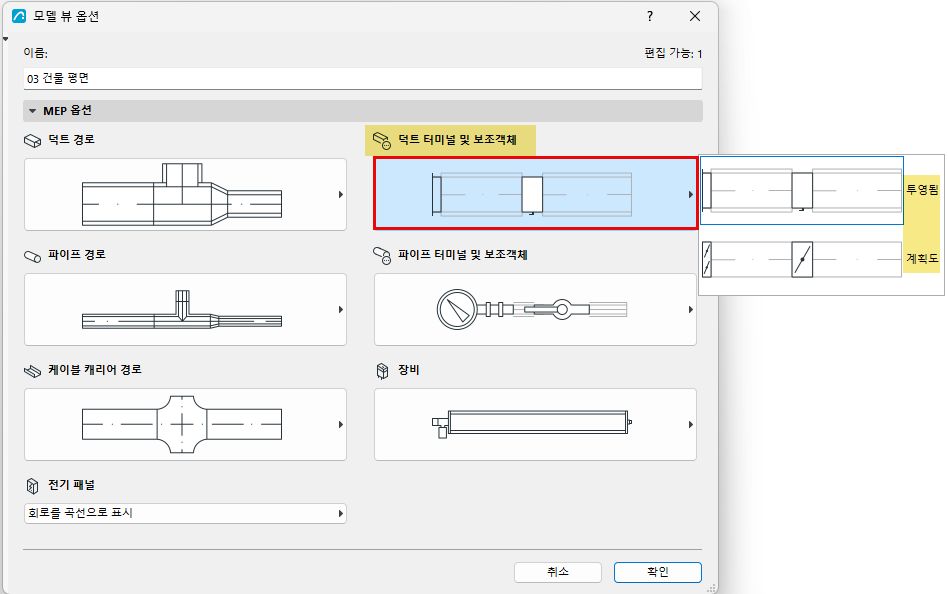

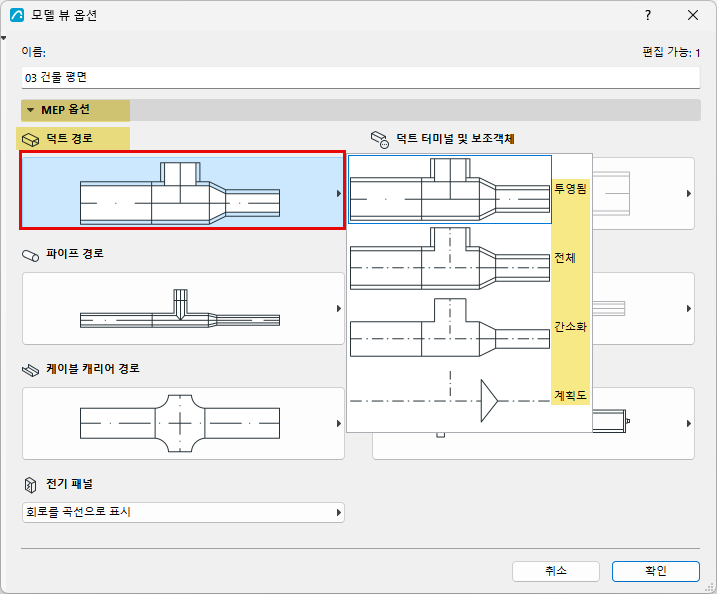

필요한 경우 모든 요소의 개별 표시에서 MVO를 덮어씁니다.
|
|
|
| 투영된 표시 | 간소화(단열 없음) | 스키매틱 |

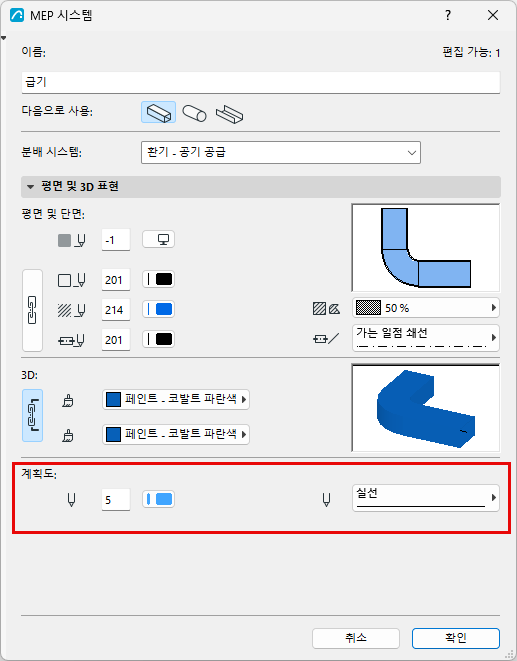

스키매틱 표시를 사용하면 MEP 시스템 대화상자를 사용하여 시스템별 선 색상을 정의할 수 있습니다.
