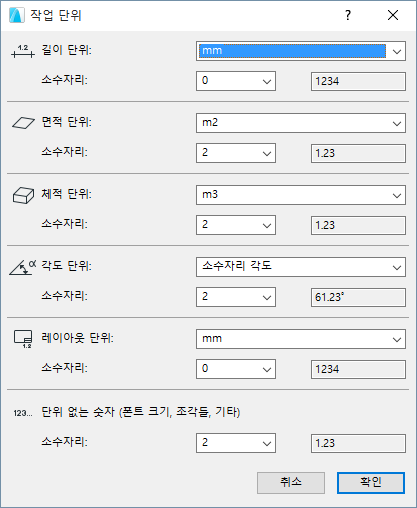

작업 단위

길이 단위

표준 길이 측정 단위에서 선택합니다.

• 모델이 BIMx에 저장된 경우, 이 모델 단위는 BIMx 모델이 뷰어 애플리케이션에서 열릴 경우 기본값으로 사용됩니다.

  Note:

  • 작업 단위를 변경하면(예를 들어, 미터법에서 임페리얼로), 그리드 간격이나 기본값 요소 크기와 같은, 일부 다른 기본값은 의미있는, 정수로 표시되는 값을 위해 조정해야 합니다.
  • 이곳에 입력된 길이 단위는 치수 작성 기능에 적용되지 않습니다. 치수 단위를 설정하려면, 옵션 > 프로젝트 환경설정 > 치수를 사용합니다.

면적 단위

표준 면적 측정 단위에서 선택합니다.

체적 단위

표준 체적 측정 단위에서 선택합니다.

각도 단위

표준 각도 측정 단위에서 선택합니다.

측량사의 단위에 대한 주의사항:

• 여기에서의 측량사의 단위 환경설정 세트는 컨트롤 상자, 트래커, 특정 도구에 입력하는 동안 반영됩니다.
• 최초 측량사의 단위 각도는 북쪽 방향에서 측정됩니다. (옵션 > 프로젝트 환경설정 > 위치 설정 대화상자에서 설정)

  참조 위치 설정.

레이아웃 단위

레이아웃 북과 결합된 모든 편집 기능에 대해 표준 길이 측정 단위에서 선택. (예: 레이아웃 크기, 레이아웃에 추가된 2D 드로잉 요소, 타이틀 크기 등)

소수/분수: 선택된 길이 측정 단위에서 소수의 수 또는 분수의 크기를 설정합니다.

단위 없는 숫자 (폰트 크기, 조각들, 기타)

단위가 없는 텍스트 높이 및 요소 속성 값에 대해 디스플레이되는 소수자리의 수를 설정합니다. 또한 코어 각도 측정치의 디스플레이에도 사용됩니다. (예: 경사각)

팀워크에서 작업 단위

서버에서 팀워크 프로젝트를 열면, 프로젝트의 작업단위는 팀워크 프로젝트를 생성하기 위해 사용되었던 템플릿의 기본값으로 세팅되어집니다. 팀워크 프로젝트에서 작업하는 동안 이 작업단위를 자유롭게 변경할 수 있습니다. 작업 단위 환경설정 값은 각 사용자마다 고유하고 변경사항을 전송하거나 받을 때 서버에 저장되지 않습니다.

구조 해석 모델 단위도 참조.
