선 타입 (심볼) 편집
심볼 선 유형은 복사된 2D 도면 요소의 사용자 정의 스텐실을 기반으로 합니다.
새 심볼 선 유형을 생성하려면:
- 선, 호 및 핫스팟을 사용하여 평면 또는 다른 창에서 스텐실을 그립니다.
- 2D 요소를 선택합니다.
- 편집 > 복사를 선택합니다.
- 선 대화상자를 엽니다. (옵션 > 요소 속성 > 선)
- 새로 만들기를 클릭합니다.
- 새로운 선 대화상자에서, 심볼 옵션을 선택하고 확인을 클릭합니다.

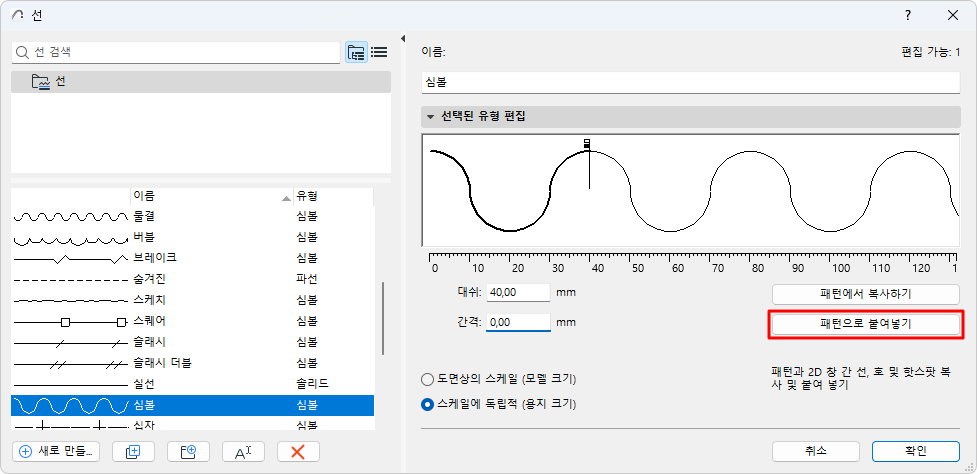

- 선 대화상자의 그래픽 편집 섹션 아래에 있는 페턴에 붙여넣기 를 클릭합니다.
심볼이 편집 창에 나타납니다.
깃발을 가로로 드래그하여 선 세그먼트 및 간격을 편집하거나 아래의 대시 또는 간격 입력창에서 해당 값을 편집합니다.
선 구성요소는 전체적으로 크기가 조정됩니다.
결과 심볼 선에서 붙여넣은 요소의 경계 상자는 중심선 중앙에 위치합니다.
