오프셋 수정기 편집하기

이 섹션의 주제들

치수 앵커 재할당

한 오프셋 치수에 모서리 추가/제거

한 오프셋 수정기에 치수 추가

연결된 두 개의 수정기

모서리 또는 전체 치수 제거하기

수정기 삭제

수정기 이름바꾸기

관련 항목

새 오프셋 수정기 생성 - 예

오프셋 수정기: 팁

치수 앵커 재할당

1. 프로파일 편집기에서 수정기 활성화 (프로파일 편집기에서 오프셋 치수를 클릭하거나 프로파일 관리자의 수정기 목록에서 선택)

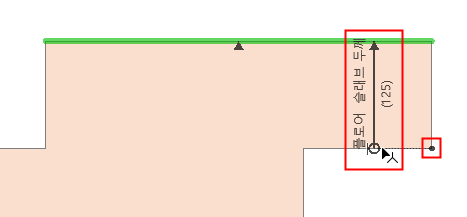

2. 모서리/노드 앵커를 보려면 피드백을 확인하세요.





3. 재정의하고 싶은 치수 끝을 클릭합니다.

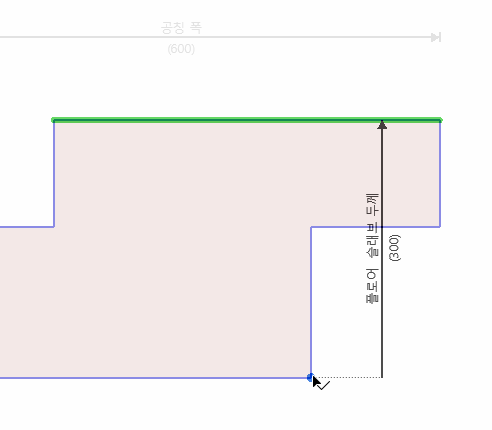

4. 다른 노드나 모서리로 커서를 이동하여 클릭하면 치수 앵커가 재할당됩니다.





한 오프셋 치수에 모서리 추가/제거

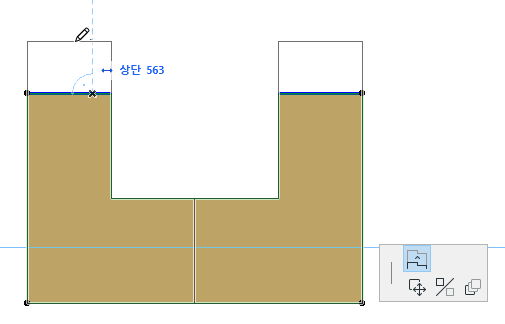

여러 모서리를 단일 치수에 연결할 수 있습니다. 모든 모서리가 동시에 함께 이동합니다.

이 예에서, 기존의 수정기는 "상단"이라고 합니다.

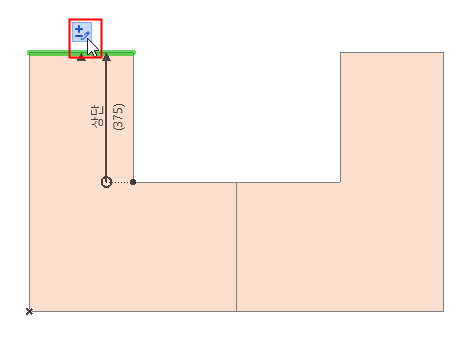

1. 프로파일 편집기에서 치수 또는 상단 수정기의 지정된 모서리 위로 마우스를 가져가 그립을 확인합니다.
2. 그립이 나타나면 클릭합니다. 모서리 추가/제거

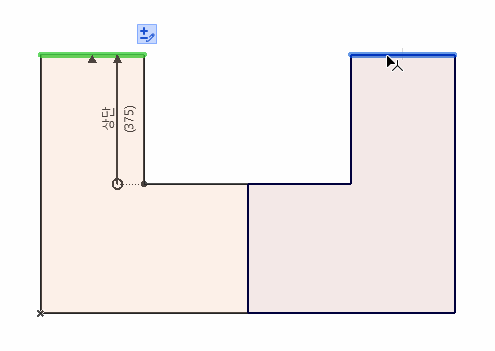

3. 커서를 이동시키면 적용 가능한 모서리(처음에는 검은색)들이 파란색으로 하이라이트됩니다. 클릭하여 모서리를 선택합니다.
4. 한 번 더 클릭하면 방향을 정의합니다.

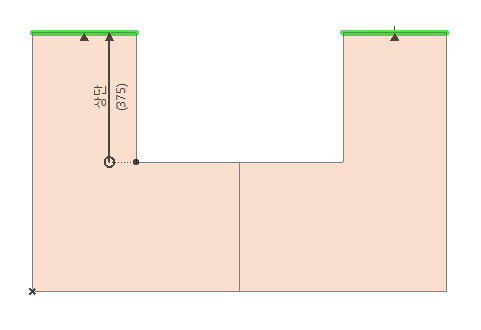

5. 두 번째 모서리가 기존의 치수에 추가됩니다.

한 오프셋 수정기에 치수 추가

동일한 오프셋 수정기에 여러 치수를 추가할 수 있습니다. 이후의 모든 치수는 길이가 동일합니다. 이렇게 하면 동일한 수정기의 여러 모서리가 지정된 앵커를 가질 수 있습니다(다른 수정기들에 의해 앵커가 이동되는 경우).

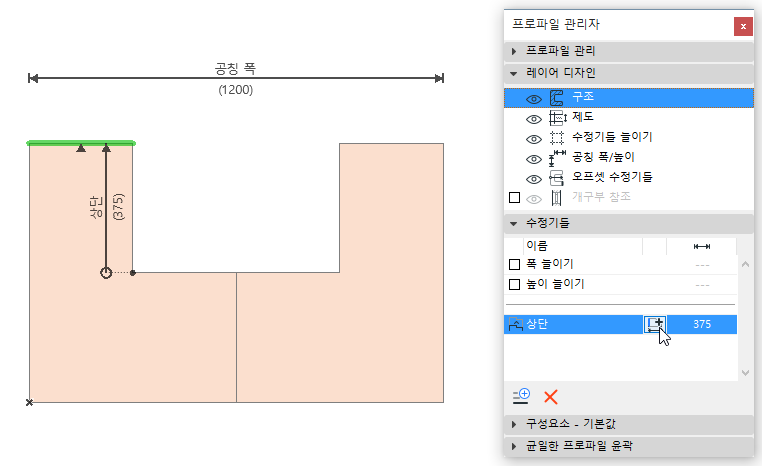

1. 프로파일 관리자에서, 기존 수정기(상단)를 선택합니다.
2. 치수 추가 아이콘을 클릭합니다.

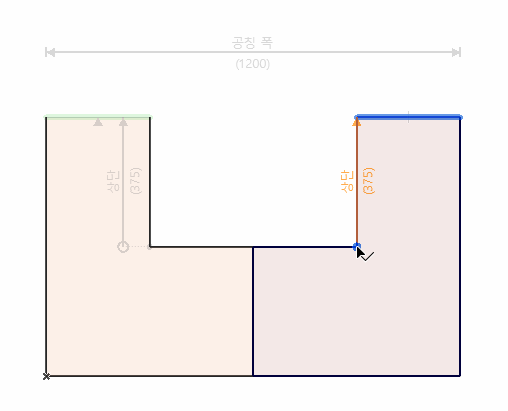

3. 커서를 이동시키면 적용 가능한 모서리와 앵커 노드가 파란색으로 하이라이트됩니다. 클릭하여 모서리를 선택한 다음, 일반적인 방식으로 치수를 앵커합니다. 그 치수 길이는 수정기에서 정의된 기존의 길이(첫 번째 치수 기준으로 설정됨)와 같습니다.

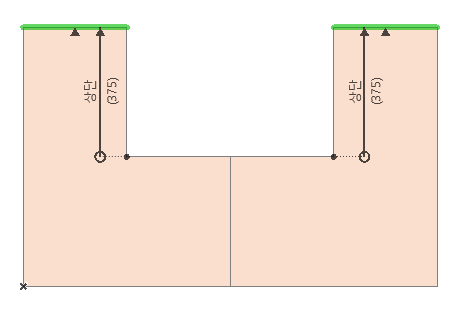

4. 그 결과 단일 수정기가 별도로 앵커된 모서리 두 개를 제어합니다.





연결된 두 개의 수정기

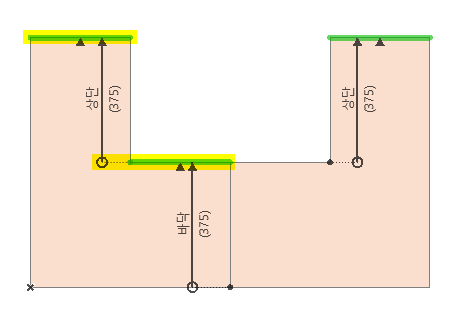

이 예시에서, 좌측의 "상단" 오프셋 치수는 그 자체가 다른 수정기인 모서리에 앵커되어 있습니다(베이스). 우측의 "상단" 치수는 별개의 앵커를 가지고 있습니다.

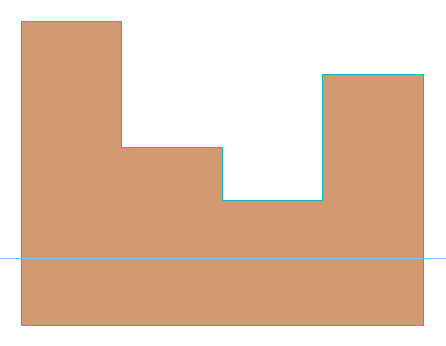

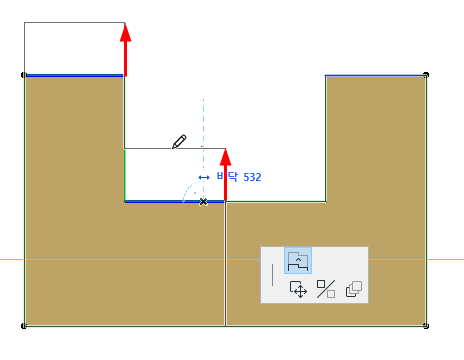

앵커가 이동하면, 앵커하고 있는 치수도 이동합니다. 이 경우, 베이스가 오프셋되면 (베이스에 앵커된) 좌측의 상단 치수도 이동합니다.

하지만 우측의 상단 모서리는 그 앵커가 이동하지 않았으므로 그대로 있습니다.

모서리 또는 전체 치수 제거하기

1. 프로파일 관리자에서, 편집하고 싶은 수정기를 활성화한 다음, 회색의 오프셋 치수를 클릭하여 활성화하고 선택합니다.
2. 프로파일 편집기에서 모서리 또는 치수 위로 마우스를 가져갑니다.
3. 그립이 나타나면 클릭합니다. 모서리 추가/제거

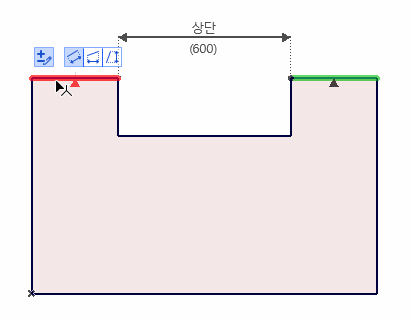

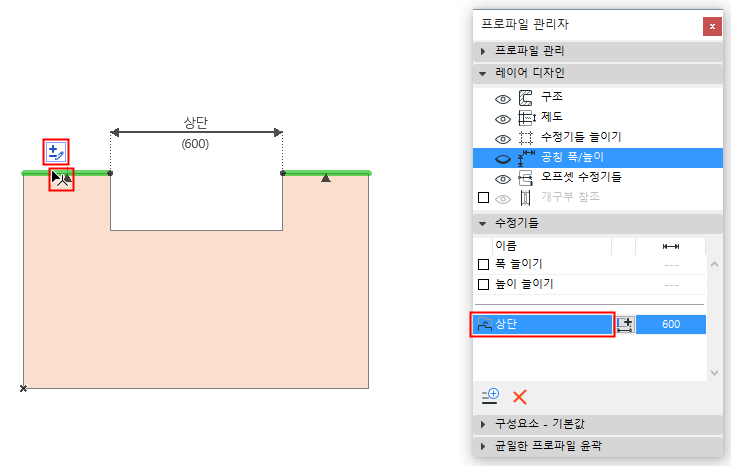

4. 모서리에 커서를 가져가면 적색으로 변합니다. 클릭하여 삭제하십시오.





모서리가 삭제됩니다.

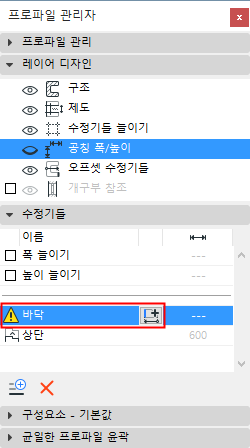

마지막 모서리나 치수에 커서를 가져가면 전체 치수 및 모서리가 적색으로 하이라이트됩니다. 수정기 안의 모든 치수가 삭제되면, 프로파일 관리자에 해당 수정기의 경고 메시지가 나타납니다.

필요한 경우, 오프셋 치수 추가하기를 클릭하여 해당 수정기에 대해 새 치수와 할당된 모서리를 생성합니다.

수정기 삭제

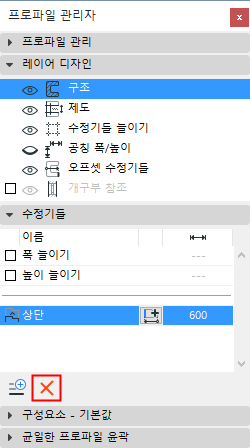

1. 프로파일 관리자에서, 삭제할 수정기를 선택합니다.
2. 삭제를 클릭합니다.

해당 수정기의 모든 오프셋 치수와 할당된 모서리가 삭제됩니다.

수정기 이름바꾸기

수정기 목록에서, 편집할 이름을 더블클릭합니다.
