스냅점 제한

요소를 그리는 동안 임시 벡터 위에 스냅점을 디스플레이할 수 있습니다. 이 방법은 컨트롤 상자의 상대적 구조 아이콘 중에서 스냅점 제약 아이콘을 선택하거나, 제도 보조 도구에서 활성화할 수 있습니다.



컨트롤 상자 참조.

다음 예제에서, 두 개의 다른 벽들의 두 끝점 사이 간격의 1/4 지점에서 시작하는 벽을 그립니다.

  1. 스냅점 설정에서 '분할'을 선택합니다.
  2. 스냅점 값 설정에서 분할 수로 4를 입력합니다.

  3. 그리드 스냅이 비활성되어 있는지 확인합니다. (뷰 > 그리드 스냅에서 끕니다.)
  4. 벽 도구를 활성화합니다.

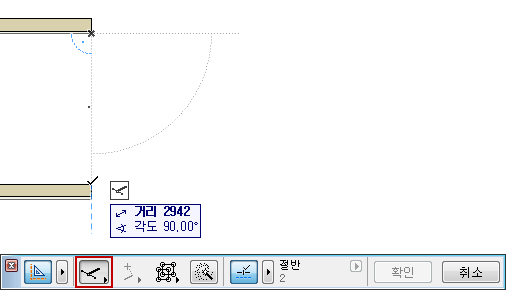

  5. 컨트롤 상자에서 스냅점 제약 아이콘을 선택한 다음 클릭하여 활성화합니다.
  6. 한쪽 벽 끝점에서 다른 끝점까지 참조 벡터를 그립니다.

  7. 이제 벡터를 따라 네 개의 분할 지점에서 스냅점을 사용할 수 있습니다.

    원하는 위치를 클릭하여 새로운 벽을 그리기 시작합니다.

    DrawVector2.png     DrawVector3.png
