요소 조정

조정 명령을 사용하여, 선택된 요소를, 하나의 선, 호 세그먼트 또는 요소 모서리로 연장하거나 잘라낼 수 있습니다.

다음 요소 유형을 조정할 수 있습니다: 벽, 보, 난간, MEP 경로 요소, 호 및 선을 조정할 수 있습니다.

주: 서로에 대한 또는 다른 요소들에 대한 지붕 면을 조정할 수도 있습니다.

참조: 단일면 지붕 교차 및 떨어져 있는 지붕과 크롭핑하기

  1. 조정하기 원하는 요소들을 선택합니다.
  2. 편집 > 변형 > 조정 명령을 선택합니다. (표준 툴바에서도 사용 가능)
  3. 선 세그먼트를 그리거나, 기존의 선, 벽, 다각형 모서리 또는 호/원을 클릭합니다. 선택된 벽과 선의 끝점들은, 그려진 또는 클릭된 선이나 곡선과 만나도록 조정됩니다 (길이를 늘이거나 줄여서). 선택된 선/호/모서리와 교차하는 (또는 교차 가능한) 요소들만 영향을 받게 됩니다.

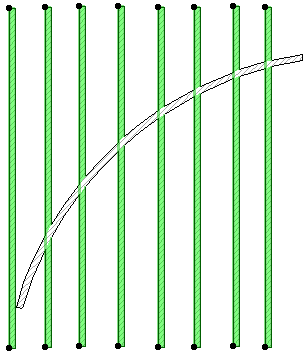

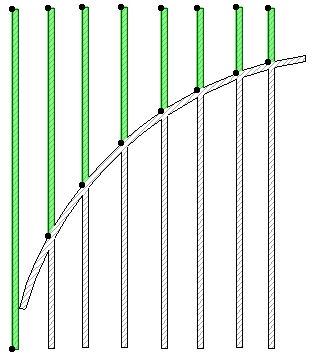

    46_1.PNG     46_2.PNG

    주: 클릭한 테두리가 슬래브의 테두리라면, 그 과정은 요소들을 슬래브에 조정하기의 과정과 동일합니다.

    요소들을 슬래브에 맞추기 참조.

조정 명령은 평면과 3D 창에서 사용이 가능하고, 드로잉 요소에는 단면/입면/IE 와 상세 와 워크시트에서만 사용이 가능합니다. 3D 뷰에서, 수직 면에 선택된 벽 또는 보를 조정할 수 있습니다.

분할 및 조정 단축키

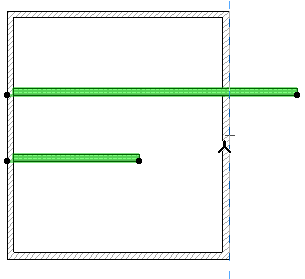

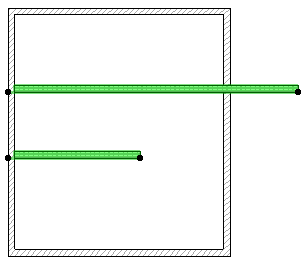

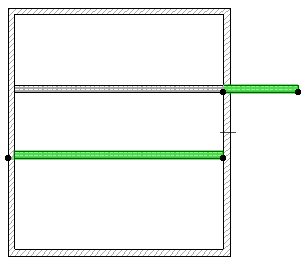

간단한 단축키를 사용하여, 같은 테두리에 기준으로 짧은 요소들을 조정하고, 긴 요소들을 분할할 수 있습니다.

  1. 분할 또는 조정하고자 하는 모든 요소들을 선택합니다. 활성화된 도구는 선택된 요소를 만든 것들 중 하나가 되어야 합니다.

  2. Ctrl (Windows) 또는 Cmd (Mac) 키를 누르고 분할 /조정을 위해 사용하기 원하는 모서리를 클릭합니다.

  3. 작동은 즉시 수행됩니다. 모든 변형된 요소들은 선택된 채로 남아 있습니다.
