단순 압출형 아치 천장: 평면과 수직

이 방법을 사용하여 아치형 쉘 프로파일을 배치한 뒤, 아래 위로 압출합니다 (평면에 수직으로).

여기의 쉘 프로파일은 항상 반원(아치형)입니다. (프로파일은 나중에 편집할 수 있습니다.)

평면에서:

1. 쉘 도구를 활성화하고 단순 입력 방법으로 압출형 지오메트리 방법을 선택합니다.

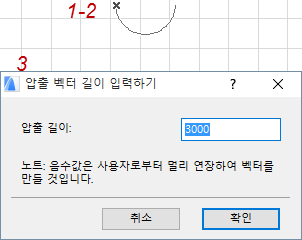

2. 쉘을 배치하려는 곳을 더블클릭합니다. (임시 프로파일이 나타납니다.) 쉘의 기본 입면은 쉘 설정에서 설정한 값을 따릅니다.
3. 나타나는 상자에서, 쉘의 압출 길이를 입력합니다. 양수값을 입력하면 쉘을 위쪽으로 (내 쪽으로) 밀어냅니다. 음수값은 벡터를 내 쪽으로부터 멀리 늘립니다. 확인을 클릭하여 이 대화상자를 닫습니다.





4. 커서를 움직어 쉘 위치를 정의한 후, 클릭하여 그것의 프로파일을 정의합니다.

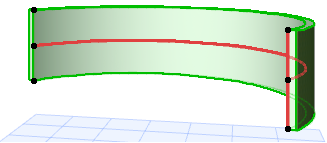

5. 쉘이 완성되었습니다.
