자유롭게 정의된 형태의 회전곡면형 쉘

1. 쉘 도구를 활성화하여 상세 입력 방법으로 회전곡면형 지오메트리 방법을 선택합니다.





   평면에서:

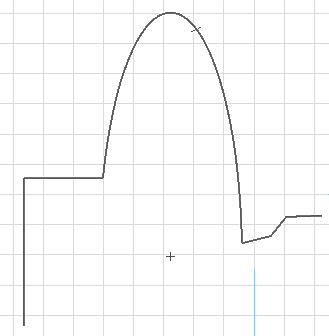

2. 일반적인 다각형 입력 방법을 사용하여 쉘 프로파일을 -폴리라인 또는 다각형- 그립니다.
3. 더블 클릭하여 폴리라인 또는 다각형을 완성합니다.

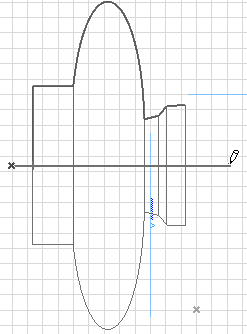

4. 두 번 클릭하여 회전축을 제도합니다. 처음 배치한 축은 평면과 항상 평행이며, 이 값은 나중에 편집할 수 있습니다.

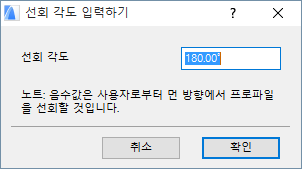

5. 나타나는 대화상자에서, 쉘 선회각을 입력합니다. 양수값은 쉘을 앞쪽으로 회전시킵니다. 음수값은 쉘을 뒤쪽으로 회전시킵니다.





6. 확인을 클릭하여 쉘을 완성합니다. 3D에서 결과를 확인합니다.

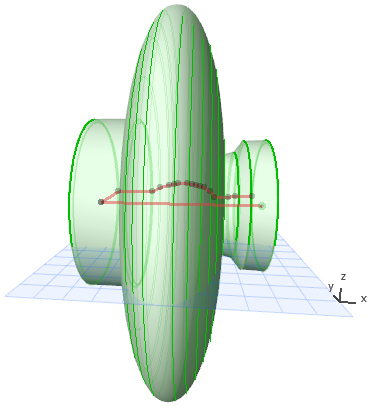

3D 창에서:

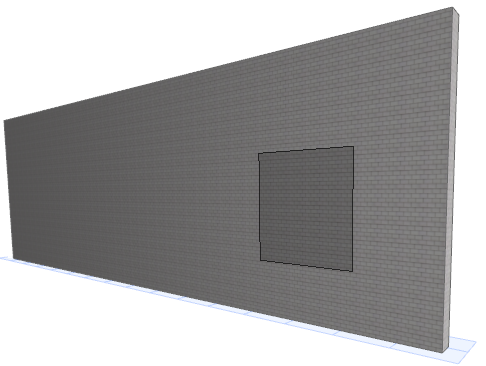

1. 입력면을 선택합니다. 클릭하여 기본설정 면을 찾거나, 또는 현존 요소들을 바탕으로 다른 입력면을 선택합니다. 이 면에서 형태와 회전축을 그리게 됩니다.
   • "빈 공간"을 클릭하면, 기본설정 입력면은 쉘 기본설정에서 정의한 바닥 입면입니다.
   • 아무 점 그리고/또는 테두리 또는 표면을 클릭하여, 현존 요소의 점이나 면에 의해 정의된 입력면을 배치합니다: 자동 피드백(회색 사각형)은 잠재적 입력면의 위치를 보여줍니다. 원하는 면을 클릭하여 나타냅니다.

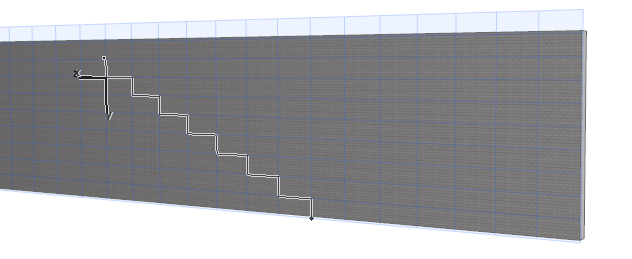

2. 일반적인 다각형 입력 방법을 사용하여 쉘 프로파일을 -폴리라인 또는 다각형- 그립니다.
3. 다각형을 완성합니다.

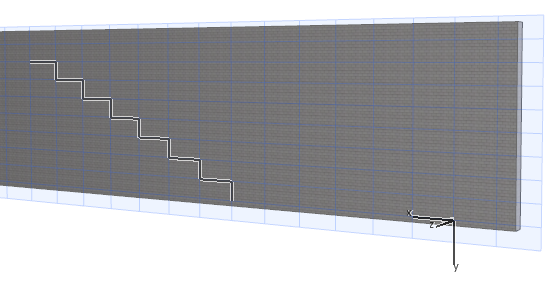

4. 클릭하여 회전축의 중심을 정의합니다.

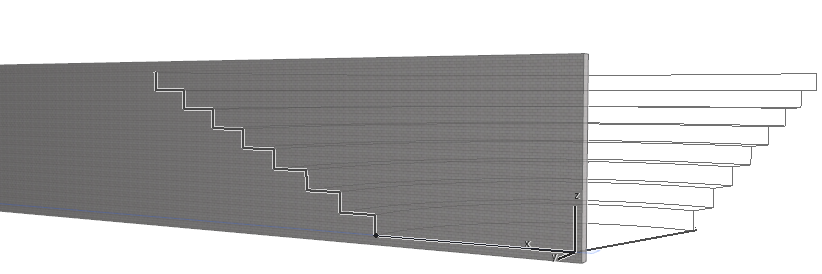

5. 커서를 움직여 회전축을 완성합니다. (피드백을 보기위한 최상의 각도를 찾기위해 3D 뷰에서 내비게이트합니다.)

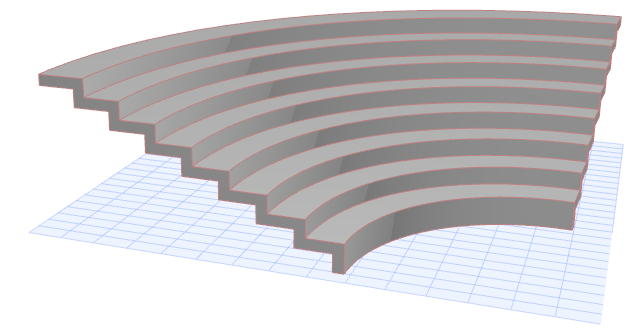

6. 쉘이 완성되었습니다.
