둥근 선직곡면형 쉘

단순 입력 방법으로 선직곡면형 쉘을 만들기 위해, 평형 면에 두 개의 프로파일을 정의합니다. 이 입력방법으로는:

• 처음 프로파일은 항상 둥근 형태입니다.
• 두 번째 프로파일은 항상 직선입니다.

여기 벽 복합체 위에 둥근 선직곡면형쉘을 배치해 봅시다.

1. 쉘 도구의 선직곡면형 지오메트리 방법과 단순 입력방법을 선택합니다.





   평면에서:

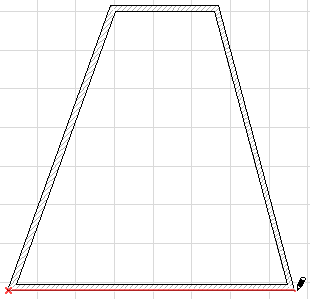

2. 낮은 벽 세그먼트의 각 끝점을 클릭하여, 첫 번째 둥근 형태의 프로파일의 폭을 정의합니다.

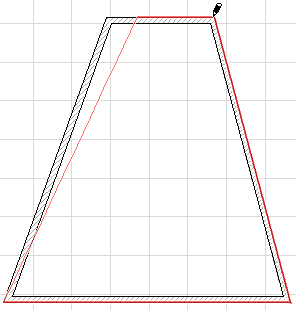

3. 커서를 반대쪽 벽 세그먼트로 드래그한 다음, 그 벽의 각 끝점을 클릭하여 두 번째 직선 프로파일을 정의합니다.





4. 둥근 선직곡면형 쉘이 완성되었습니다. 3D에서의 모습입니다.





3D 창에서:

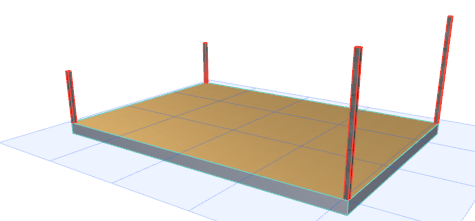

여기 높이가 다른 두 쌍의 기둥 위에 둥근 선직곡면형 쉘을 배치할 것입니다 .

1. 쉘 도구의 선직곡면형 지오메트리 방법과 단순 입력방법을 선택합니다.

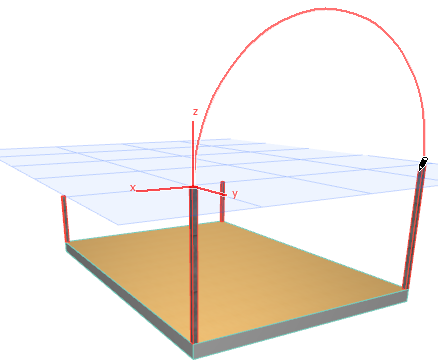

2. 더 높은 두 개의 기둥을 각각 클릭하여, 첫 번째 둥근 형태의 프로파일을 정의합니다.

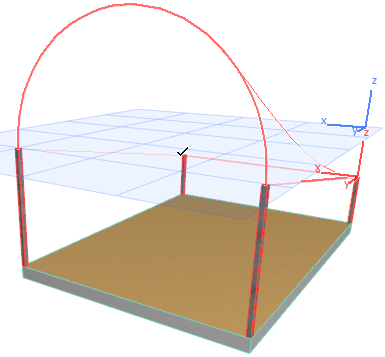

3. 반대쪽 짧은 기둥으로 커서를 드래그하여, 두 번째 직선 프로파일의 폭을 정의합니다.

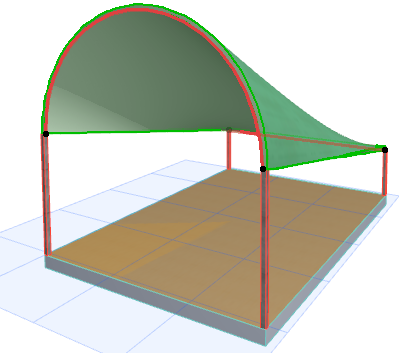

4. 둥근 선직곡면형 쉘이 완성되었습니다. 3D에서의 모습입니다.





관련 동영상 보기
