회전곡면형 쉘: 단면에서 윤곽 정의하기

프로파일에 대한 공통 끝점을 갖지만, 서로에게서 조금씩 떨어져 있는 여러 개의 회전곡면형 쉘을 여기 그립니다.

그런 다음 단면창에서, 각각의 쉘을 따로 선택하고 사각형으로 그 윤곽을 그립니다 - 계속해서 작아지는 사각형을 사용합니다. 그 결과로 각각의 크기가 약간 차이가 나는 겹치는 쉘 조각이 여러 개 생깁니다.

1. 기본 설정 쉘 입면값이 0 인지 확인합니다.

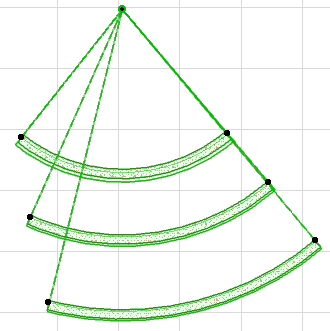

2. 보이는 것 처럼 평면에서 첫 번째 회전곡면형 쉘을 그립니다.





3. 동일한 프로파일 시작점을 사용하지만 이전 것보다 조금 크고 오프셋된  회전곡면형 쉘을 두 개 더 그립니다.

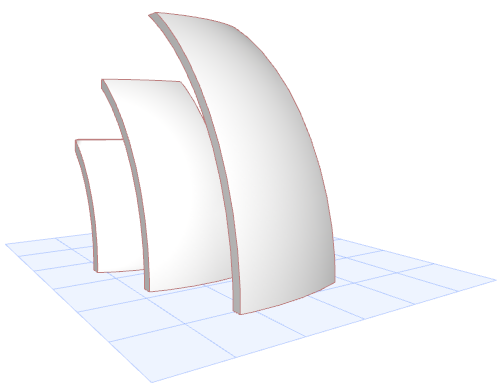

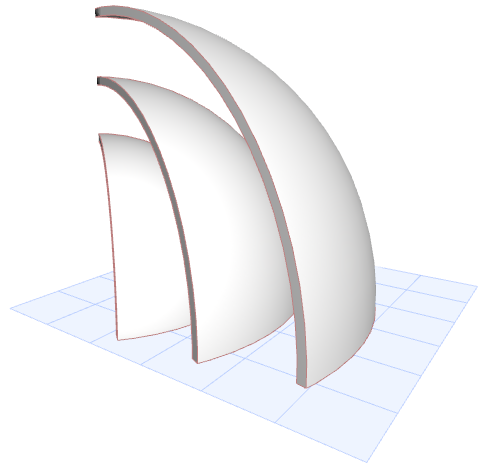

4. 3D로 결과를 확인합니다.





5. 이제 이 쉘들에 대한 단면을 생성하고 단면창을 엽니다.

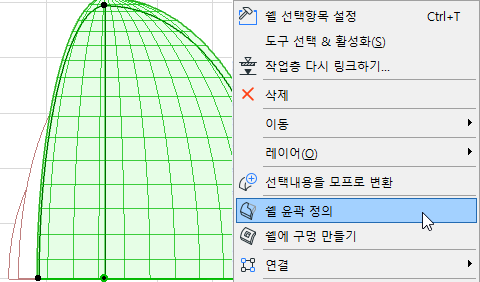

6. 사용자에게서 가까운 쉘을 선택합니다. 단축메뉴에서 쉘 윤곽 정의를 선택합니다.

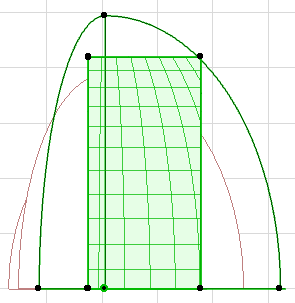

7. 사각형 모양으로 윤곽을 그립니다.









8. 나머지 쉘 두 개를 선택하고 그것에 대해 사각형 윤곽을 정의합니다.





9. 3D에서 결과를 확인하고 필요한 만큼 미세 조정을 합니다.
