선직곡면형 쉘: 테니스 코트 쉘

테스트 코트 경기장 위에 쉘을 만듭니다.

1. 테니스 코트 객체를 배치합니다.

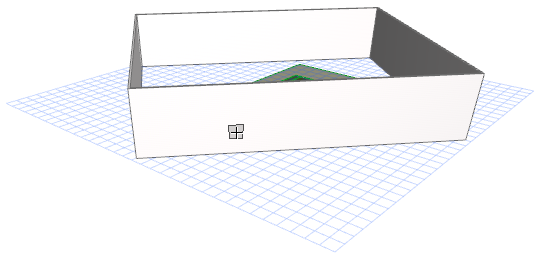

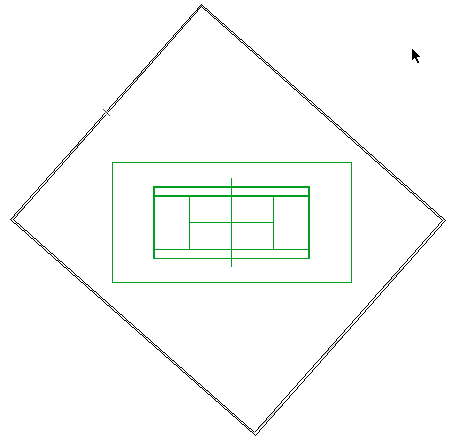

2. 경기장에 45가 되게 객체 주위로 사각벽을 그립니다; 이 벽은 선직곡면형 쉘 프로파일을 위한 기준으로 사용됩니다 (나중에 삭제됨).





상단에 선직곡면형 쉘 배치하기:

1. 창으로 가서, 선직곡면형 지오메트리 방법과 상세 입력방법으로 쉘 도구를 활성화 합니다.





2. 벽의 바깥 표면을 클릭하여 사각벽의 한쪽면에 첫 번째 입력면을 정의합니다.

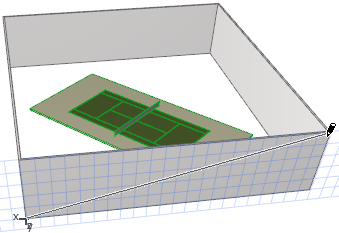

3. 한쪽 상단 코너에서 다른 한쪽으로 선을 그어 더블클릭하여 첫 번째 프로파일을 완료합니다: 보이는 대각선.





4. 3D 창에서, 뷰를 돌리면 이제 반대쪽 벽이 가장 가깝게 있습니다. 이 반대쪽 벽의 바깥쪽에서 벽 바깥 표면을 클릭하여 두 번째 입력면을 정의합니다.

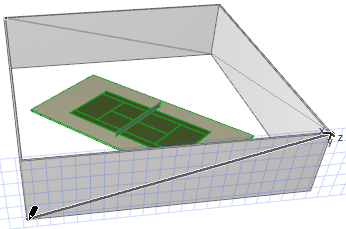

5. 선직곡면형 쉘의 형태를 보기위한 피드백을 기대하며, 이 면에서 두 번째 프로파일을 그립니다. 이 경우에는, 대각선을 그립니다. 더블 클릭하여 완료합니다.

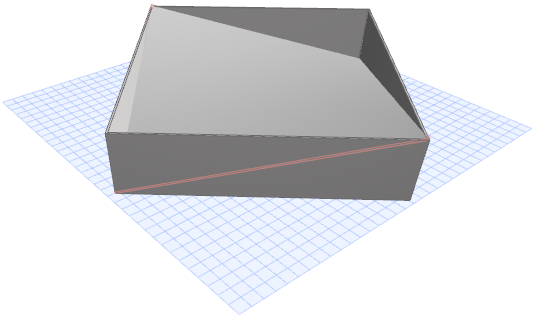

초기 쉘이 완성되었습니다.

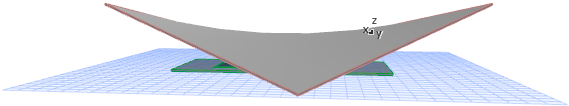

사각벽을 삭제하고 결과를 볼 수 있습니다.

그 다음, 쉘 윤곽을 정의합니다.

1. 다시 평면으로 갑니다.

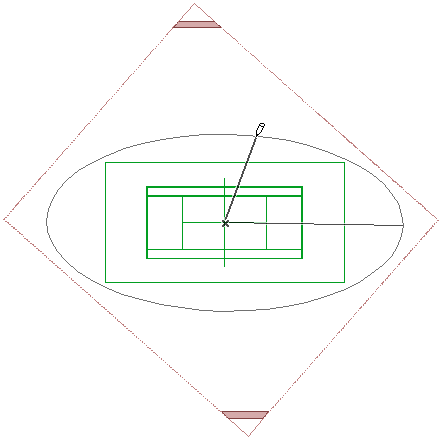

2. 동그라미 그리기 도구를 사용하여 원하는 모양으로 경기장 지붕을  타원으로 그립니다.

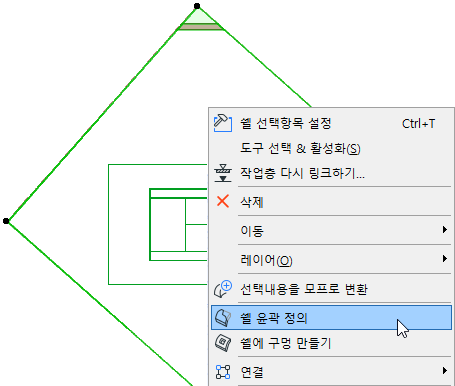

3. 쉘을 선택합니다. 단축메뉴에서 쉘 윤곽 정의를 선택합니다.

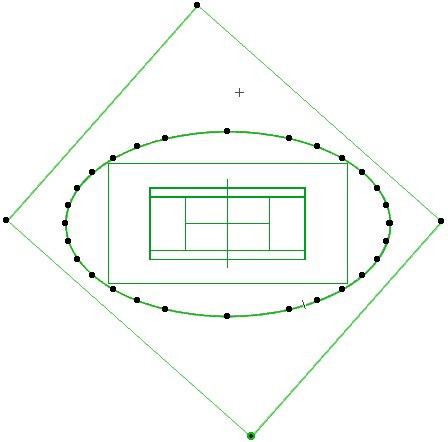

4. 마술봉으로(스페이스바를 눌러) 타원을 클릭하여 타원형의 쉘의 윤곽을 정의합니다. (그런 다음 타원형 요소를 삭제할 수 있습니다.)

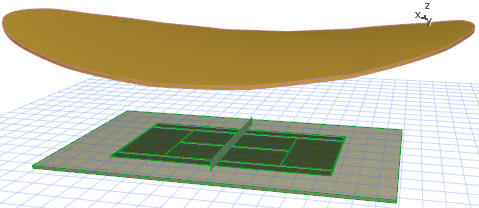

5. 3D에서의 모습입니다.
6. 필요한 경기장을 만들기 위해 주변 벽을 배치하고 쉘을 기준으로 벽을 잘라냅니다.
