선직곡면형 쉘: 비틀어진 타워
- 쉘 도구의 선직곡면형 지오메트리 방법과 상세 입력방법을 선택합니다.
- 평면에서, 첫 프로파일 다각형(그 면이 평면에 평평한)을 그립니다. 이 경우, 사각형을 그립니다. 더블 클릭하여 첫 프로파일 다각형을 완성합니다.

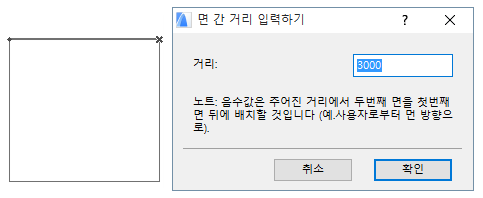

- 나타나는 대화상자에서, 선직곡면형 쉘 프로파일의 두 면 사이의 거리를 입력합니다 (이미 배치된 첫 프로파일과 제도하려고 하는 두 번째 것 사이의 )
- 이제 첫 번째 프로파일과 평행한 면에 있는 두 번째 프로파일의 다각형을 그립니다. 빨간선으로 보여지는 기울어진 사각형을 그렸습니다. 피드백인 선직곡면형 쉘의 형태를 보여줍니다.
- 더블 클릭하여 다각형과 쉘을 완성합니다.
- 3D로 결과를 확인합니다.
