회전곡면형 쉘 편집 옵션

회전곡면형 쉘의 중심축이나 프로파일을 선택합니다. 중심축의 한쪽 끝은 더 큰 핫스팟에 의해 구별됩니다; 쉘의 바닥 높이를 나타냅니다.

  • 선회 각도 편집하기

선택한 쉘의 프로파일 아무 곳을 클릭하여 펫 팔레트에 있는 이 명령을 불러옵니다. 선회 각도 편집하기





펫 팔레트에서 다음 두 명령을 불러오려면, 선회 축의 끝점을 클릭합니다.

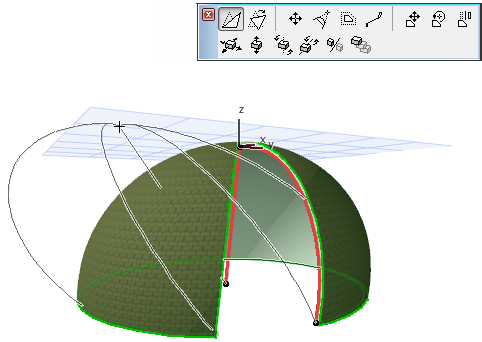

  • 축 왜곡하기


  • 축 기울기



관련 동영상 보기

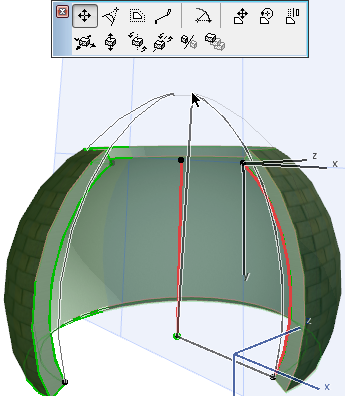

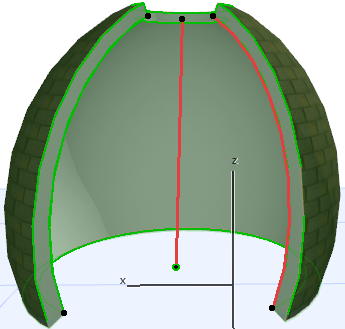

  • 노드 이동

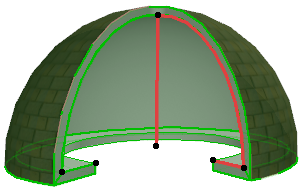

  • 프로파일 계속하기




  • 프로파일 회전하기

펫 팔레트에서 프로파일 회전하기 명령을 선택합니다. 그런 다음 (다른 요소들을 회전시킬 때 처럼) 점을 클릭하고 회전 축을 그립니다. 클릭하여 회전을 완료합니다.

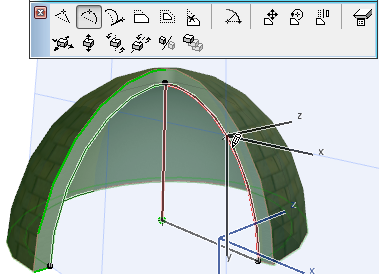

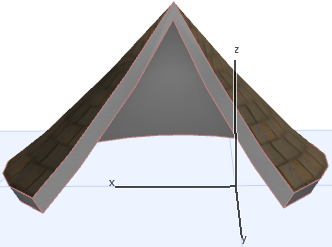

  • 곡선 테두리

쉘 프로파일을 따라 아무 곳이나 클릭하여 펫 팔레트의 이 명령을 불러옵니다.
