쉘 테두리 또는 쉘 구멍 테두리 사용자 정의하기
표면질 그리고/또는 쉘 테두리 유형, 또는 쉘에 있는 구멍 테두리를 사용자정의할 수 있습니다.
사용자정의 표면질/유형 옵션을 한번 설정하면, 그 값을 선택하여 클릭한 테두리에만, 클릭한 다각형(구멍)의 모든 테두리에, 또는 모든 쉘 테두리에 적용할 수 있습니다.
- 쉘을 선택합니다.

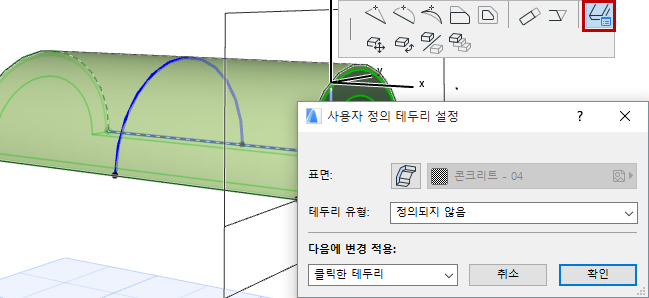

- 테두리를 클릭하여 펫 팔레트를 불러옵니다.
- 사용자정의 테두리 설정 아이콘을 선택하여 사용자 정의 테두리 설정 대화상자를 엽니다.
- 기능들을 사용하여 필요에 따라 표면질과 테두리 유형을 조정합니다.
사용자정의 쉘 테두리 표면질

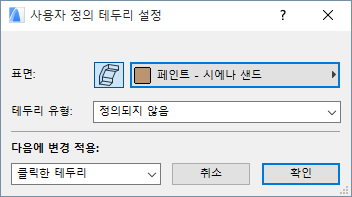

주: 기본설정에 의해, 쉘 테두리에 적용된 표면 재질은 쉘에 지정된 빌딩재질에서 파생됩니다. 쉘 설정의 모델 패널을 사용하여 쉘의 모든 테두리 표면을 덮어쓸 수 있습니다. 사용자정의 테두리 설정은 하나 이상의 쉘 테두리의 표면을 추가적으로 사용자정의 할 수 있는 방법을 제공합니다.표면질: 표면질 덮어쓰기 버튼을 클릭한 다음, 쉘 테두리(들)나 마감 표면들에 대한 사용자정의 표면질을 선택합니다.

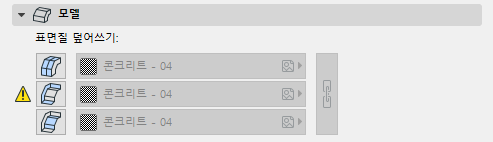

쉘 설정 (또는 빌딩 재질에서)의 모델 패널에서 정의한 테두리 표면질과는 다른 테두리를 여기에서 적용하면, 모델 패널은 사용자정의 테두리 표면질이 적용되어 있다고 나타낼 것입니다.

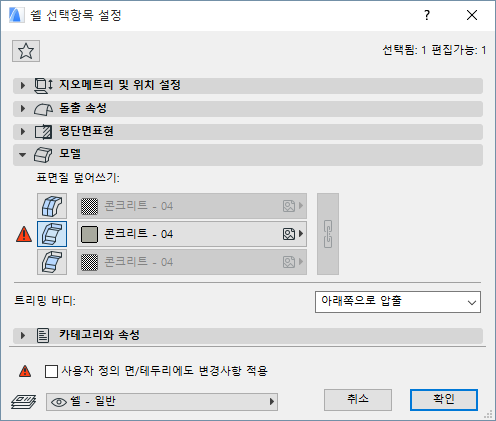

대화상자는 열려 있는데, 지붕 설정에 있는 쉘 테두리 표면질 설정값을 덮어쓰면, 노란색 패치 ( “사용자정의 테두리”를 나타냄)에 빨간색 그림자가 생깁니다: 이것은 쉘의 일반적 테두리 설정값이 바뀔것이라는 것을 의미합니다: 이 덮어쓰기 값을 사용자정의 테두리를 포함한, 모든 테두리에도 적용하기 원하십니까?
만약 그렇다면, 쉘 설정 하단에 있는 상자를 체크하십시오 (사용자정의 면/테두리에도 변경사항 적용). 만약 박스를 체크하지 않으면, 사용자정의 테두리 표면질은 그 설정 상태로 유지됩니다.
사용자 정의 쉘 테두리 유형
테두리 유형: 쉘 테두리에 대한 유형을 임의로 선택합니다.
여기서 정의한 쉘 테두리 유형은 모든 Archicad의 기능 목록에서 변수처럼 사용할 수 있습니다.
테두리 유형에 대한 설명은, 쉘 목록화 매개변수 참조.
변경 사항 적용

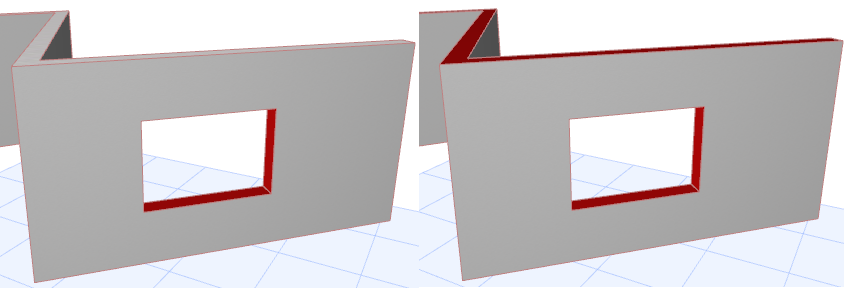

다음에 변경사항 적용하기: 필요한 옵션을 설정했다면, 이 변경사항을 적용할 테두리를 선택합니다:
- 확인을 클릭하여 변경사항을 적용합니다.
