평면도에서 영역의 표시

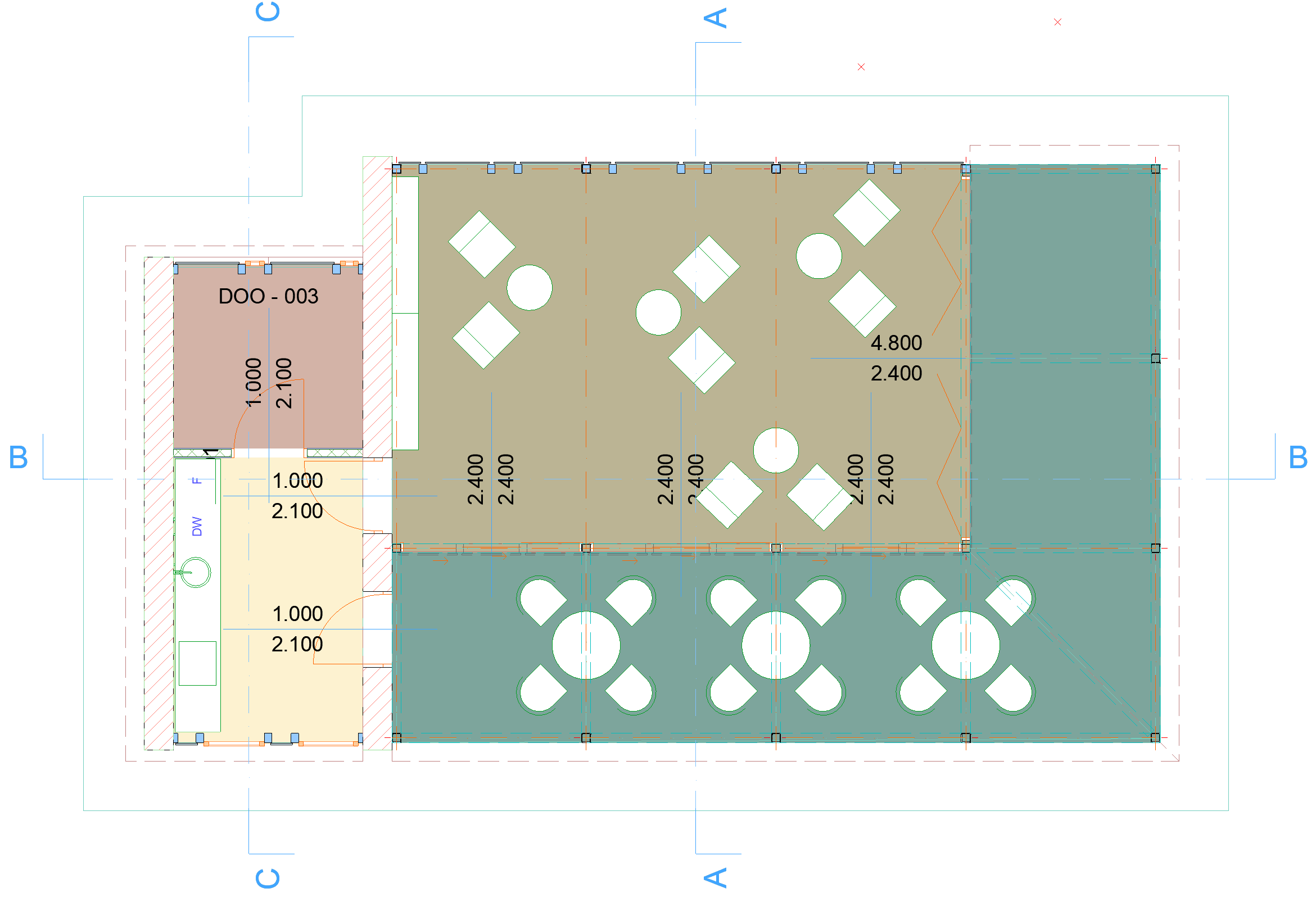

기본적으로 영역 배경은 영역 분류 색상으로 표시됩니다.

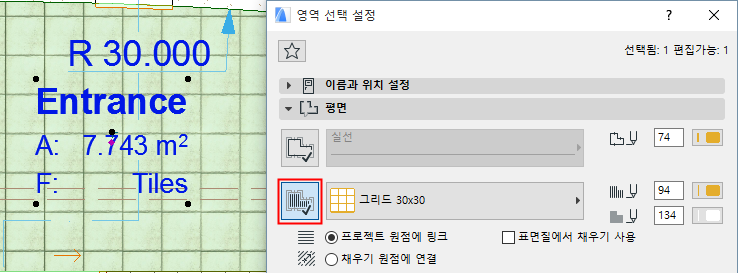

표면 채우기를 사용하여 다른 영역 채우기를 지정할 수 있습니다.

만약 영역 채우기를 지정하기 했다면, 기본값으로 평면에 디스플레이되어질 것입니다.

주: 영역 배경(과 다른 채우기)은 그래픽 오버라이드를 사용할 수 있습니다.

경사벽을 가진 영역의 디스플레이

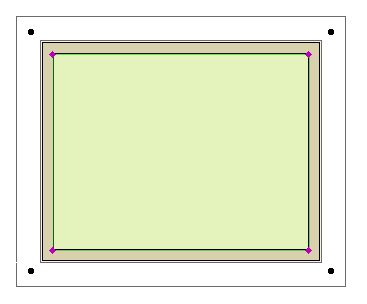

하나 이상의 경사벽으로 경계가 지어진 영역은 경사진 지오메트리를 정확하게 고려합니다. 이러한 영역은 평면에서 두 개의 개별적인 영역 다각형을 가지고 나타납니다:

편집 가능한 선택 점이 있는 다각형은 평면도에서 영역의 보이는 부분을 구분합니다. (이 다각형을 편집할 수는 있지만, 이러한 편집은 실제 3D 영역에는 영향을 미치지 않음) 또한
규칙적인 선택 점이 있는 다각형은 3D 영역의 기본 실제 범위를 나타냅니다. (이 다각형을 편집하여 영역 모양을 편집할 수 없습니다.)
주: 기준선 방법으로 생성된 영역의 경우, 영역 설정의 라디오 버튼을 사용하여 평면도 표시를 "총" 또는 "순"으로 설정할 수 있습니다. 영역 다각형 참조.
