단면의 영역 표시

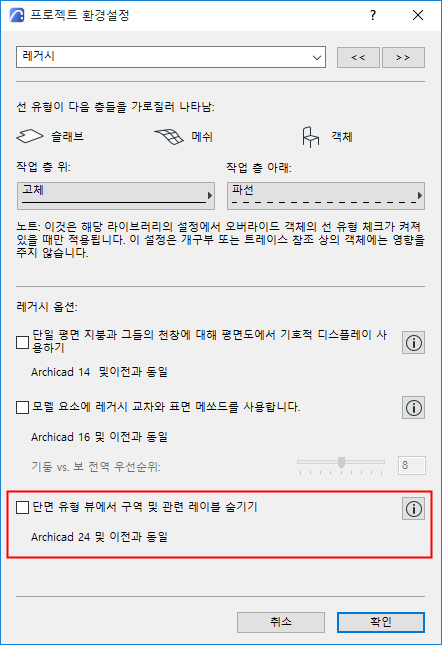

영역 표시 내 업데이트된 로직의 경우: 옵션 > 프로젝트 환경설정 > 레거시에서 체크박스가 꺼져 있는지 확인합니다.

Archicad 25와 그 이전 버전에서 시작된 프로젝트를 열 때, 이 체크박스는 기본적으로 켜져 있습니다.

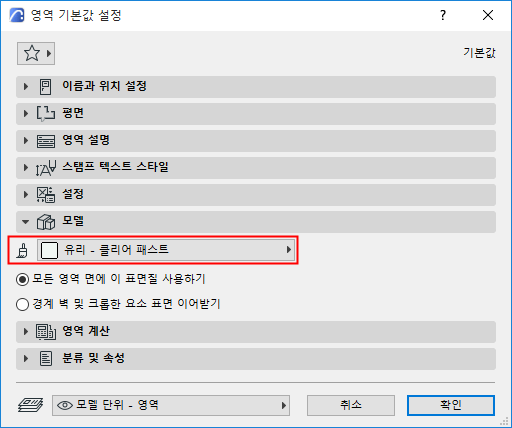

영역의 기본 표시

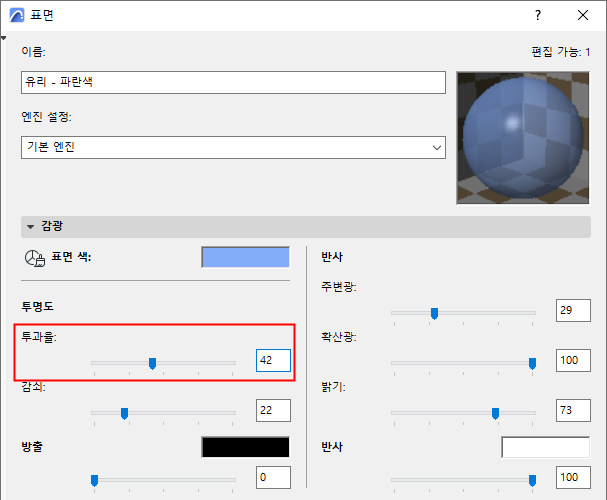

단면에 절단 영역이 있는 경우, 표면 투과율 매개변수를 50 이상의 값으로 설정하여 완전히 투명하게 만들 수 있습니다.

투과율 매개변수가 49이하이면 영역이 불투명합니다.

투명 영역에서는 객체의 윤곽이 표시되지만 색상은 영향받지 않습니다.

절단되지 않은 영역 (예: 입면 또는 3D 뷰)이 있는 경우, 표면질 투과율 매개변수를 사용하여 투명도를 조정할 수 있습니다.

0보다 큰 값은 영역을 투명하게 만들지만, 투명도 수준은 투과율 값에 따라 달라집니다. (투과율 값이 높을수록 영역 투명도가 높아집니다.)
