평면에 커튼월 생성하기

  1. 커튼월 도구를 활성화합니다.
  2. 정보 상자에서 폴리라인 - 단일 지오메트리 방법을 선택합니다.

  3. 커튼월의 길이를 나타내는 기준선을 그립니다.

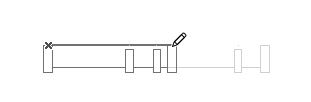

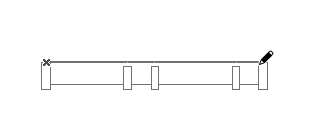

    주: 계획이 고정된 크기 그리드 패턴을 가진 경우, 고스트 피드백과 연필/스냅점이 나타나 다음 패턴 세그먼트가 어디에서 완료될지를 보여줍니다.

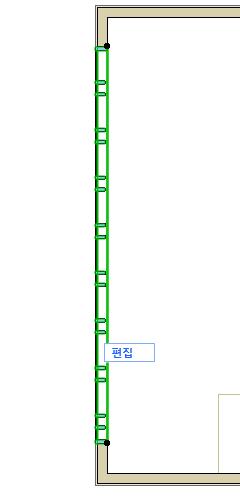

  4. 더블 클릭하여 기준선을 완성합니다.

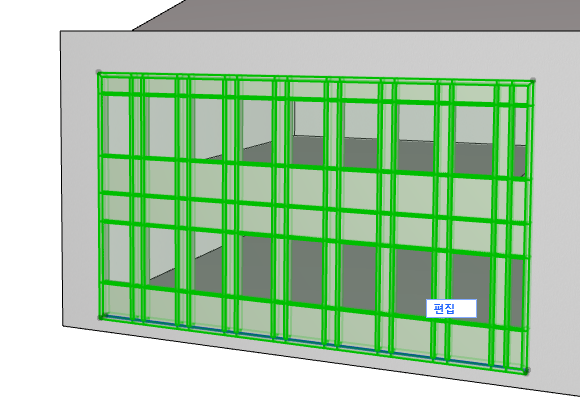

  5. 3D 창에서 결과를 확인합니다.



체인식 커튼월

체인식 지오메트리 방법으로 다중 세그먼트 커튼월을 생성할 수 있습니다. 기준선은 폴리라인입니다.


  • 편집 모드에서, 각 세그먼트마다 별개의 계획을, 각각이 특별 패턴을 갖도록 설정할 수 있습니다.
  • 프레임은 항상 두 개의 인접한 세그먼트가 만나는 지점에 배치됩니다. 그러한 프레임은 항상 삭제될 수 없습니다. (만약 원하면, 프레임 설정에서 유형의 조정과 편집 모드에서 프레임을 선택하여 보이는 유형을 설정할 수 있습니다.)
