커튼월 편집 모드에서, 계획 그리드로 사용 가능한 기능은 다음과 같습니다.
- 선택된 그리드선을 이동 또는 삭제하기
- 그리드 방향 중 하나의 모든 그리드 선 회전하기
- 새 그리드 선 추가
- 계획 그리드를 통째로 회전 또는 이동
주의: 계획 그리드 또는 그리드 선을 이동하거나 회전시키면 해당 계획 그리드나 그리드 선에 할당된 프레임(들)이 따라서 이동 또는 회전합니다.

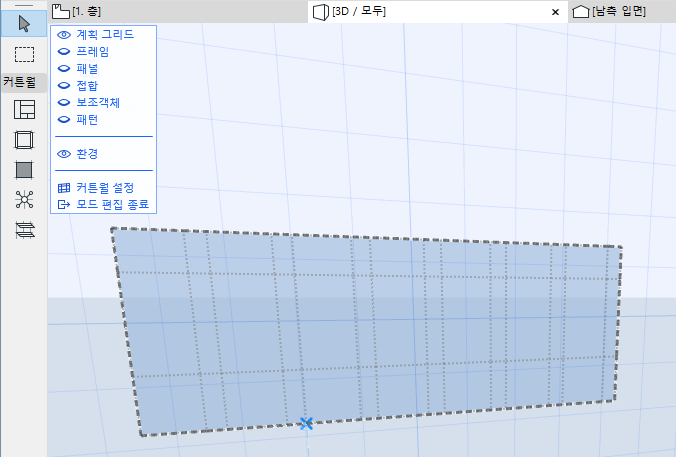

편집 모드에서 계획 그리드를 더 쉽게 편집하려면, 해당 계획이 보이기 상태인지 확인하십시오(그리고 필요한 경우, 다른 부재들의 보이기 기능을 끕니다).
이 섹션의 주제들:
그리드 선 이동
계획 그리드 이동
평행 그리드 선 회전
계획 그리드 전체 회전
그리드 선 삭제하기
새 그리드 선 추가하기

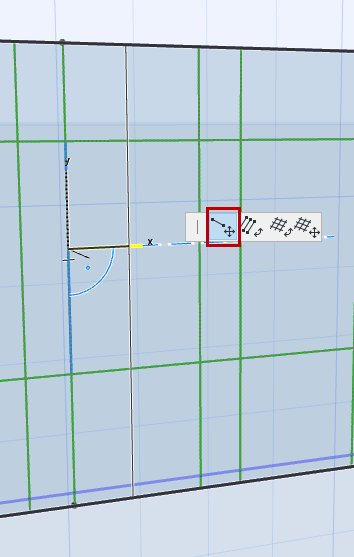

그리드 선 이동
편집 모드로 들어갑니다.
- 벤츠마크 커서로 개별 그리드 선을 선택합니다.
- 펫 팔레트에서 그리드 선 이동 명령을 선택합니다:
- 새로운 위치에 그리드 선을 드래그합니다(이렇게 하면 원래 위치에 대해 평행이 유지됩니다).
- 클릭하여 배치합니다.
계획 그리드 이동
편집 모드로 들어갑니다.
- 그리드 선이나 그리드 전체를 선택합니다.
주: 계획 전체를 선택하려면 아무 노드나 클릭합니다.
- 펫 팔레트에서 그리드 이동 명령을 사용합니다.

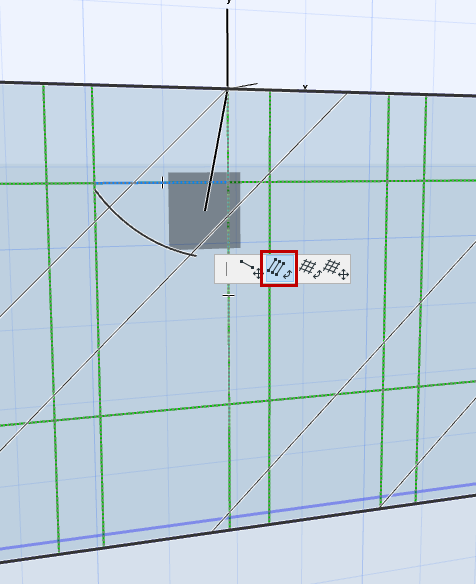

평행 그리드 선 회전
편집 모드로 들어갑니다.
한 방향의 모든 그리드 선을 회전시키려면(예: 모든 그리드 선 행),
- 회전시키고 싶은 그리드 선 중 하나를 선택합니다.
- 펫 팔레트에서 평행 그리드 선 회전 명령을 선택합니다.
주: 커튼월이 곡면이거나 체인식이라면, 열 그리드 선은 회전시킬 수 없으며 행만 가능합니다.
- 트래커에서 회전 벡터를 그리거나 회전 각을 입력합니다.
- 클릭하여 변형을 완성합니다.
계획 그리드 전체 회전
주: 곡선 또는 체인식 커튼월에는 사용할 수 없습니다.
편집 모드로 들어갑니다.
- 그리드 선 하나 또는 그리드 전체를 선택합니다.
주: 계획 전체를 선택하려면 아무 노드나 클릭합니다.
- 펫 팔레트에서 그리드 회전 명령을 선택합니다.
- 트래커에서 회전 벡터를 그리거나 회전 각을 입력합니다.
- 클릭하여 변형을 완성합니다.
그리드 선 삭제하기
커튼월 편집 모드에서, 그리드 선을 선택하고 "삭제"를 클릭합니다.
전체 그리드를 삭제할 수는 없습니다.
주: 그리드 선을 삭제하면 그 프레임도 삭제됩니다. 새로운 프레임 패턴 결과를 확인하기 위해 패널(들)의 크기가 변경됩니다.
새 그리드 선 추가하기
편집 모드로 들어갑니다.
- 계획 도구를 활성화합니다.
- 정보 상자에서, 그리드 입력 방법을 선택합니다.

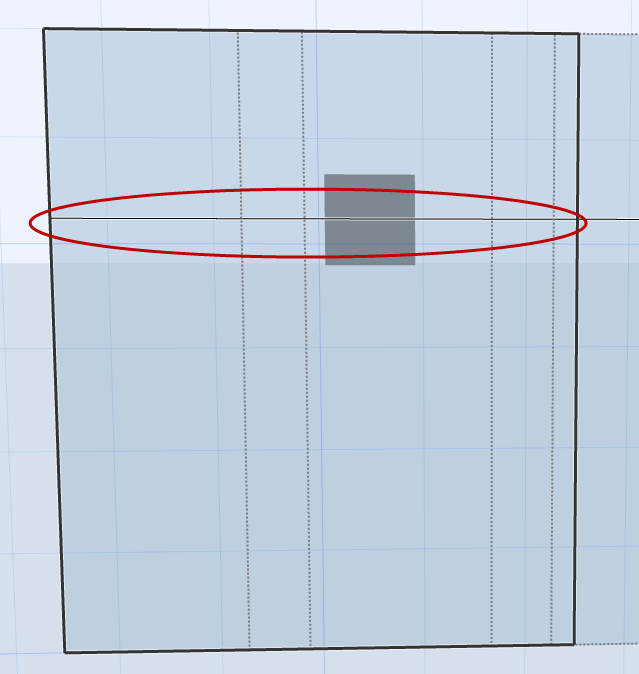

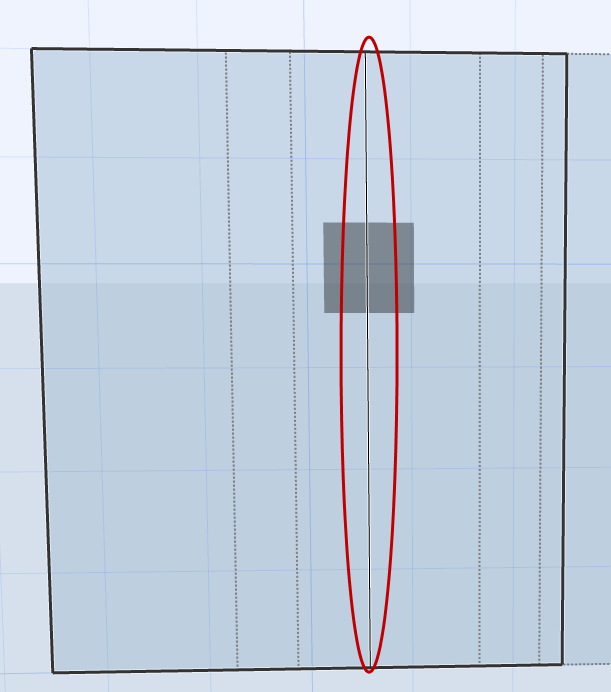

그리드 선을 배치하려는 위치를 클릭합니다. 클릭한 점 주변으로 커서를 움직입니다. 피드백을 이용하여 직교 그리드 선 중 하나를 클릭, 해당 선을 배치합니다.
