커튼월 보조객체

커튼월 보조객체는 프레임에서 커튼월에 첨부한 비내력 구성요소의 선택사항입니다 - 태양 쉐이드, 장식용 스트립, 혹은 캐노피처럼.

Archicad에서, 보조객체는 커튼월 편집 모드에서만 보조객체 도구를 사용하여 하나씩 배치될 수 있습니다.

보조객체는 사용자정의 속성들로 편집 모드에서 구성되지만, 커튼월 설정에서 시스템 레벨 보조객체 설정을 사용하여 보조객체를 설정할 수도 있습니다.

그리드 선이나 프레임을 이동하면 그에 따라 보조객체도 이동합니다.

커튼월에 새 보조객체 추가하기

  1. 3D 창에서 커튼월 편집 모드를 입력합니다.
  2. 보조객체 도구를 활성화합니다.
  3. 정보 상자나 보조객체 설정을 사용하여 보조객체 유형 및 클래스를 정의합니다.

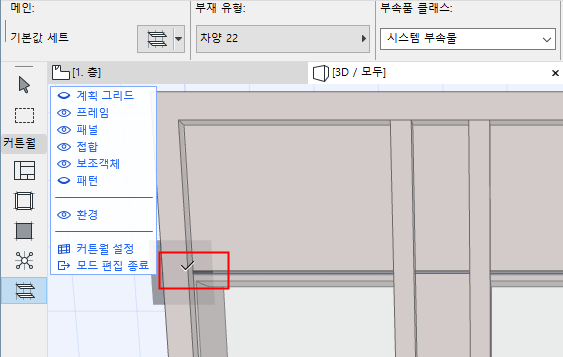

  4. 프레임 또는 프레임 끝점에서 클릭을 합니다. 클릭에 가장 가까운 끝점이 보조객체의 시작점이 됩니다.

  5. 커서를 드래그하고 클릭하여, 끝점을 정의합니다.
  6. 눈 모양의 커서로 클릭하여 방향을 정의합니다(커튼월 외부 또는 내부).


개별 보조객체 사용자정의

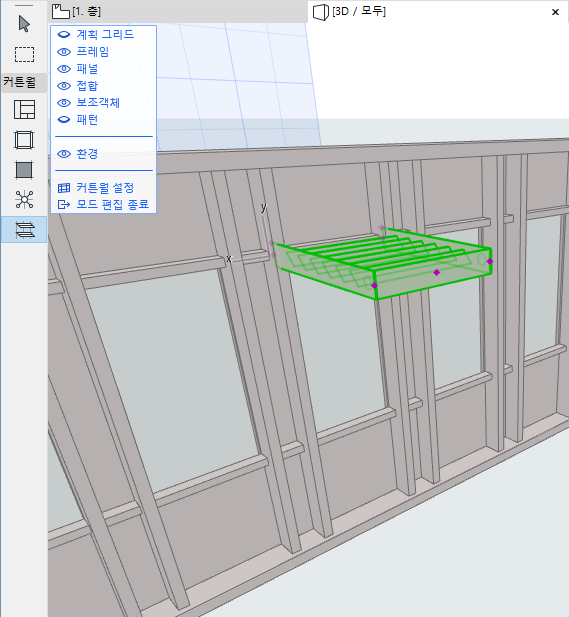

편집 모드에서 보조 객체를 선택할 때, 다음을 할 수 있습니다

  • 보조객체 선택 설정을 열어 변경합니다.
  • 보조객체를 드래그하여 다른 프레임에 가져갑니다(3D 편집 모드 전용).
  • 커튼월의 반대쪽 측면에 보조객체를 뒤집기 (정보상자 혹은 보조객체 도구 설정에서 “뒤집기 버튼.)
  • 보조 객체 삭제하기

당신의 작업이 쉽게 만들어지기 위해 보이기를 설정합니다(예를 들면, 보조객체, 프레임 그리고 계획을 제외하고 모든 보이기를 끄십시오.)
