동일-단너비 와인더에 대한 와이더 유형

계단 설정-지오메트리와 위치 설정 패널에서,

1. 팝업에서 동일-디딤판너비 와인더의 네 가지 유형(싱글 포인트, 2개 포인트, 주요 선, 보조 보행선) 중 하나를 선택합니다.

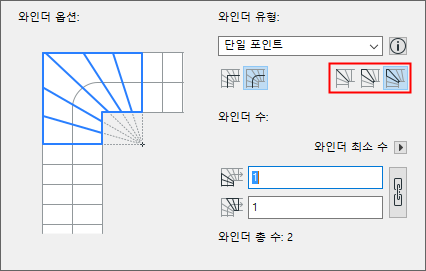

2. 세 가지 아이콘 중 하나를 클릭하여 와인더 축이 보행선과 교차하는 전환점에서 디딤판을 배분하는 방법을 설정합니다.





• 챌판: 전환점에 챌판을 배치합니다
• 대칭 이동: 전환점에서 디딤판을 절반으로 나눕니다
• 비대칭 이동: 디딤판 배치 시 제한을 적용하지 않습니다

아래 그림을 참조하십시오.

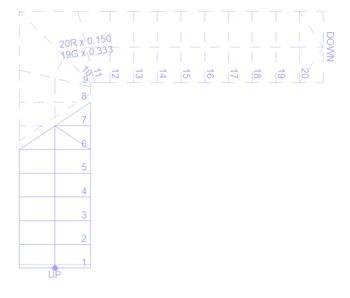

그림 1. 와인더 유형: 보조 보행선전환점: 챌판

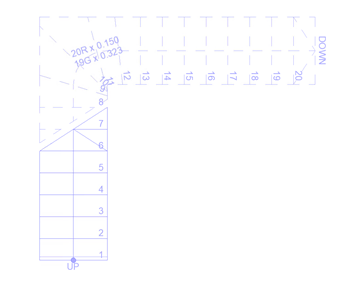

그림 2. 와인더 유형: 보조 보행선전환점: 대칭 이동

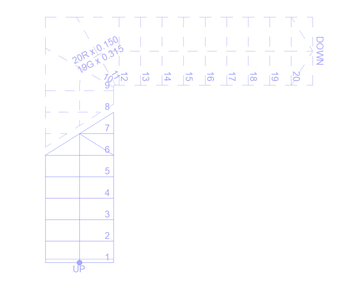

그림 3. 와인더 유형: 보조 보행선전환점: 비대칭 이동

와인더 세그먼트

와인더 세그먼트의 경우, 보행선의 와인더 부분의 중간점은 와인더의 시작점으로 간주됩니다.

• 이등분은 이 점을 통해 보행선에 수직으로 구성됩니다.
• 동일 단너비는 이 점에서 시작하여 측정됩니다.
• 점점 좁아지는 디딤판 최소 폭은 이 점의 투영에서 시작하여 안쪽 모서리까지 측정됩니다.
