벽 기준선 수정

기준선 및 기준면 계층적 메뉴의 명령을 사용하여 선택한 벽의 기준선 위치와 방향을 변경합니다. 기본 설정에 의해, 이 메뉴는  편집 > 기준선 및 기준면에 있습니다.

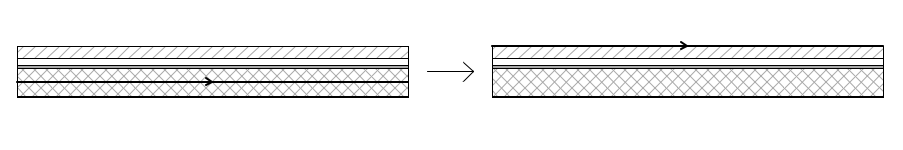

이 명령은 평면도에서 벽의 위치를 바꾸지 않고 기준선을 움직입니다.

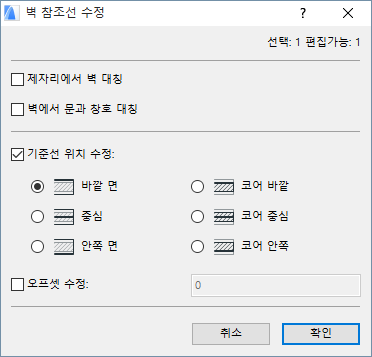

벽 기준선 수정하기 명령으로 다음 대화상자를 불러옵니다:

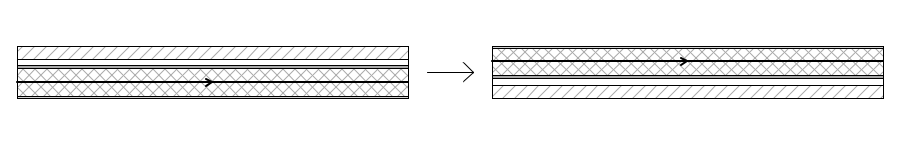

  • 제자리에서 벽 대칭: 이 상자를 체크하여 벽의 기준선을 벽의 중심축을 중심으로 방향을 그대로 유지한 채 뒤집기 합니다.


아래의 기능이 체크되지 않는 한, 문과 창문은 바뀌지 않고 그대로 유지됩니다:

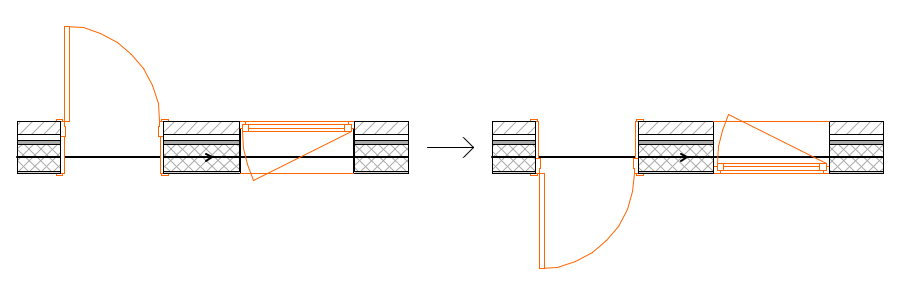

  • 벽에서 문과 창호 대칭: 이 상자를 체크하여 벽의 창과 창호의 개폐 방향을 바꿉니다.

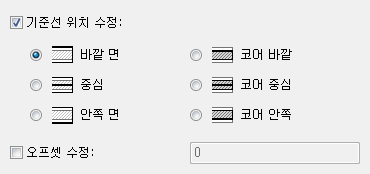

기준선 위치 수정: 이 상자를 체크한 다음, 컨트롤을 사용하여 평면에서 벽의 위치를 바꾸지 않고 선택한 벽의 기준선을 이동합니다.



주: 여기서 기준선 위치를 변경하는 것은 복합 프로파일 벽에 어떠한 영향도 주지 않습니다.

오프셋 수정: 이 상자를 체크한 다음, 정의된 위치로부터 옮겨야 할 기준선의 오프셋 값을 입력합니다. 양수값으로 기준선을 벽 코어의 중심 방향으로, 음수값으로는 그 반대 방향으로 이동시킵니다. (벽 자체는 움직이지 않음)

기준선이 중심이나 코어의 중심에 있다면 오프셋 기능은 사용할 수 없습니다.
