모노리스 플라이트 및 계단참 구조

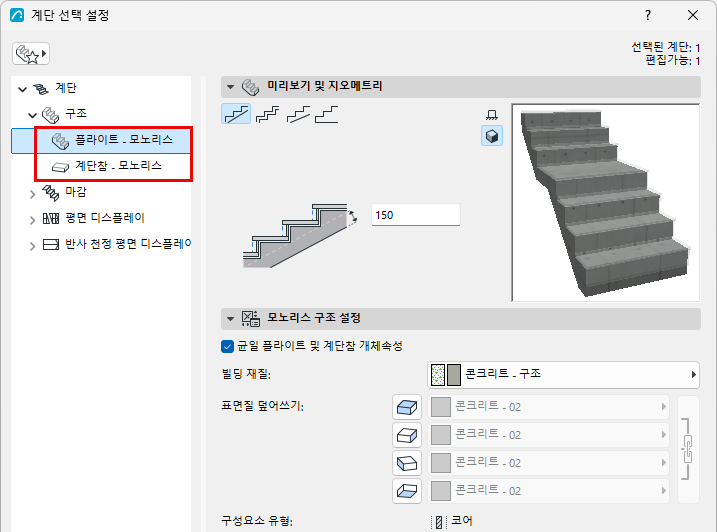

사용자가 플라이트 그리고/또는 계단참에 대해 모노리스 구조 유형을 선택한 경우 이들 설정을 사용할 수 있습니다.

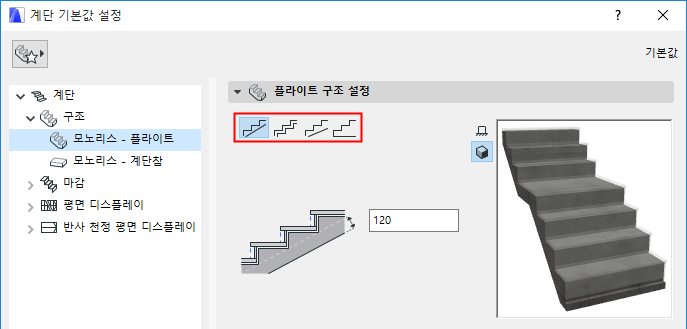

모노리스 플라이트 구조: 형태 선택하기

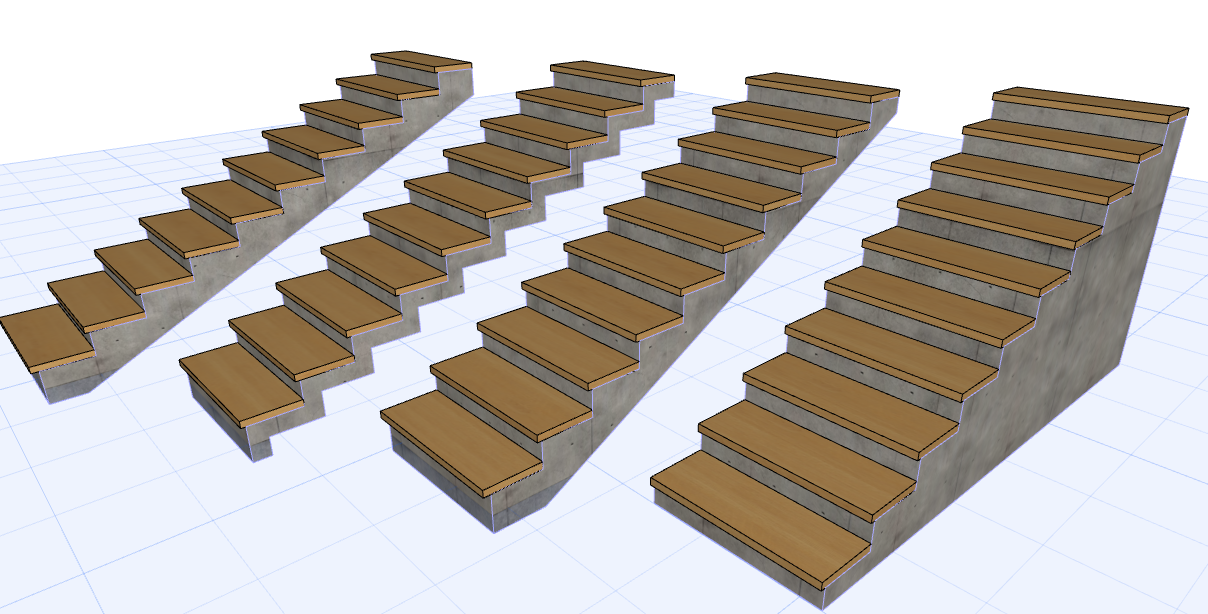

네 개 버튼을 사용하여 모노리스 플라이트의 하단에 대한 형태를 선택합니다. 좌측에서부터:

아래에, 적용 가능한 두께/오프셋 변수에 대한 값을 입력합니다. 미리보기 창에서 피드백을 보십시오.

모노리스 구조 설정

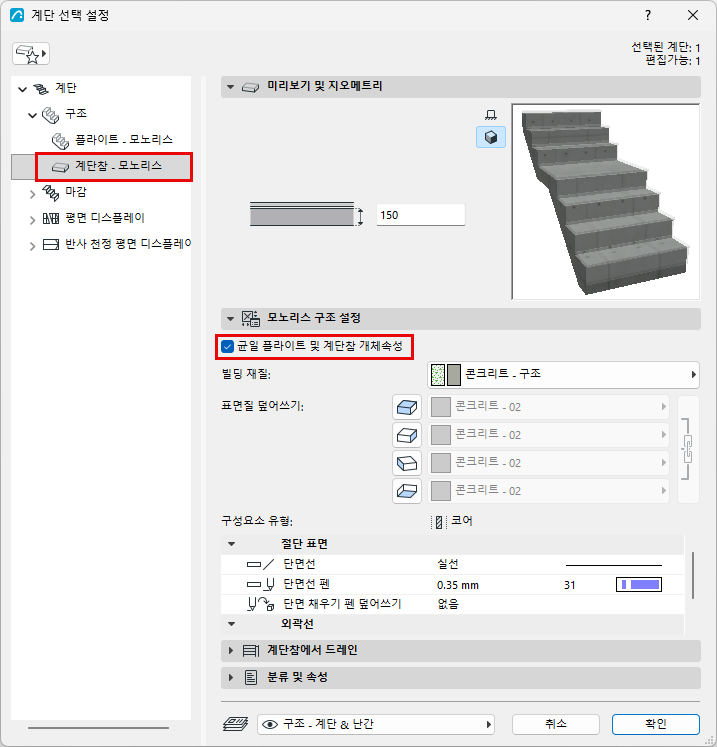

모노리스 플라이트/모노리스 계단참에 대해, 이 패널을 사용하여 빌딩 재질을 포함한 속성을 설정합니다.

모노리스 계단 구조의 구성요소 유형은 항상 "코어"입니다. 이는 구성요소 유형에 따라 요소를 표시하거나 숨기도록 선택할 수 있는 3D 뷰의 부분 구조 디스플레이의 경우 관련이 있습니다.

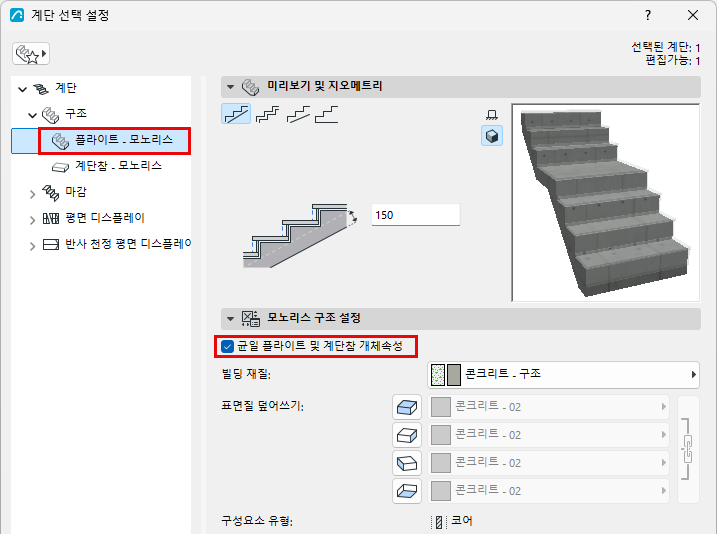

균일 플라이트 및 계단참 속성을 체크하여 동일한 속성을 양쪽 모노리스 구조에 적용합니다(플라이트 및 계단참).

주: "균일 속성" 체크박스는 구조의 두께가 아니라 구조 속성에만 적용됩니다.

플라이트에서 드레인/계단참에서 드레인

이 패널은 모노리스 구조에서만 사용 가능합니다.

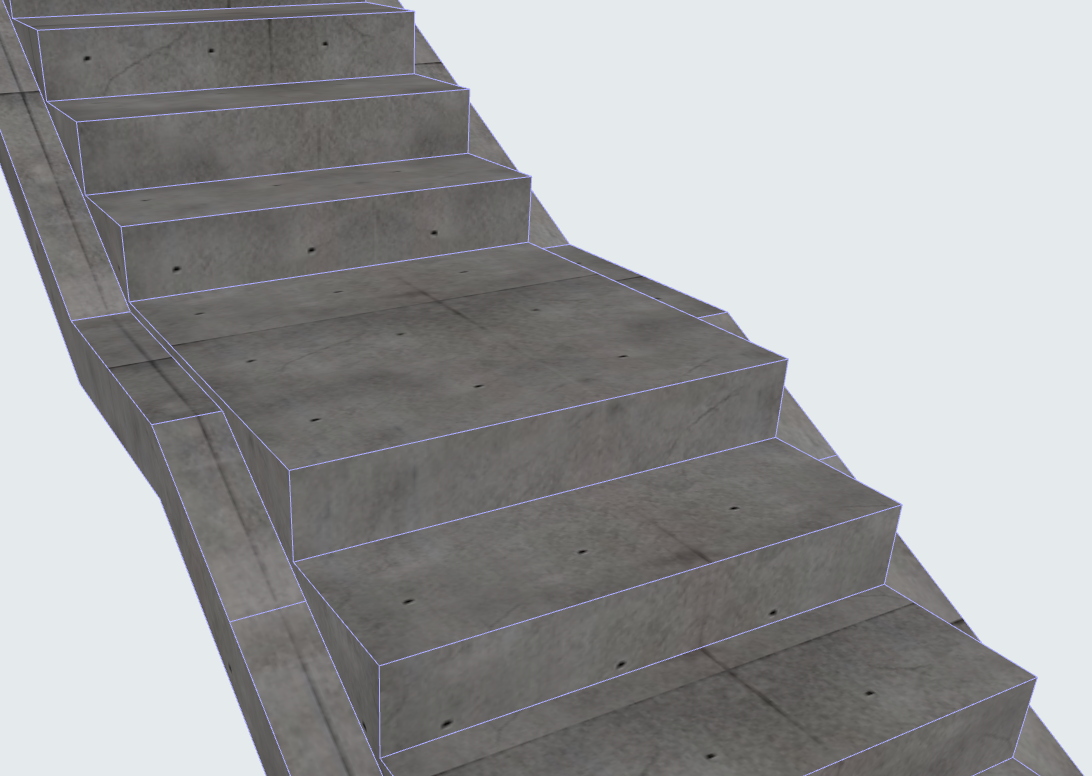

드레인을 체크하면 계단 구조의 좌측 그리고/또는 우측에 드레인을 배치합니다(플라이트와 계단참 양쪽에 사용 가능).

플라이트와 계단참에서 균일 드레인 설정을 체크하여 설정을 계단 구조 양쪽에 적용합니다.

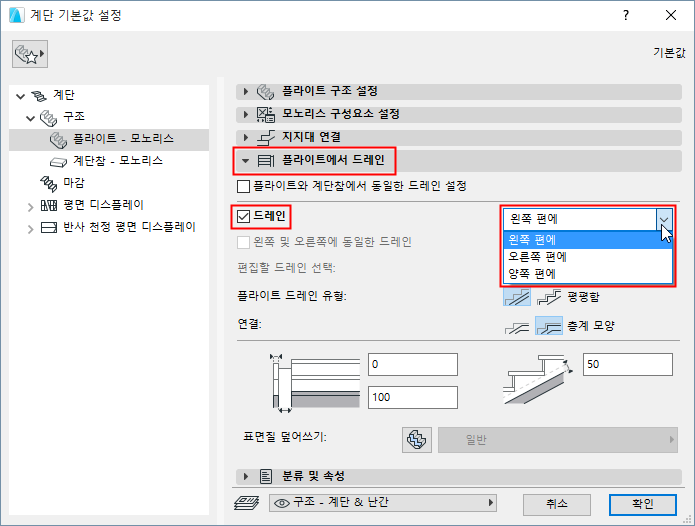

플라이트에서 드레인의 경우:

플라이트와 연결 양쪽에 대해 드레인 유형 (플랫 또는 층계 모양)을 선택합니다. 이 설정은 계단참에서 드레인에 대해 사용됩니다(사용 가능한 경우).

적용 가능한 경우 드레인 폭/깊이 값과, 선택적 오프셋을 설정합니다.

필요한 경우, 표면질 덮어쓰기를 드레인에 적용합니다.
