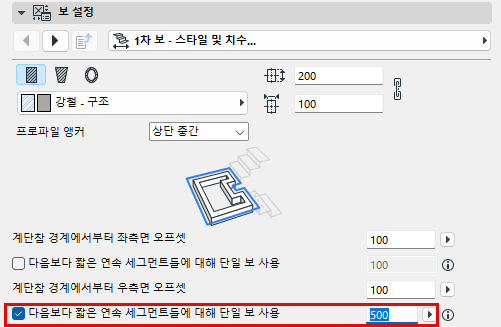

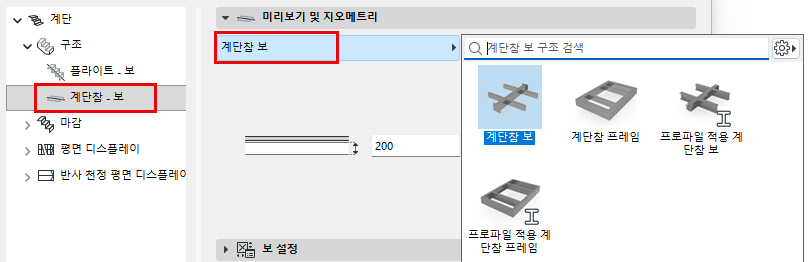

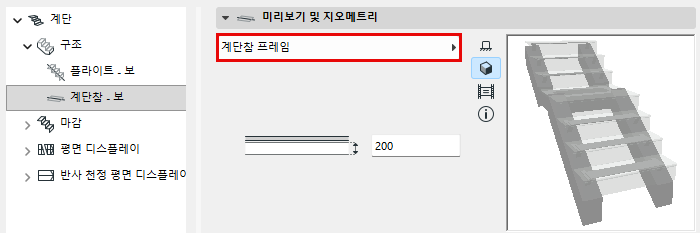

하지만 보 설정을 사용하여 윤곽선을 수정, 특정 길이보다 짧은 계단참 세그먼트를 무시하게 만들 수 있습니다.
구성요소를 코어/마감/기타로 정의

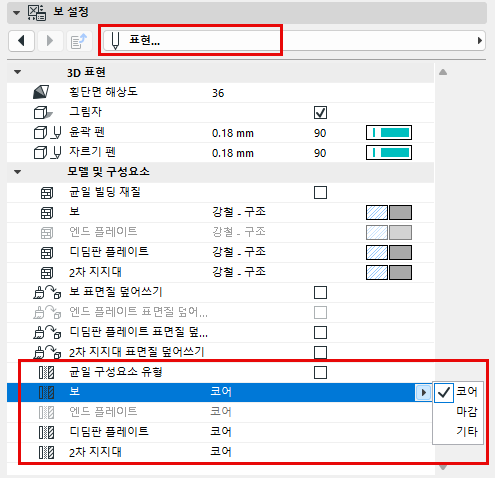

설정 대화상자의 표현 섹션에서 구성요소를 코어/마감/기타로 설정합니다. (각 부품을 개별적으로 설정하려면 "균일한 구성요소 유형"의 선택을 해제합니다.)
이렇게 구성요소 유형을 정의하면 부분 구조 디스플레이를 통해 해당 구성요소의 디스플레이를 제어할 수 있습니다. 예를 들어 구조 전용 조정 뷰를 표시하려면 뷰의 부분 구조 디스플레이 설정으로 "코어만"을 선택합니다. 이렇게 하면 "마감" 또는 "기타"로 정의된 계단 구성요소가 숨겨집니다.
계단 구성요소의 부분 구조 디스플레이는 3D 모델 기반 뷰(예: 단면)에서 지원됩니다. 평면 및 천장도에서 계단은 기호로 표시되며 부분 구조 디스플레이의 영향을 받지 않습니다.
주: 프로파일 구성요소의 유형은 프로파일 관리자에서 설정합니다.
사용자정의 계단참 보 (1차 보)
계단참 아래의 계단 플라이트가 계단참 위의 플라이트와 다른 수의 보를 사용하는 경우, 이 기능을 사용할 수 있습니다. (편집 모드에서 각 플레이트 구조마다 별개로 보를 정의할 수 있습니다.)
사용자정의 계단참 보를 배치하려면,

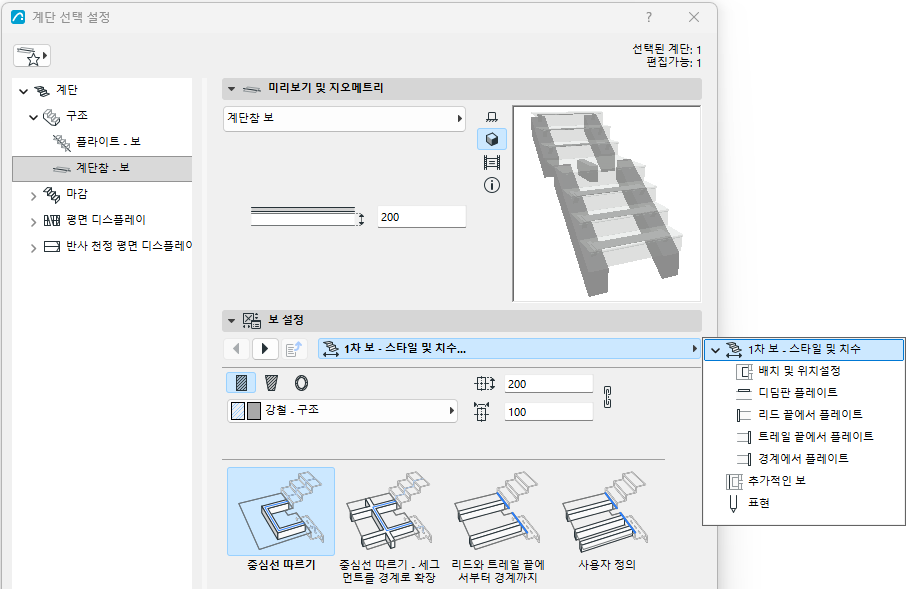

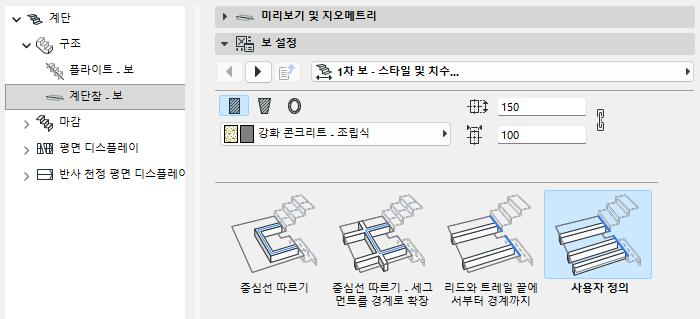

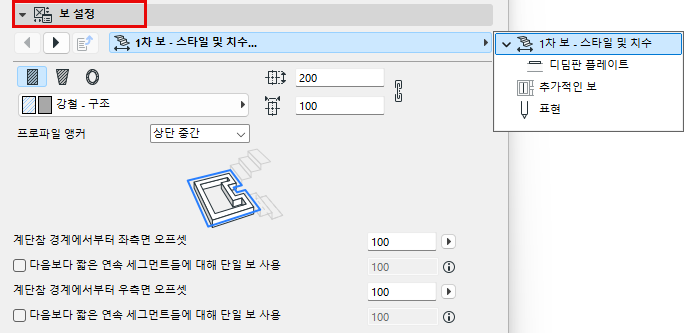

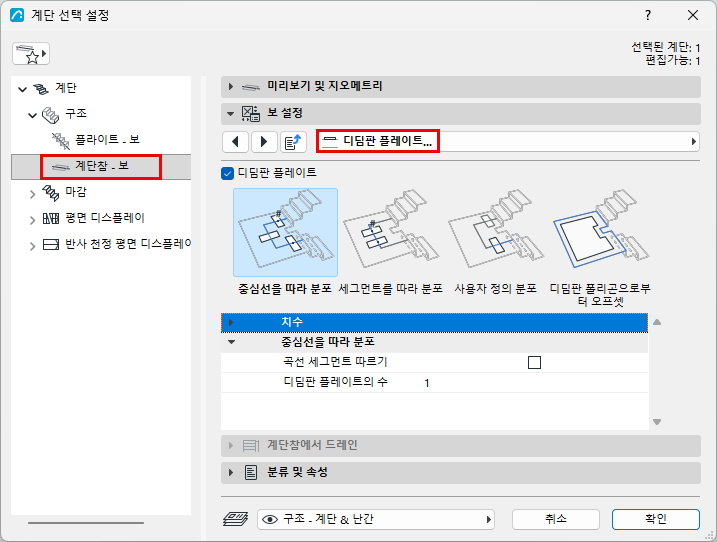

보 설정 페이지에서 사용자정의를 선택합니다 (1차 보 - 스타일 및 치수 탭 페이지).

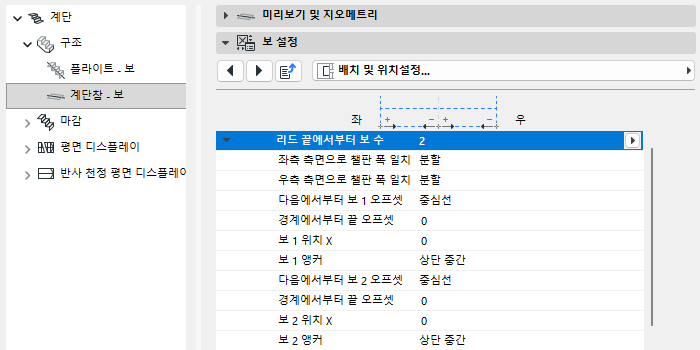

배치 및 위치 설정 탭 페이지로 전환합니다.
배치할 보의 수를 입력합니다.
사용자정의 계단참 보(들)에 대한 위치 및 오프셋 값을 입력합니다.
이들 사용자정의 보는 1차 보이며, 플라이트 지지대에 연결될 수 있습니다.
2차 보 추가/편집
추가 (2차) 보를 추가하려면, 편집 모드를 사용해야 합니다. (2차 보는 기존 계단참의 지오메트리에 대해 위치하므로, 배치되어 선택한 계단에 추가되어야 합니다.)
계단을 선택하고 편집 모드로 들어갑니다.
계단참 구조를 선택하고, 구조 설정을 엽니다.
보 구성요소 설정 패널에서, 추가 보 탭을 엽니다.

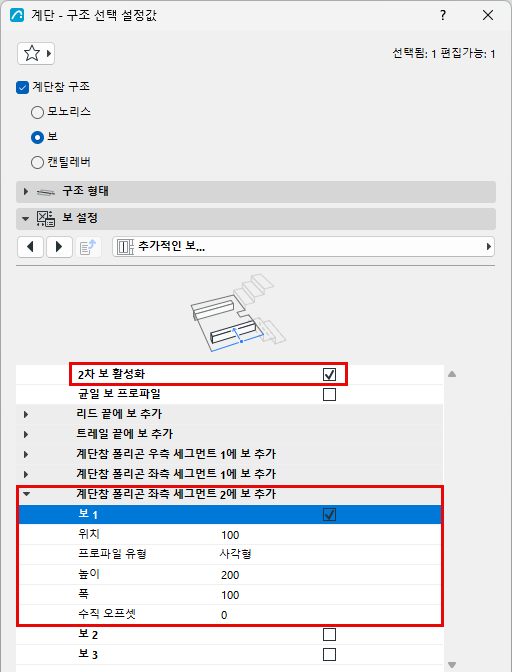

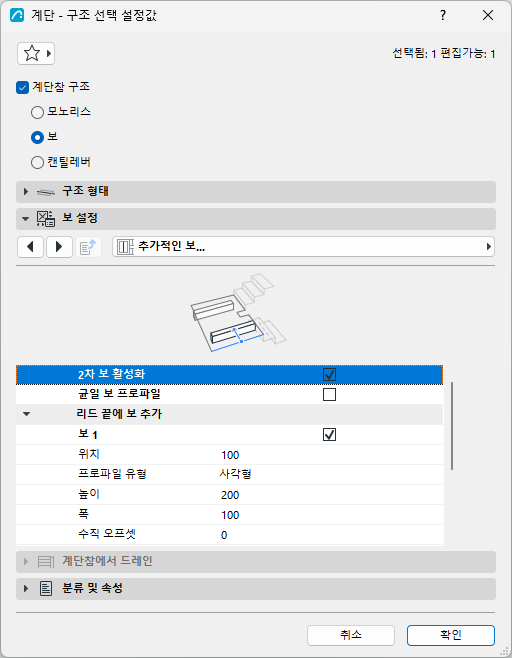

2차 보 활성화를 체크합니다 (체크되어 있지 않은 상태입니다).그림 5. 편집 모드에서 2차 보 추가
체크박스와 설정을 사용하여 계단참 다각형의 하나 또는 그 이상의 세그먼트에 2차 보를 추가합니다.
2차 보(들)이 배치됩니다. 필요한 경우 편집 가능한 핫스팟을 사용하여, 편집 모드를 통해 이들 보를 연장하고 이동합니다.
