캔틸레버 플라이트 및 계단참 구조
이들 설정은 플라이이트 그리고/또는 계단참에 대해 캔틸레버 구조 유형을 선택한 경우에 사용 가능합니다.

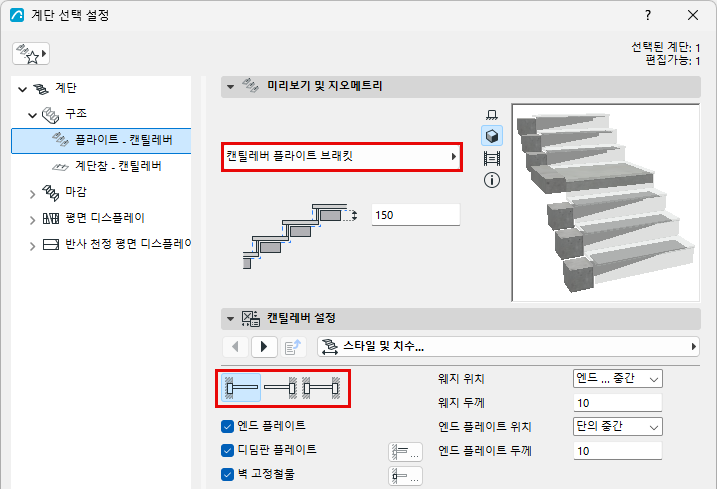

캔틸레버 구성요소 유형을 선택합니다 (예: 브래킷, 블록).
캔틸레버 설정 패널을 사용하여 선택한 구조를 구성합니다:

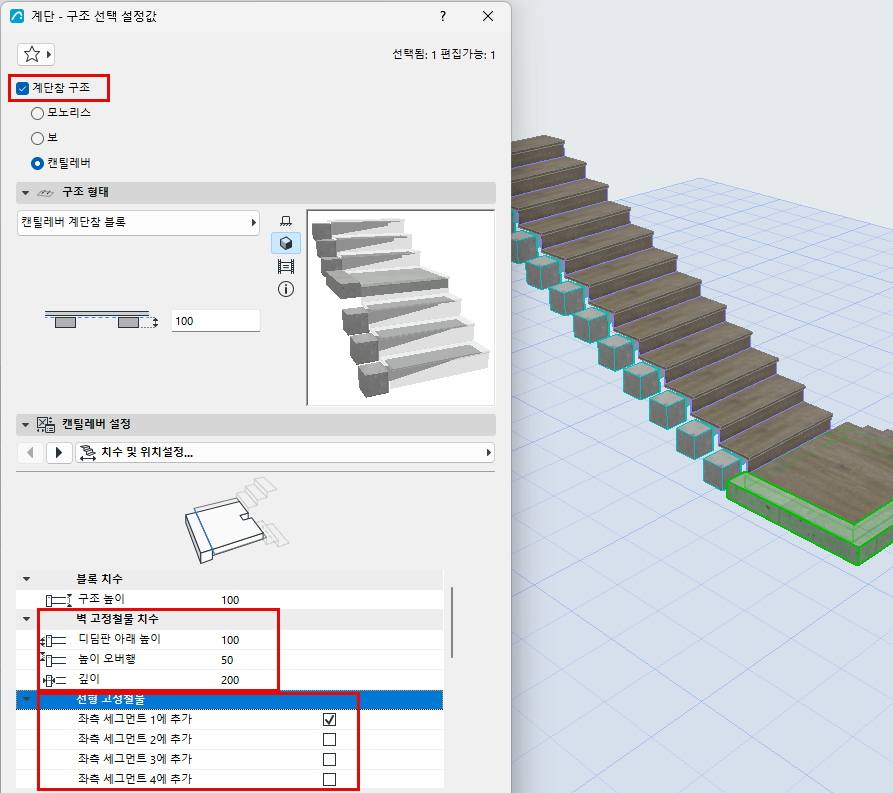

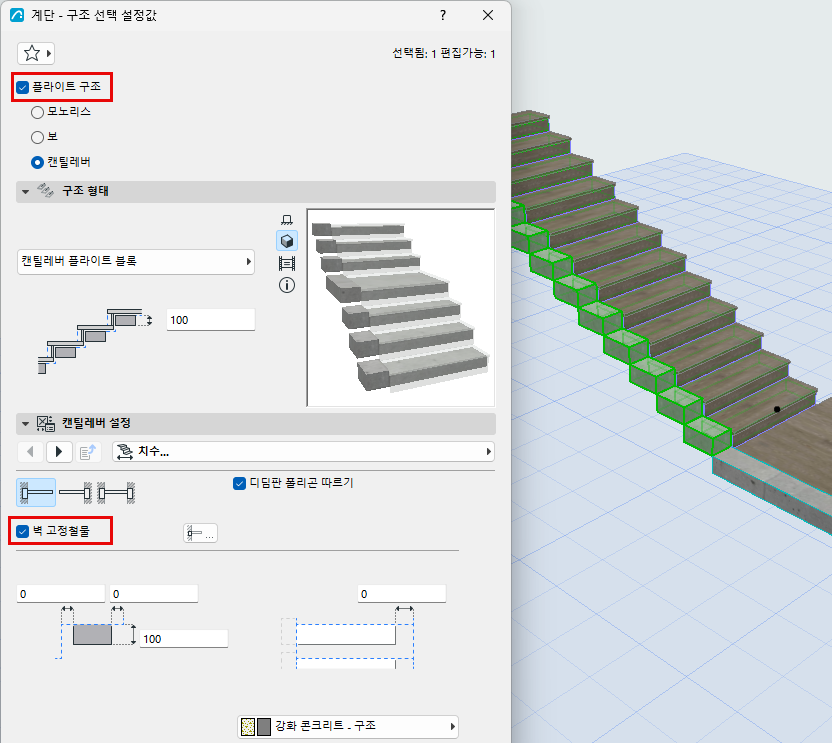

아래 그림과 같이 편집 모드를 사용하여 옵션인 벽 고정물을 플라이트 또는 계단참에 추가합니다.
구성요소를 코어/마감/기타로 정의
설정 대화상자의 표현 섹션에서 구성요소를 코어/마감/기타로 설정합니다. (각 부품을 개별적으로 설정하려면 "균일한 구성요소 유형"의 선택을 해제합니다.)
이렇게 구성요소 유형을 정의하면 부분 구조 디스플레이를 통해 해당 구성요소의 디스플레이를 제어할 수 있습니다. 예를 들어 구조 전용 조정 뷰를 표시하려면 뷰의 부분 구조 디스플레이 설정으로 "코어만"을 선택합니다. 이렇게 하면 "마감" 또는 "기타"로 정의된 계단 구성요소가 숨겨집니다.
