난간 엔드 (톱레일, 핸드레일, 레일)
각 레일 유형(톱레일, 핸드레일, 일반 레일)은 그 엔드에 하나 이상의 확장 세그먼트를 가질 수 있습니다.

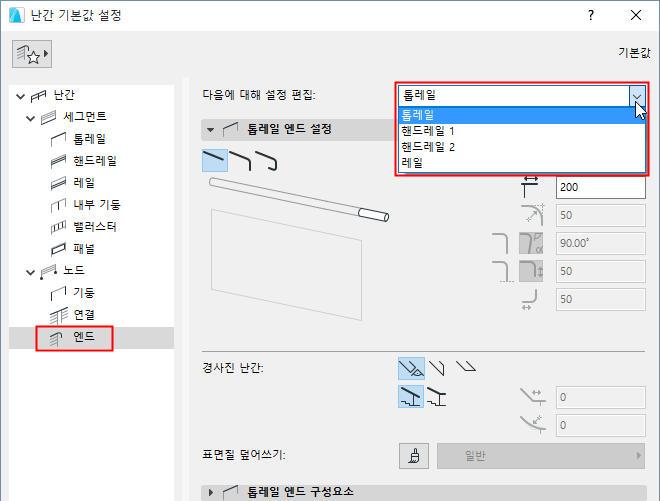

난간 설정에서(엔드 페이지), 팝업 목록에서 하나를 선택하는 방식으로 각 레일 유형에 별도로 끝 파라미터를 설정합니다.

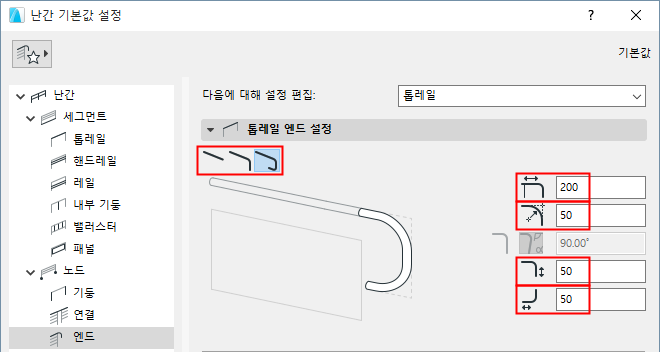

난간 끝은 단일 직선 확장, 곡선, 또는 풀 리턴(full return) 형태의 확장으로 구성됩니다.
엔드 설정에서, 선호하는 끝을 선택합니다. 확장의 길이는 우측의 필드에서 설정할 수 있습니다.
Note:
- 엔드를 사용하고 싶지 않다면, 확장 길이를 0으로 설정하십시오.
- 일반 레일에는 단일 확장만이 사용 가능합니다.
- 이중 핸드레일의 경우, 네 번째 옵션을 사용하여 핸드레일을 트윈(twin)으로 반대쪽 면에 연결하십시오.
이중 핸드레일의 엔드 연결하기를 참조하십시오.
레일 엔드 편집하기

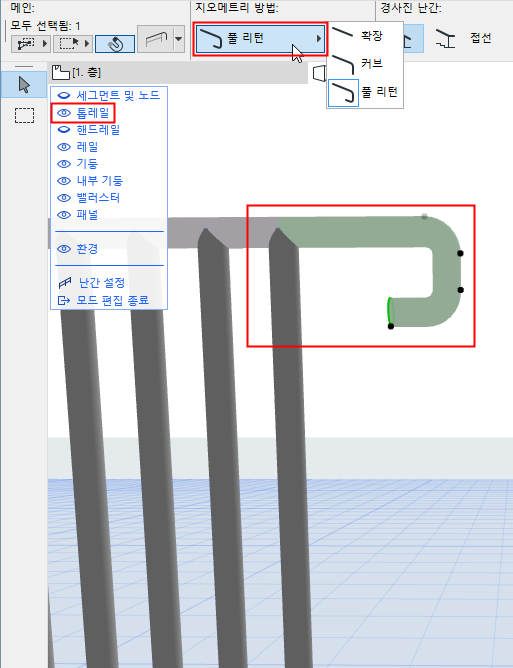

난간 설정에서 정의된 엔드 설정이 레일의 양쪽 엔드에 적용되지만(톱레일/핸드레일), 편집 모드에서 엔드를 사용자정의할 수 있습니다.

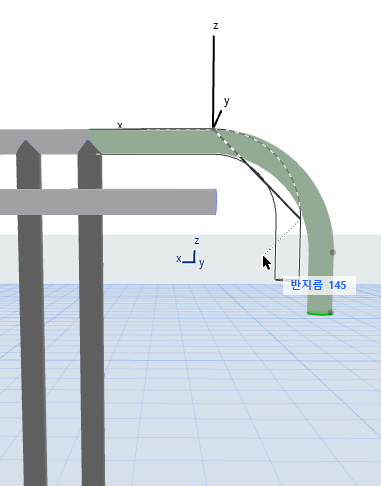

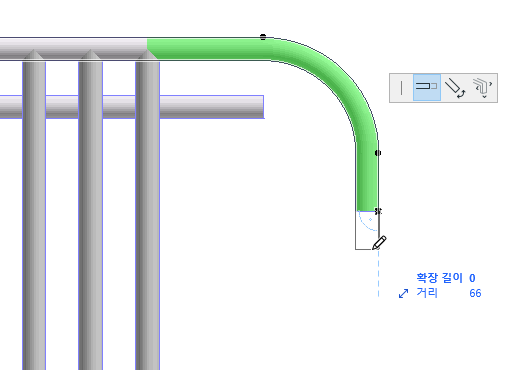

- 편집 모드에서 끝을 그래픽적으로 편집할 수 있습니다. 핫스팟을 사용하여 확장 길이, 반지름, 그리고/또는 선택된 끝의 각도를 편집할 수 있습니다. 노드가 편집을 여러 가지로 할 수 있는 경우, 옵션이 있는 펫 팔레트가 나타납니다.
3D 및 단면에서 레일 끝을 그래픽적으로 편집하기

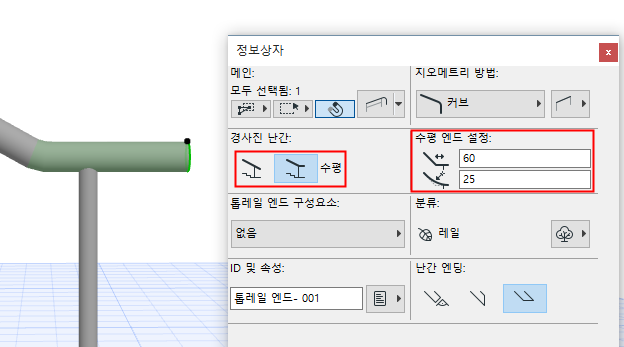

- 정보 상자 또는 끝 설정을 사용하여 선택된 레일 끝의 설정을 수정할 수 있습니다.

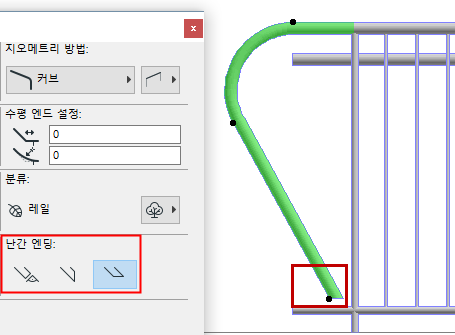

정보 상자 또는 난간 설정에서, 경사진 난간의 끝 지오메트리를 선택합니다 - 직각, 수직, 또는 수평.

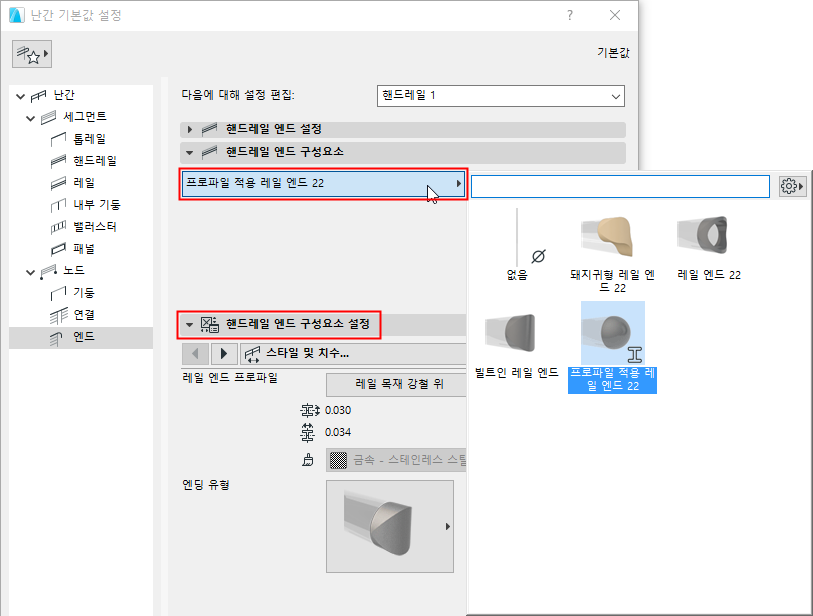

표면질 덮어쓰기
다른 표면질을 사용하여 엔드 구성요소를 디스플레이합니다.
엔드 구성요소가 레일의 확장 세그먼트에 추가됩니다.
