평면에서 개구부 디스플레이

평면 심볼

관련 동영상 보기

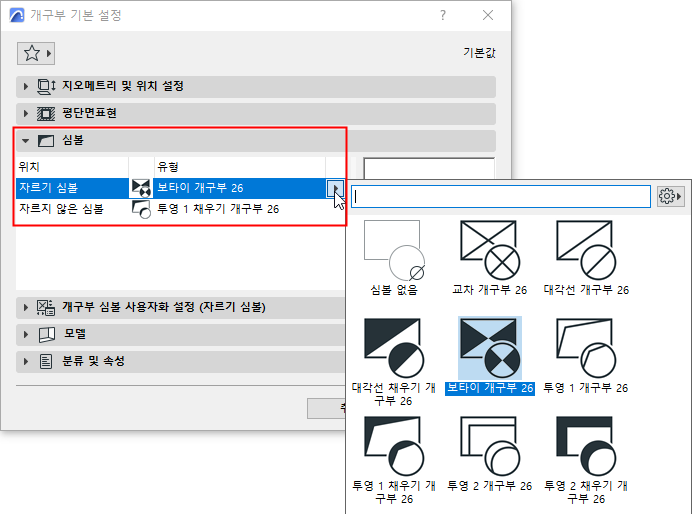

개구부는 절단과 비절단 개구부에 하나씩, 두 개의 평면 심볼을 가질 수 있습니다. 개구부 설정의 심볼 패널을 사용하여 각각에 대한 기본값을 선택할 수 있습니다.

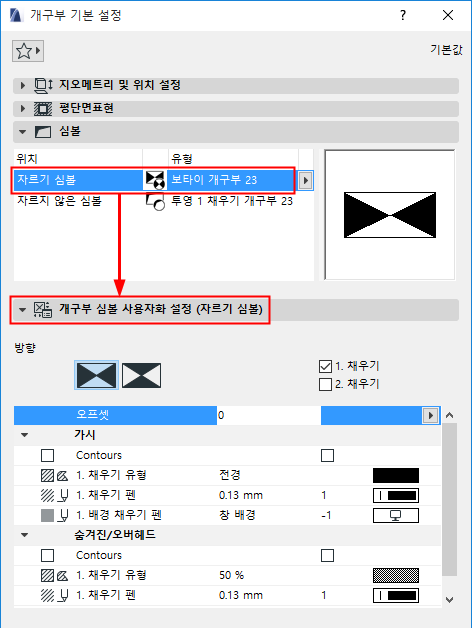

심볼 사용자정의 설정 패널을 사용하여 심볼에 대해 사용자의 환경설정 및 지오메트리 환경설정을 미세조정할 수 있습니다.

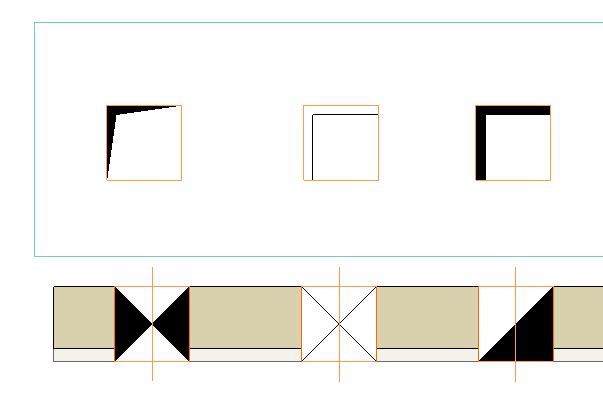

그림 1. 오프셋과 윤곽이 있는 절단 심볼

그림 2. 오프셋과 윤곽이 있는 비절단 심볼

절단 요소에 개구부 표시

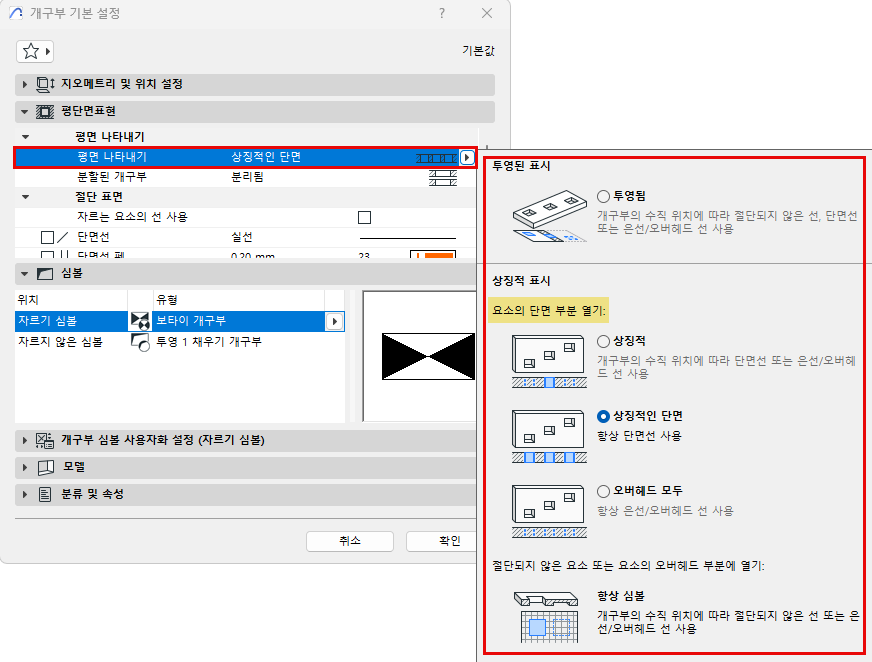

개구부 설정에서: 평면 디스플레이 컨트롤을 사용하여 절단 요소에 개구부를 표시합니다.

• 투영: 개구부의 수직 위치에 따라 자르지 않은, 절단, 숨은, 또는 오버헤드 선을 사용합니다. 지붕의 개구부에 가장 적합한 옵션입니다.
• 상징적: 개구부의 수직 위치에 따라 절단, 숨은/오버헤드 선을 사용합니다.
• 상징적 단면: (개구부의 수직 위치에 관계 없이) 항상 절단 속성을 사용합니다.
• 오버헤드 모두: (개구부의 수직 위치에 관계 없이) 항상 숨은/오버헤드 속성을 사용합니다.

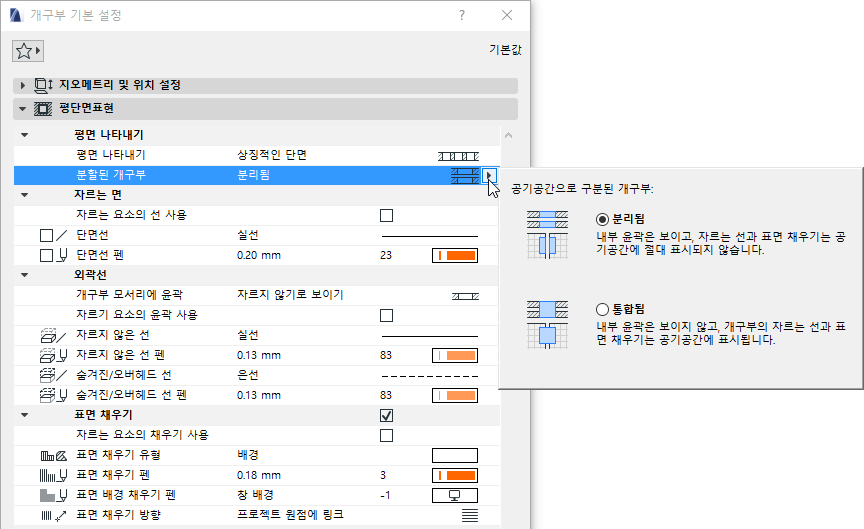

분할된 개구부: 분리됨 또는 통합됨

여러 요소를 관통하는 개구부, 또는 복합체 요소는 공기 공간(air space)으로 분리됩니다.

• 분리됨:
• 안쪽 윤곽이 보입니다(공기공간 내부).
• 절단 선과 표면 채우기는 보이지 않습니다.
• 통합됨:
• 안쪽 윤곽이 보이지 않습니다(공기공간 내부).
• 절단 선과 표면 채우기는 디스플레이됩니다.

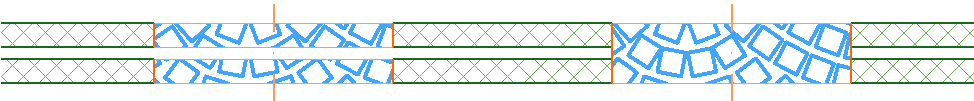

  그림 3. 공적으로 분할된 개구부: 분할됨 vs. 통합됨



자르는 면

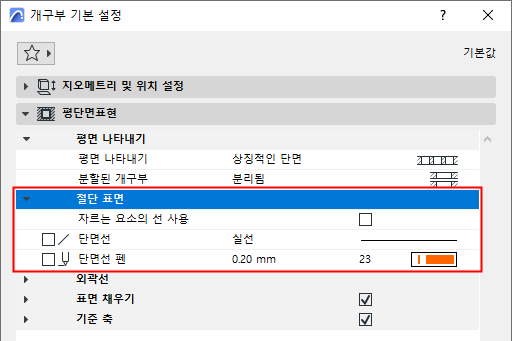

개구부에 의해 절단되는 요소 표면질에서, 박스를 체크하면 절단 요소의 선 사용하기가 가능합니다. 체크하지 않으면, 개구부 자체의 절단 선(이 대화상자에서 정의됨)이 사용됩니다.

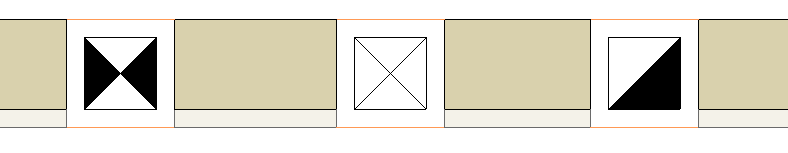

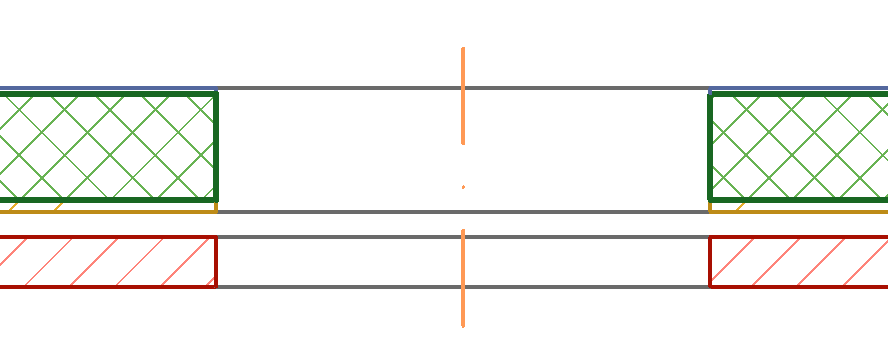

그림 4. 자르는 요소의 선 사용

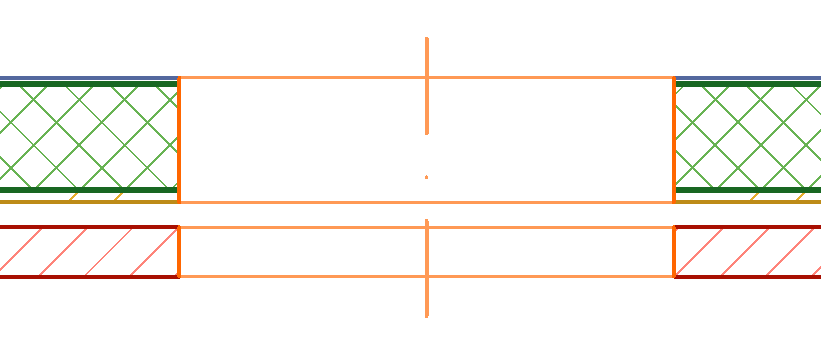

그림 5. 개구부의 자체 절단 선 사용

평면에서 개구부 외곽선

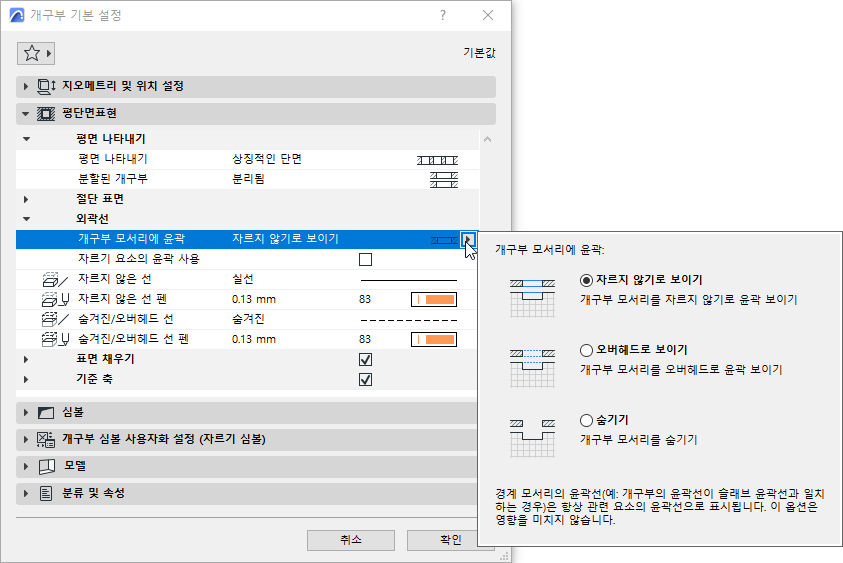

개구부 모서리에 윤곽

“열린 모서리”는 다른 요소와 교차하지 않는 개구부 윤곽으로, 다른 요소의 모서리와 일치하지 않습니다.

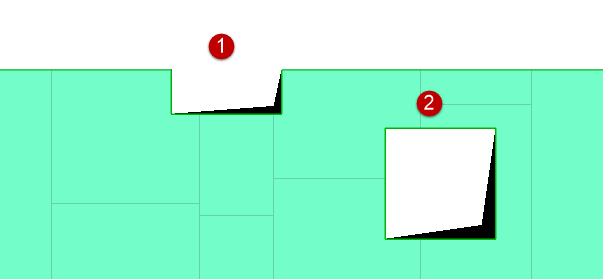

그림 6. 열린 개구부(1) 및 바운드 (2) 모서리

이들 열린 모서리는 자르지 않기, 오버헤드 또는 숨기기로 디스플레이됩니다.

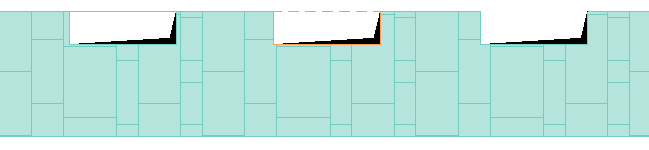

그림 7. 열린 모서리를 자르지 않기로 보이기 - 오버헤드로 보이기 - 숨기기

그림 8. 열린 모서리를 자르지 않기로 보이기 - 오버헤드로 보이기 - 숨기기

개구부 윤곽

비절단 및 오버헤드 윤곽에 대해 속성을 정의합니다. 절단 요소의 윤곽을 사용할 수 있습니다. 그렇지 않으면, 개구부 자체의 비절단/오버헤드 개체속성(이 대화상자에서 정의됨)이 사용됩니다.

개구부 표면 채우기

참조 표면 채우기 할당하기.

• 분할 개구부의 "분리된" 디스플레이에서, 표면 채우기는 공기 공간에서 보이지 않습니다.
• 개구부의 심볼은 개구부의 상단에 위치합니다(존재할 경우, 표면 채우기를 포함합니다).

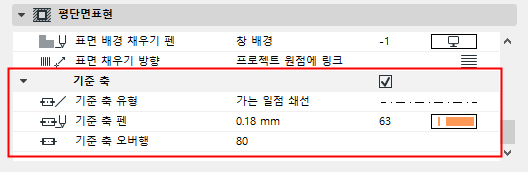

개구부 기준 축

이들 컨트롤을 사용하여 평면 및 단면에서 보이는 개구부의 기준 축을 정의합니다.
