제한된 개구부를 사용하여 니치 또는 리세스 생성하기

제한된 개구부를, 가령 벽 니치 또는 슬래브 리세스로 사용할 수 있습니다.

한쪽 제한

  1. 개구부 설정 또는 정보 상자에서, 한쪽 제한을 선택합니다.

  2. 개구부 안으로 배치될 결합 요소를 클릭합니다.

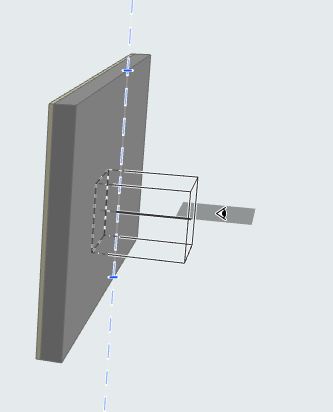

  3. 눈동자 커서를 이동시켜 배치 옵션을 봅니다(예: 호스트 벽의 기준 선의 어느 한쪽 면).

  4. 클릭하여 배치합니다. 개구부의 제한된 면은 호스트의 기준 선/면과 일치합니다.

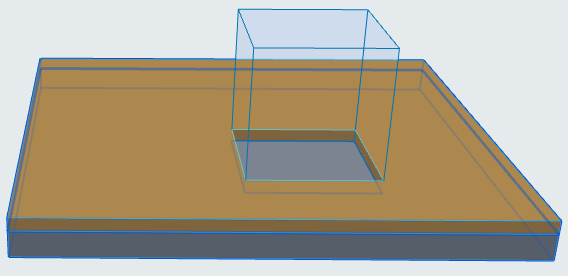

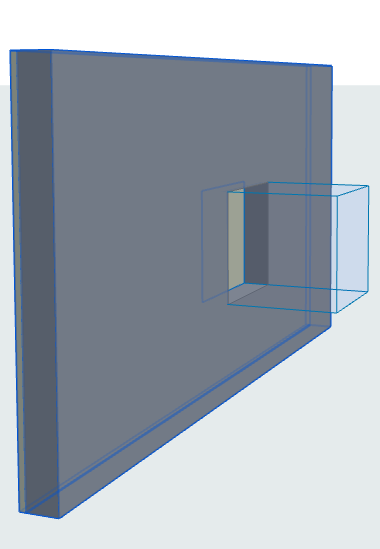

    LimitedOpening2.png   SlabRecess.png

호스트 요소의 기준 선/면 오프셋

다음 중 하나를 실행합니다.

  • 펫 팔레트에서 기준 면으로부터 오프셋 명령을 사용합니다.
  • 설정 또는 정보 상자에서 오프셋을 입력합니다.

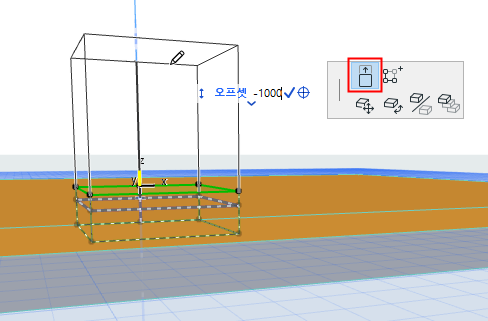

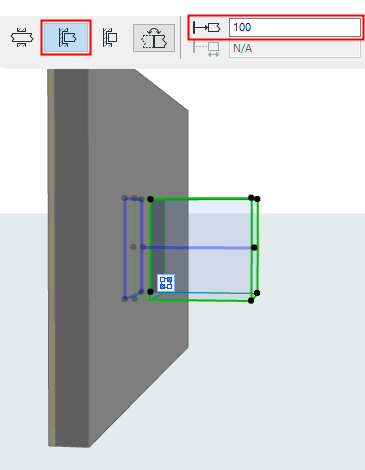

    OffsetOpeningGraphic.png      LimitedInfoOffset.png

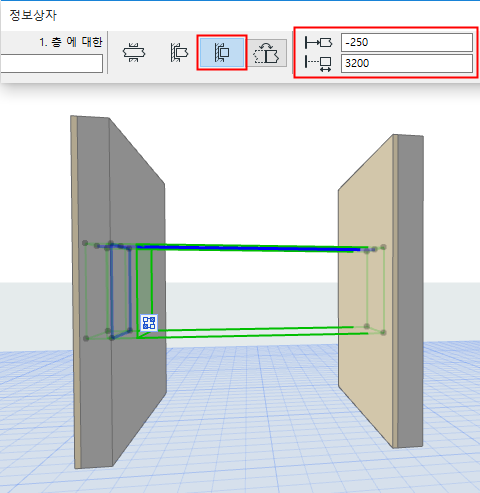

양쪽 제한

  1. 개구부 설정 또는 정보 상자에서, 양쪽 제한을 선택합니다.
  2. 선택적으로, 호스트의 기준 선/면으로부터 개구부를 오프셋합니다(설정 또는 정보 상자에서 양수 또는 음수 오프셋을 입력).
  3. 원하는 개구부 길이를 입력하거나, 그래픽적으로 편집합니다.

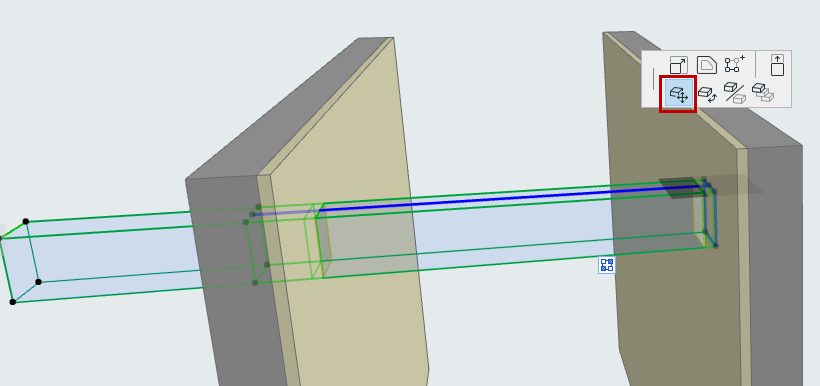

개구부의 기준 선/면 이동하기

수평 또는 수직 방식으로 (하지만 정렬 방식은 아님) 배치한 개구부에서, 펫 팔레트에서 드래그 명령을 사용하여 개구부의 기준 선/면을 재위치시킬 수 있습니다.



개구부 뒤집기

제한된 개구부의 방향을 역전시키려면, 개구부 설정 또는 정보 상자에서 뒤집기를 클릭합니다.
