선택으로부터 개구부 생성

관련 동영상 보기

이 명령을 사용하여 선택된 구조 요소을 개구부로 변환할 수 있습니다.

선택된 요소는 적용 가능한 요소(벽, 슬래브, 메쉬, 지붕 또는 보)와 충돌하는 경우 개구부로 바뀝니다.

예를 들면, 모프, MEP 요소, 계단 요소(헤드룸 켜진 상태)는 대개 개구부 안쪽으로 변형됩니다.

주: 두 개의 교차하는 요소가 충돌하지 않으면(즉, 솔리드 요소 작용의 자동 교차 때문에), 개구부가 생성되지 않습니다.

예를 들어, 가져오기한 파일에는 기계적 보이드를 나타내는 멀티 층 모프가 포함되어 있을 수 있습니다.

  1. 요소를 선택합니다(여기에서는 모프).

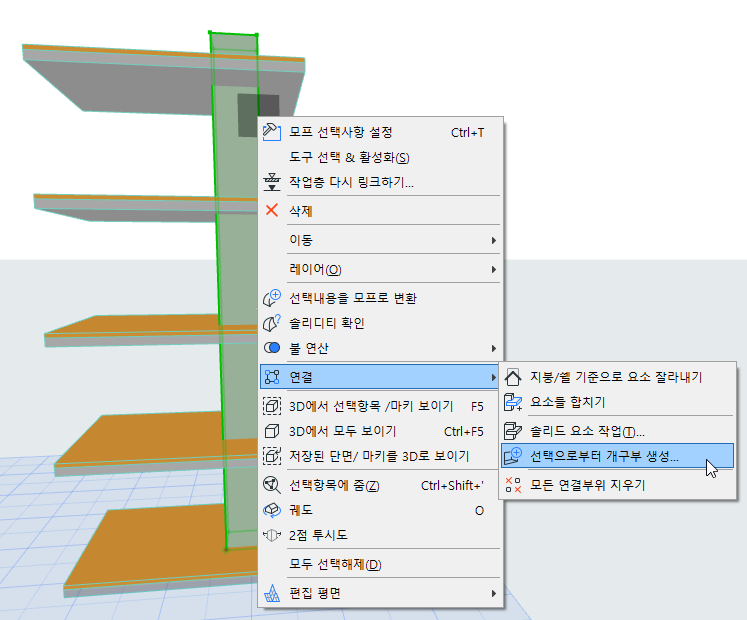

  2. 선택으로부터 개구부 생성 명령을 사용합니다.
    • 컨텍스트 메뉴에서
    • MEP 툴바에서
    • 디자인 > 연결 메뉴에서

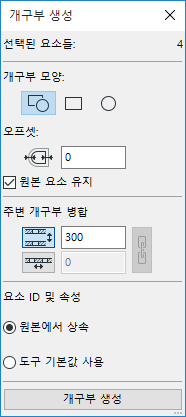

  3. 팔레트가 나타나면 옵션을 설정한 다음, 팔레트 하단에서 개구부 생성을 클릭합니다.

    CreateOpeningPalette.png   CreateOpeningsDone.png

모양

  • 자동: 개구부는 되도록 가장 가까운 원래 요소 지오메트리에 일치합니다.
  • 사각형 또는 원형

오프셋

선택적으로, 오프셋을 개구부에 추가합니다.

원본 요소 유지

체크해제하면 원래 요소를 삭제합니다.

주변 개구부 병합

이를 체크하면 여기에서 정의된 허용 거리보다 가까운 개구부를 병합합니다.

  • 길이방향으로 병합 : 서로 가까이 있는 평행하는 벽, 또는 서로의 상단에 있는 슬래브에 유용합니다.
  • 옆 방향으로 병합 : 예를 들어, 평행하는 파이프들이 서로 아주 가까이 있는 MEP 파이프워크에 사용합니다.

이 박스를 체크하지 않으면 각 호스트 요소에서 별도로 개구부가 생성됩니다.

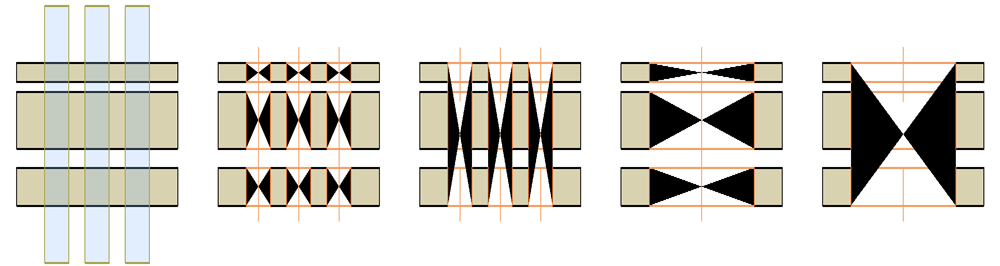

원래의 벽 및 모프 요소

두 병합 옵션 모두 비활성화됨(병합 안 함)

길이방향 주변 개구부 병합

옆 방향 주변 개구부 병합

두 병합 옵션 모두 활성화됨


요소 ID

새롭게 생성한 개구부 요소에서,

  • 원래 요소의 ID를 유지하거나(예: MORPH-002),
  • 개구부 툴 기본값을 토대로 새 ID를 할당합니다.
