패치 객체 만들기

문서 > 주석 > 패치 생성기 명령으로, 2D 마키로 둘러싸인 영역을 파라메트릭 2D 라이브러리 요소로 저장할 수 있습니다. 모델링 시간을 절약하면서 평면과 단면 뷰에 필요한 디테일을 제공하기 위해, 나중에 평면을 "스티커처럼 붙이기"하는데 이것을 사용할 수 있습니다.

패치를 생성하려면...

1. 평면 창에서 마키 영역을 정의합니다.
2. 문서 > 주석 > 패치 생성을 사용합니다.

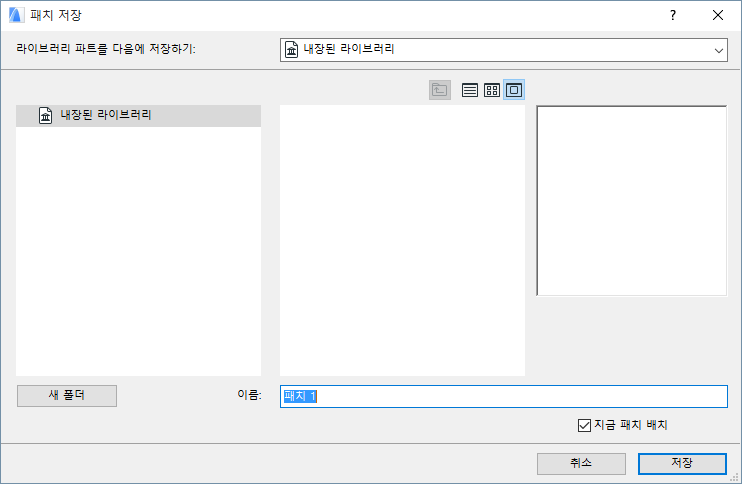

3. 나타나는 대화상자에서, 생성된 요소의 위치와 이름을 명시하십시오.
   주: 지금 패치 배치 옵션은 기본값으로 체크되어 있습니다. 새로운 배치 객체는 자동으로 배치됩니다.





   주: 이 방법으로 생성된 객체들은 프로젝트 라이브러리 안의 특별한 템플릿에 의해 지정된, 파라메트릭 작동으로 향상됩니다. 이 템플릿이 프로젝트 라이브러리에서 빠져 있는 경우, 여전히 패치를 저장할 수는 있지만 그것들은 특별한 정보가 없는 일반 스티커가 됩니다. 프로그램이 패치 템플릿을 찾지 못하면 사용자에게 알려주며, 사용자는 작동을 계속하거나 취소하는 옵션을 가지게 됩니다.
