2D 요소를 라벨로 저장하기

이 기능을 사용하여, 자동텍스트를 비롯하여 심볼이나 사용자정의 텍스트를 조합, 자신만의 심볼 라벨을 만들 수 있습니다.

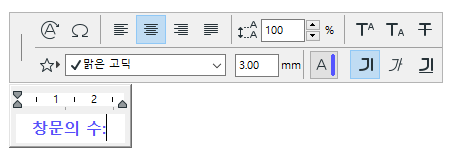

1. 텍스트 도구를 사용하여 텍스트 상자를 배치합니다.
2. 원하는 텍스트를 삽입합니다.

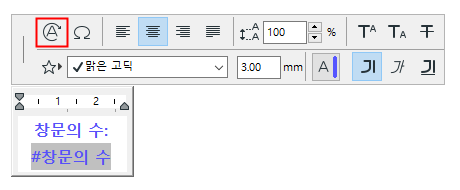

   필요한 경우 자동 텍스트를 사용하여 요소를 특정하는 정보를 디스플레이합니다(예: #NumberofWindows).

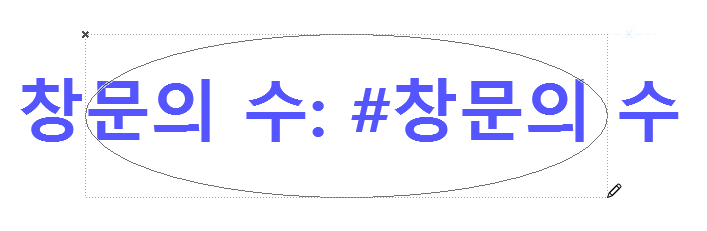

3. 라벨에 프레임이 포함되어야 한다면, 2D 도구(예: 선 도구)를 사용하여 텍스트 주변에 아무 형태의 프레임을 생성할 수 있습니다.





   팁:

   • 라벨에 자동 텍스트가 포함된 경우, 그 결과로 나오는 자동 텍스트 값(예: 숫자의 자리수 또는 예상되는 텍스트의 길이)의 추정 크기를 고려하고 그에 따라 프레임을 그립니다.
   • 텍스트 블록의 중심점과 프레임 요소가 일치하고, 중심의 앵커 포인트를 텍스트 블록에 대해 사용하는 편이 좋을 수 있습니다. .

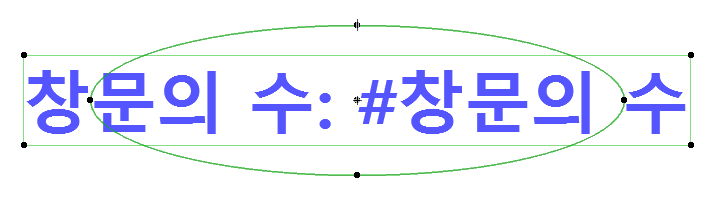

4. 모든 2D 요소를 선택합니다.

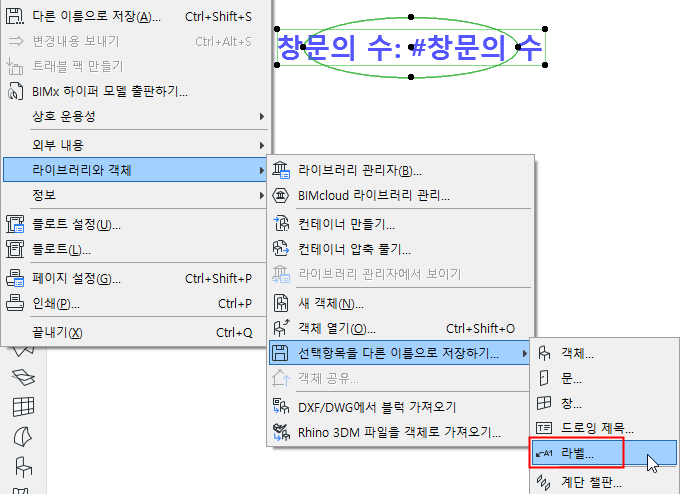

5. 파일 > 라이브러리와 객체 > 다음으로 선택 저장을 사용한 다음, 라벨을 선택합니다.

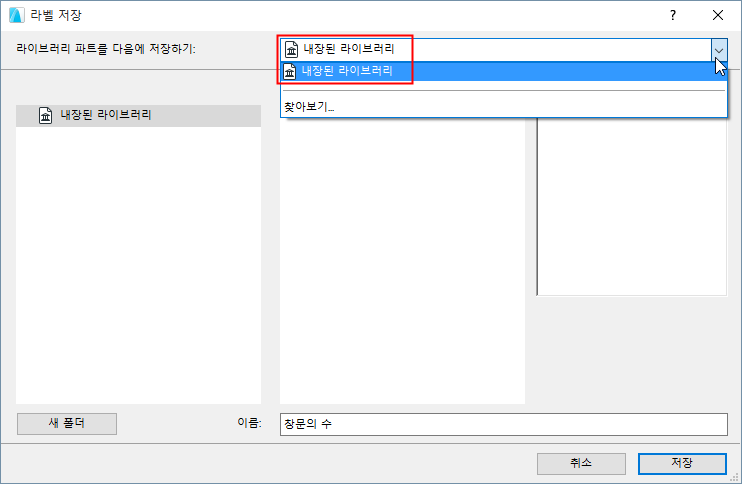

6. 라벨 저장대화상자가 나타나면, 이름을 입력하고 해당 객체에 대해 원하는 폴더 위치를 선택합니다.
   • 내장된 라이브러리(기본 설정 선택입니다. 사용자정의되고, 프로젝트 국한 객체를 내장 라이브러리에 저장하는 것이 좋습니다.)
   • 프로젝트에 추가되었던 BIMcloud 라이브러리입니다.
     주: 팀워크에서, BIMcloud 라이브러리 폴더에 저장하기 전 먼저 이 폴더를 예약해야 합니다.
   • 링크된 라이브러리

     새 폴더를 클릭하여 선택한 라이브러리 폴더 안에 새 폴더를 생성할 수 있습니다 (선택사양).





7.  라벨의 기본 설정값 변경하기 대화상자가 나타납니다. 여기에서 새 라벨의 채우기 및 펜을 정의할 수 있습니다. 라벨을 배치한 후에라도, 라벨 설정에서 이들 속성을 추가적으로 미세조정할 수 있습니다.

   새 라벨에 정보를 추가하려면(예: 검색하기 쉬운 키워드), 하단 왼쪽에 있는 디테일 바꾸기를 클릭합니다.

8. 확인을 클릭하여 이 대화상자를 닫습니다.

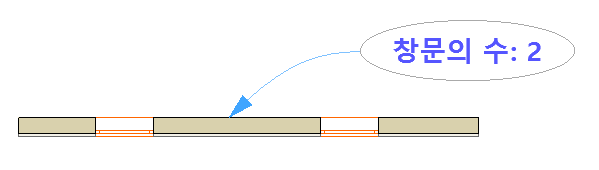

9. 새 라벨을 배치합니다. 요소에 결합된 경우, 적용 가능한 경우 그 자동 텍스트 정보가 보입니다.

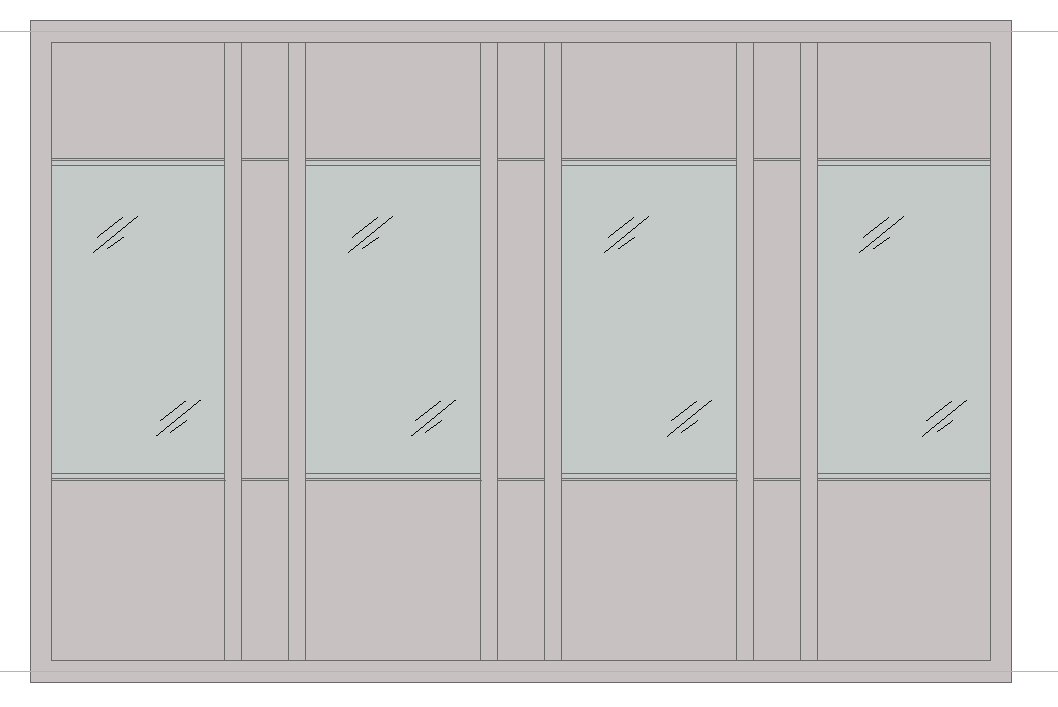

예시: 고정 유리창 심볼 라벨

이 예시에서는, 사용자정의 라벨이 단순 선 드로잉으로 구성되어 고정 유리창을 나타냅니다. 이 라벨은 프레임이 없습니다.

커튼월의 모든 고정 유리 패널에 적용됩니다( 문서화 > 주석 > 선택된 요소의 구성요소에 라벨 붙이기 사용).

라벨링 커튼월을 참조.
