보기: 커튼월에 대한 사용자정의 프레임 또는 커튼월의 캡(뚜껑) 프로파일 만들기

커튼월 프레임의 프로파일을 사용자정의하거나 또는 사용자정의 캡을 추가한다고 가정한다면, 다음의 단계를 따르세요.

1. Archicad 구조 요소를 사용하여, 평면이나 3D 창에서 사용자정의 커튼월 프레임을 제도합니다.

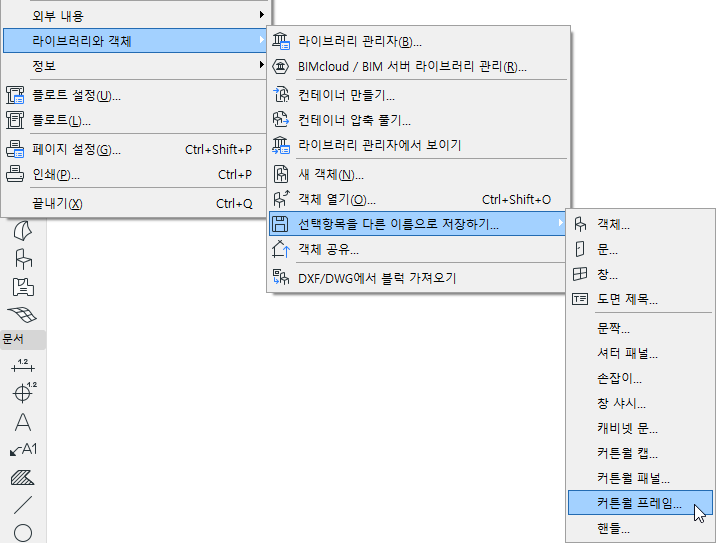

2. 제도한 요소들을 선택하고, 파일 > 라이브러리와 객체 > 선택항목을 다른 이름으로 저장하기 > 커튼월 프레임을 선택합니다.

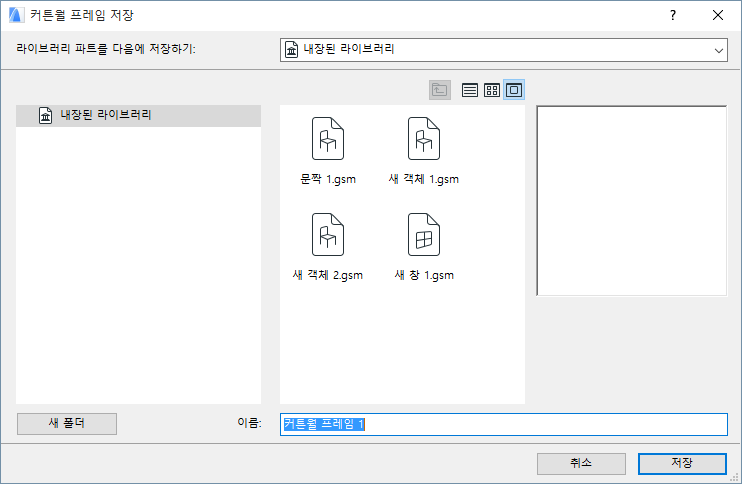

3. 커튼월 프레임 저장하기 대화상자가 나타납니다.





4. 새 라이브러리 파트에 이름을 지정한 다음, 해당 파트를 저장하고 싶은 폴더 위치를 다음 중에서 선택합니다.
   • 내장 라이브러리 (기본값 선택입니다. 사용자정의되고, 프로젝트 국한 객체를 내장 라이브러리에 저장하는 것이 좋습니다.)
   • 프로젝트에 추가되었던 BIMcloud 라이브러리에 대해
     주: BIMcloud 라이브러리 폴더에 저장하기 전 먼저 이 폴더를 예약해야 합니다.
   • 링크된 라이브러리 탐색하기

     새 폴더를 클릭하여 선택한 라이브러리 폴더 내에서 새 폴더를 생성할 수 있습니다.

5. 사용자 정의하기를 원하는 프레임을 가진 커튼월을 선택합니다.

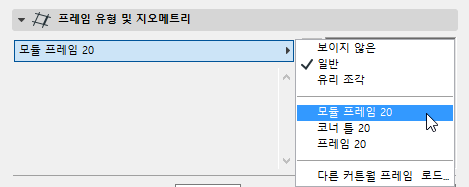

6. 커튼월 단면 설정 (“멀리언” 또는 “트랜섬”)에서, 모듈 프레임을 선택합니다.

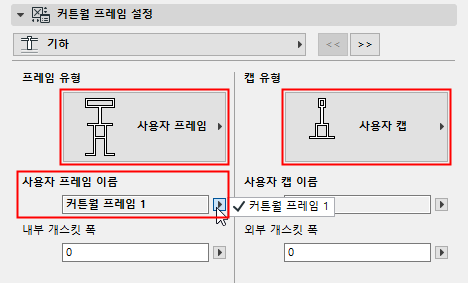

7. 커튼월 프레임 설정 패널에 있는 유형 팝업에서 "사용자정의 프레임" 그리고/또는 "사용자정의 캡"을 선택합니다.





저장된 사용자정의 객체들이 아래의 팝업에 리스트됩니다.

확인 을 클릭하여 사용자 정의 구성요소(들)로 선택한 프레임을 바꿉니다.
