바탕바닥 두께를 사용한 밑틀 높이

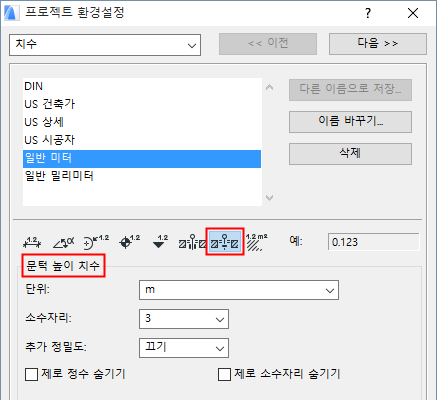

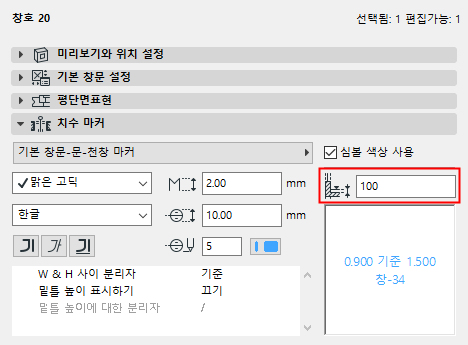

바닥 레벨이 카페트나 쪽모에 세공바닥인 점을 고려하고 벽 토대가 이 바닥 레벨에 위치하지 않으면, 문/창문 설정의 치수 마커 패널의 바탕바닥 두께 칸을 사용하여, 밑틀 높이값의 마커 디스플레이를 미세조정합니다.

벽 토대(또는 미리보기 및 위치설정 패널에서 설정한 층 레벨)에서부터 문/창문 문턱의 높이를 측정합니다. 하지만 이 값의 마커 디스플레이를 실제 바닥 레벨에 반영하려면, 바탕바닥 두께 칸에 추가 두께를 입력하십시오.

프로그램은 계속 문턱 값의 측정을 벽 토대에서 시작하지만 문/창문 마커는 입력된 문턱 값에서 서브플로어 두께를 뺀 문턱 높이 값을 보여주게 됩니다.

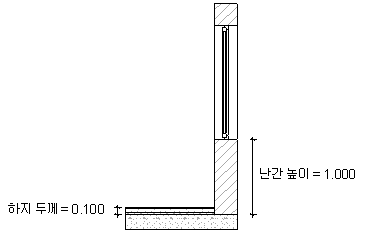

예를 들어, 벽 토대가 바닥 레벨의 100 mm 밑에 있다고 합시다 (바탕바닥 두께가 100 mm). 창 밑틀 (파라펫) 높이는 1000 mm이지만, 시공 도면의  사실상 밑틀 높이는, 바닥에서부터 900 mm 위입니다. 따라서, 창문의 밑틀 높이는, 평면 마커에 나타나는 것과 같이, 900 mm를 보여줍니다.

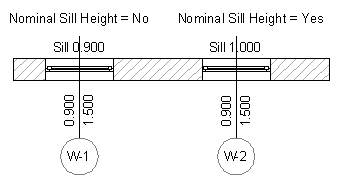

몇몇의 마커는 공칭 밑틀 높이 (예, 디스플레이된 밑틀 값에 바탕바닥 두께가 계산되지 않음)를 디스플레이하는 체크상자를 가집니다. 아래의 도해는 이 상자를 체크하지 않을 때와 체크할 때의 차이를 보여줍니다.
