솔리드 작업 예제
이 예시에서는, 슬래브가 있는 계단을 연결하려 합니다.

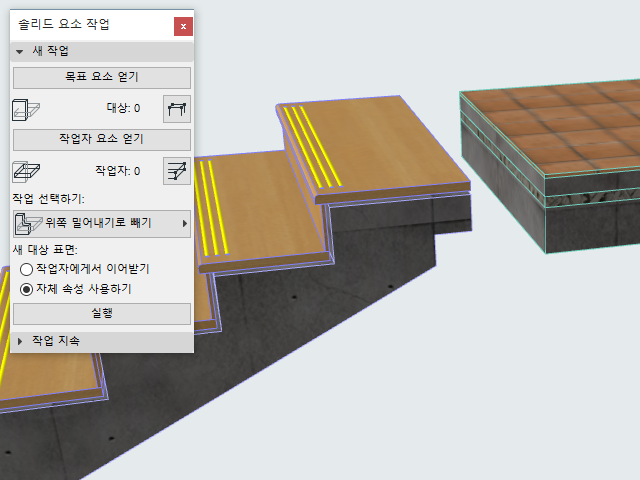

- 디자인 > 솔리드 요소 작업 명령을 사용하여 대화상자를 엽니다 (아니면 선택 요소의 컨텍스트 메뉴에서 사용할 수 있습니다).
이 기능에 대한 자세한 설명은, 솔리드 요소 작업 팔레트 참조.

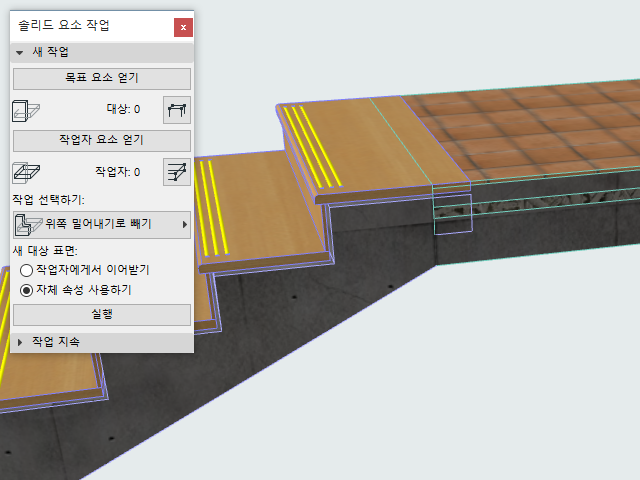

- 두 요소를 충돌시킵니다.

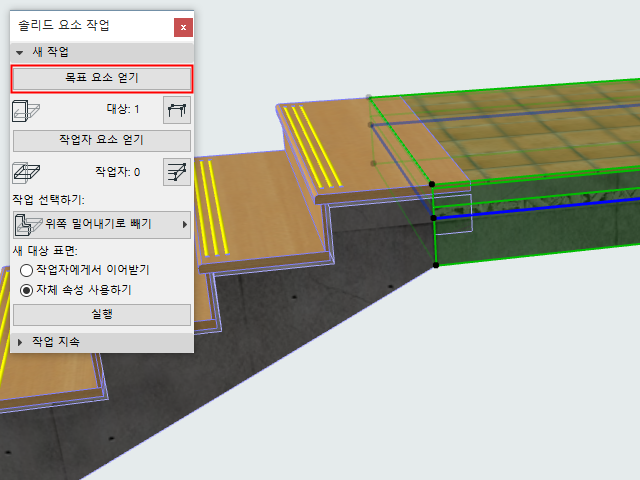

- 대상 요소, 슬래브를 선택합니다.
- 목표 요소 얻기를 클릭합니다.
- 슬래브를 선택해제합니다.
- 작업자 요소를 선택합니다: 계단.
- 작업자 요소 얻기 를 클릭합니다.

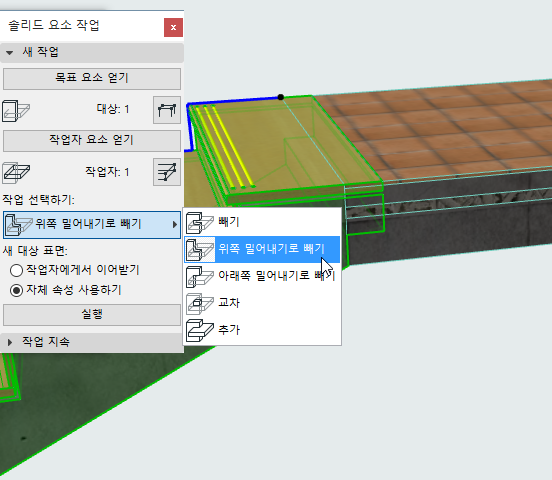

- 작업 유형을 선택합니다: 위쪽 밀어내기로 빼기

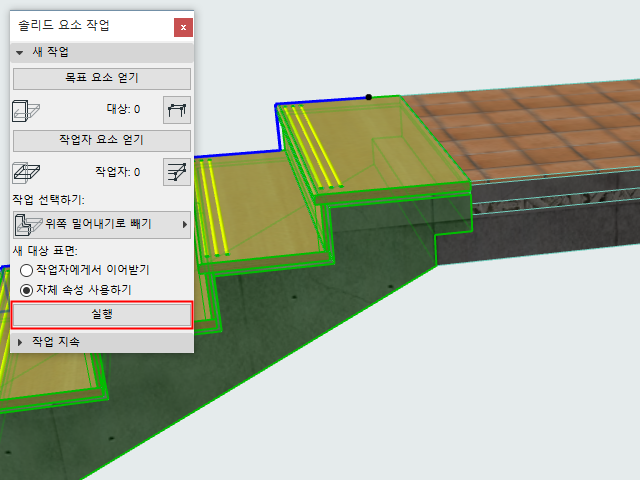

- 실행을 클릭합니다. 솔리드 요소 작업이 완료됩니다.
- 3D로 결과를 확인합니다.

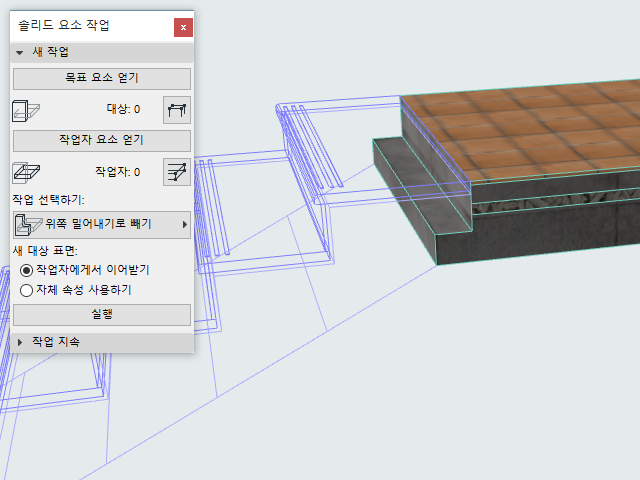

와이어프레임에서 보이는 계단에서,
