기둥 도구 설정: 미리보기 및 위치설정

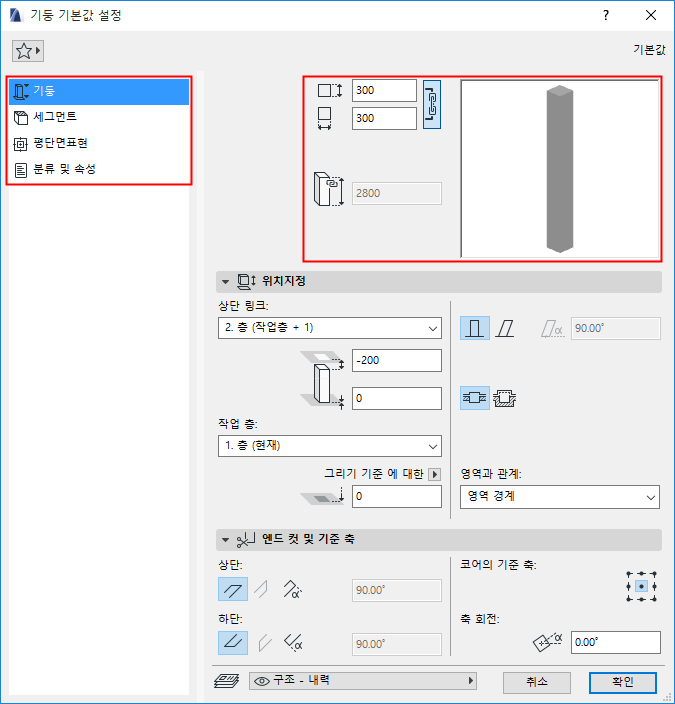

기둥 설정 대화상자는 다섯 페이지로 나누어집니다.

미리보기 섹션은 이 다섯 페이지 모두에서 보이며, 사용자의 설정 수정사항을 반영합니다.

왼쪽의 트리 구조를 사용하여 페이지를 내비게이트할 수 있습니다.



코어 폭/높이

단순(단순 세그먼트) 기둥인 경우, 코어의 수평 및 수직 치수를 입력합니다.

주: 사각형 횡단면이 있는 기둥인 경우, 체인 아이콘을 사용하면 해당 기둥을 동일한 값으로 제한합니다.

원형 기둥에서는, 지름을 입력합니다.

기둥 높이

기둥의 총 높이를 보여줍니다.

  • 링크되지 않은 기둥인 경우, 여기에서 그 높이를 설정합니다.
  • 상단 연결된 기둥에 대해, 이 입력항목은 편집할 수 없습니다. 기둥 높이는 아래의 위치설정 패널에 있는 설정에 따라 달라집니다.

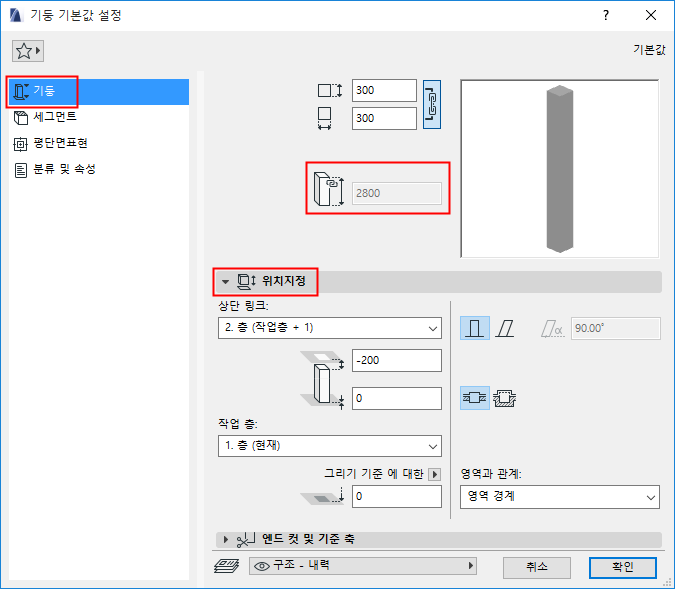

기둥 위치지정 패널



기본 사항:

  • 기둥 상부가 하나 높은 층으로 연결됩니다
  • 작업층은 현재 층입니다.

상단 링크

이 컨트롤을 사용하여 다음 중 하나를 실행합니다.

  • 그 작업층에 대한 기둥 상단 링크(작업층+1, 작업층+2 등)

만약 프로젝트에서 층의 위치와 높이를 나중에 수정하려면, 연결된 벽의 높이는 자동으로 반영됩니다.

  • 링크되지 않음을 선택하여 고정 높이 기둥으로 만들 수 있습니다. 아래의 필드에서 기둥 높이에서의 높이를 정의할 수 있습니다.

상단 링크된 층으로부터 오프셋

그 상단 링크된 층에서부터 기둥 상단을 오프셋할 수 있습니다.

  • 오프셋 값은 양수, 음수, 또는 0이 될 수 있습니다.
  • 오프셋 입력항목은 기둥이 상부 링크를 가지고 있지 않으면 이용할 수 없습니다.

또한 작업층으로부터 어느 쪽 방향으로든 기둥 하단을 오프셋할 수 있습니다.

  • 기둥 높이 값(기둥 설정의 미리보기 섹션에서 보이는)은 상단 및 하단 오프셋(있을 경우)의 영향을 받습니다.

작업 층

작업 층 참조.

하단 입면높이 [기준 레벨로]

기준 레벨에서 측정한 대로, 기둥 기준선의 현재 입면높이를 계산합니다 (기본적으로, 이 기준 레벨은 그리기 기준입니다).

필요한 경우, 팝업 화살표를 클릭하여, 기준 레벨을 변경합니다.

주: 기준 레벨은 옵션 > 프로젝트 환경설정 > 기준 레벨에서 정의합니다.

레벨에 관한 일반 정보는, 기준 레벨 환경설정 참조.

주: 이는 계산된 값이며 링크가 아닙니다. 기준 레벨을 바꾸어도, 기둥은 그 위치가 바뀌지 않습니다.

기둥 경사각

경사 기둥 만들기 참조.

감싸는 방법

기둥 및 복합체 벽: 감싸기 또는 감싸지 않기 참조.

영역과 관계

다음 토픽 참조:

영역 면적과 영역 체적 계산

영역과의 관계
