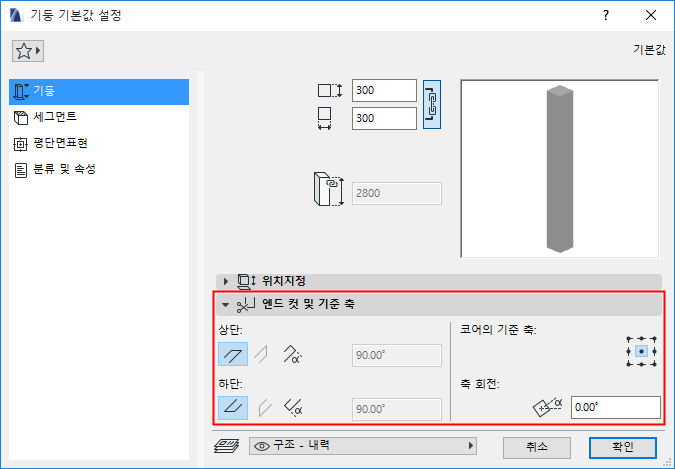

기둥 엔드 컷 및 기준 축



엔드 컷

기둥의 상단 및 하단 표면질의 각도를 정의합니다(수평, 수직, 또는 사용자정의).

주: 수직은 경사진 보에서만 가능합니다.

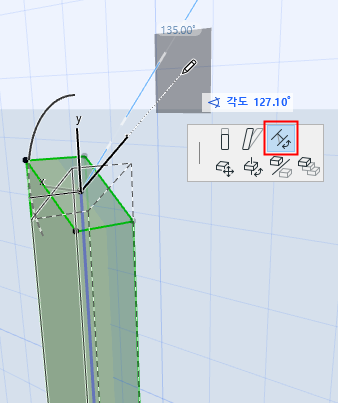

이 지오메트리를 그래픽적으로 편집할 수도 있습니다.

  • 3D에서 기둥을 선택합니다. 그 끝 표면질을 클릭한 다음, 펫 팔레트에서 연결 각도 회전하기를 선택합니다.


기둥 코어의 기준 축

9개 점 중 하나가 기둥의 기준 축이 되게 선택합니다.

기준 축을 수정한다면, 기둥이 그에 따라 이동해도 해당 축은 제자리에 있습니다.

주: 최소한 하나의 기둥 세그먼트가 사각형 또는 원형 횡단면을 가질 때에만 사용 가능합니다. 복잡한 프로파일에는 사용할 수 없습니다.

축 회전: 축을 따라 기둥의 회전 각도를 설정합니다.

보와 기둥 회전하기을 참조.
