평면 및 단면에서 기둥 디스플레이

기둥 설정의 평면 및 단면 페이지를 사용합니다.

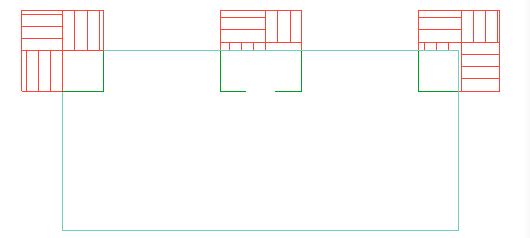

숨겨진 선

숨겨진 선 속성을 정의합니다. 숨겨진 선은 모델 뷰 옵션을 켰을 경우 슬래브 아래의 기둥에 사용됩니다.

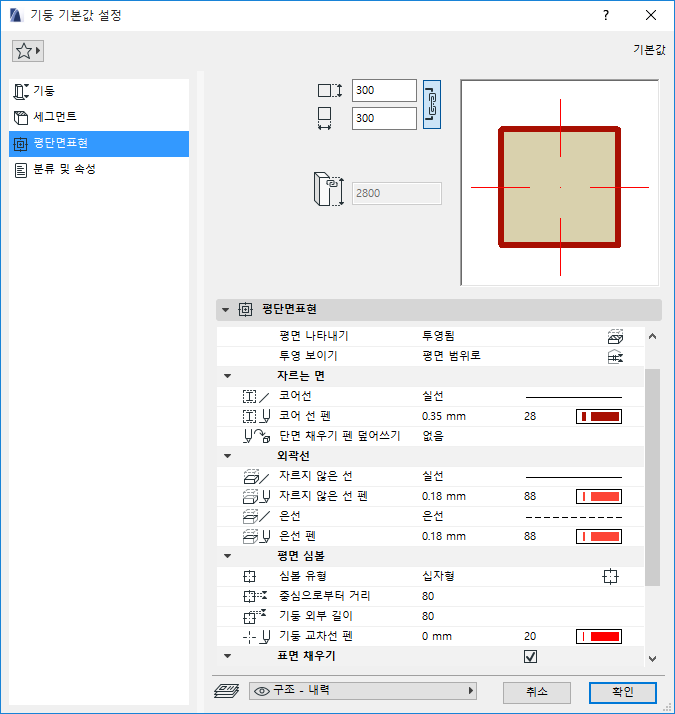

평면 심볼

심볼 유형: 일반, 슬래시, X, 또는 십자선

주: 프로파일 형태 기둥은, 일반 그리고 십자형 심볼만 가능합니다. 십자형은 기둥의 축을 상징하고, 기둥 횡단면을 따라 회전합니다.

십자선에는 두 가지 설정이 있습니다: 중심으로부터의 거리 및 기둥 외부 길이

십자형은 그래픽 심볼이고 모델의 부분이 아닐지라도, 드로잉의 스케일을 변경하면 십자형의 크기가 조정됩니다 (기둥 자체와 함께).

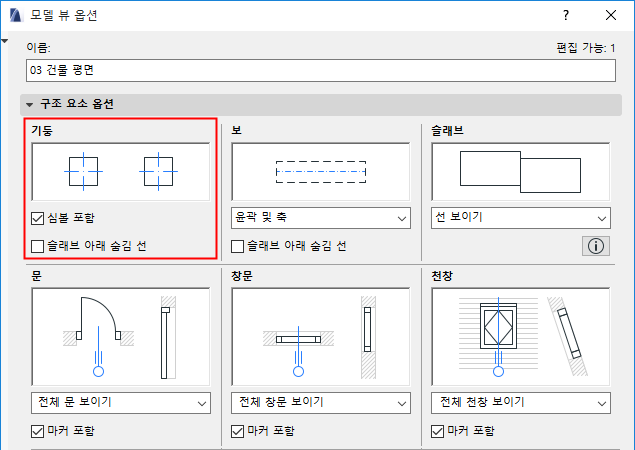

문서 > 모델 뷰 > 모델 뷰 옵션에서 뷰에 의한 기둥 평면 심볼의 디스플레이를 설정합니다(켜기 또는 끄기).

표면 채우기
