보를 수직으로 곡선화하기

3D 또는 단면/입면 창에서

  1. 보를 선택합니다.

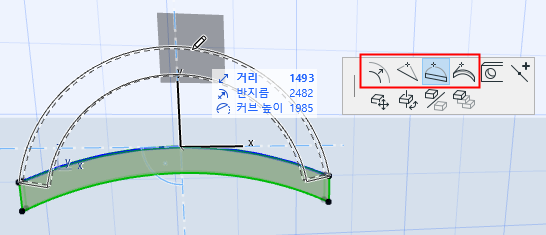

  2. 펫 팔레트 명령을 사용하여 모서리를 수직으로 곡선화하거나, 탄젠트(접선)를 사용하여 편집합니다.


보의 수직 곡면은 그 자체로 만곡될 수 없습니다.

주어진 보는 수직과 수평 방향 둘다로 만곡될 수 없습니다.

  • 직선 보의 경우, 그 곡면 높이는 해당 곡면의 반지름보다 클 수 없습니다.
  • 경사진 보의 경우, 호의 시작 및 끝점은 호의 근원보다 낮을 수 없습니다.

    BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

  • 수직 곡면 보의 경우, 반지름 늘이기 명령도 사용 가능합니다.

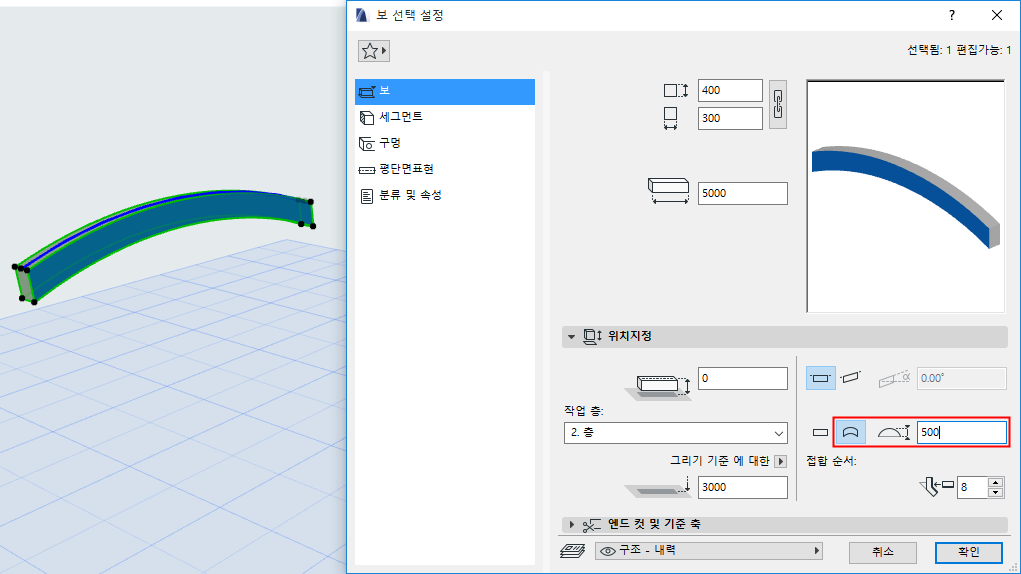

아니면, 보 설정이나 정보 상자에서 곡면화 아이콘을 클릭하여 현(chord)/호 높이를 정의할 수 있습니다.

  • 음수 값이 가능합니다.

  • 최초 보가 수평 곡면이었다면, 곡면화 아이콘을 클릭하면 수직 곡면을 할당하고 수평 곡면을 제거합니다.
